BSP螺纹异径内外丝转换接头结构

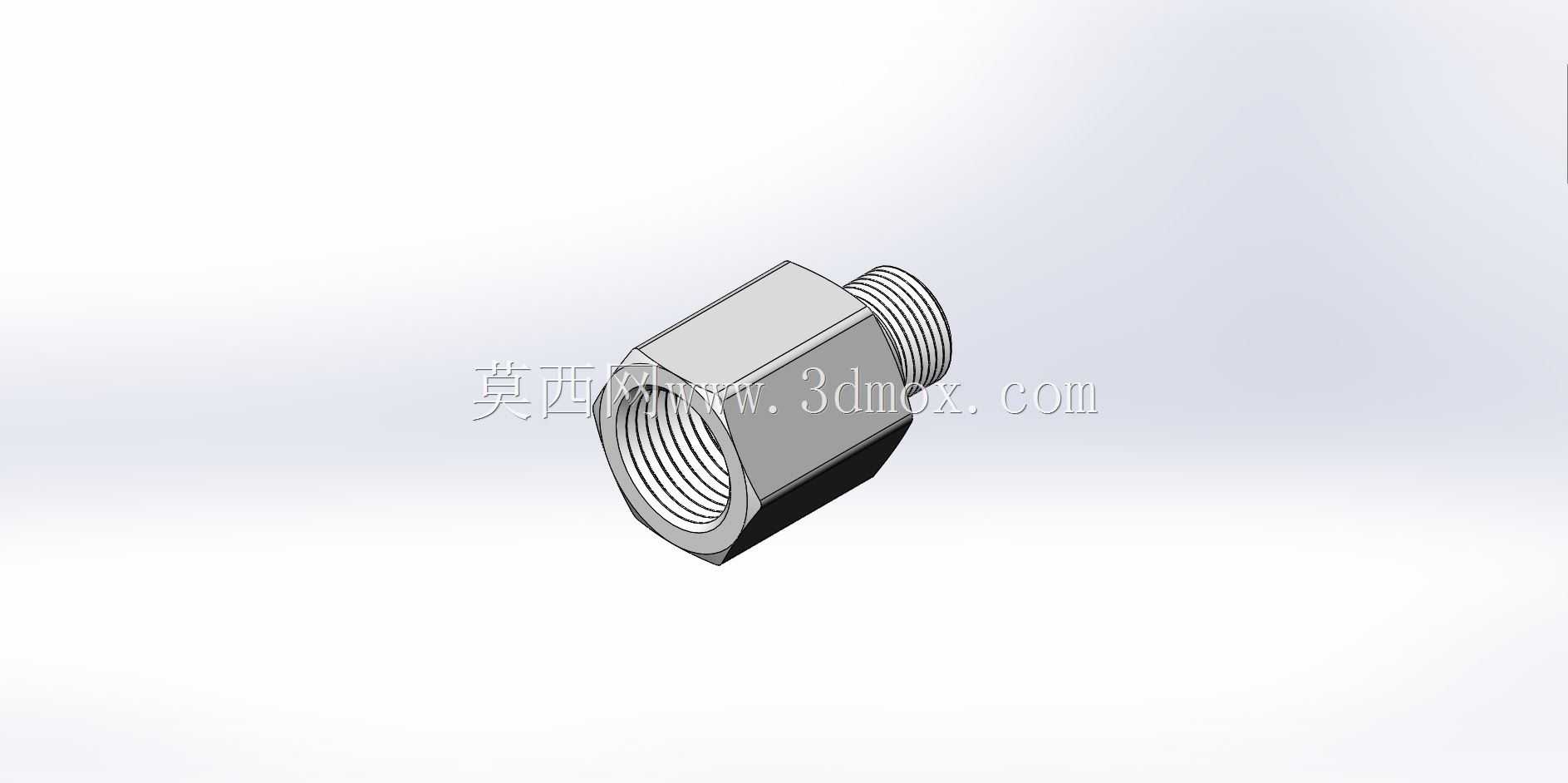

　　在流体管路布设、气动系统搭建、液压回路装配以及小型仪表安装的现场作业里，经常会遇到不同管径、不同螺纹制式的管路对接需求，这时候适配的转换接头就是保证管路密封性能、连接可靠性的核心基础零件，本次涉及的这款异径内外丝接头，就是针对3/8英寸与1/2英寸BSP螺纹的对接场景设计的转接构件。从实际使用场景来看，这类接头常应用在车间压缩空气管路的分支变径位置、小型液压站的油路转接处、传感器安装时的螺纹适配环节，还有民用供水、气动工具接驳的场景中，能够在不额外改动原有管路布局的前提下，快速实现两种不同规格BSP螺纹的可靠连接，避免了重新套丝、更换整段管路带来的工时浪费与材料损耗。从功能特性上看，这款接头采用一端外丝、一端内丝的结构设计，

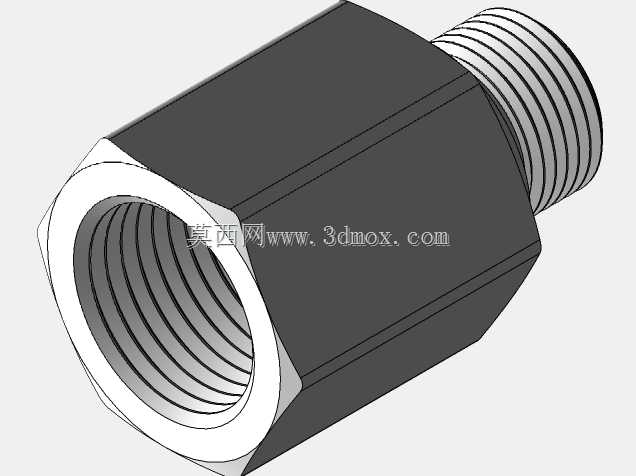

　　外丝端为3/8英寸BSP外螺纹，内丝端为1/2英寸BSP内螺纹，六角外形的主体结构完全适配标准开口扳手的夹持尺寸，安装时可以直接用常规扳手施加拧紧力矩，不需要定制专用工装，现场装配的便利性很高。接头的内部流道做了平滑过渡处理，没有突兀的变径台阶，流体经过时的局部阻力损失更小，不管是输送压缩空气、液压油还是常温清水，都能减少紊流产生，降低管路振动与噪音的出现概率。设计过程中，首先要明确BSP螺纹的牙型参数与公差要求，BSP螺纹属于55度密封管螺纹，牙顶和牙底都有圆弧过渡，密封性能依靠螺纹牙的啮合挤压实现，建模时需要严格对应螺纹的大径、小径、螺距以及牙型角参数，保证加工后的螺纹能够和标准件顺畅旋合，不会出现卡滞、滑牙或者密封不严的问题。

　　主体的六角部分厚度经过合理核算，既要保证扳手夹持时不会因为壁厚不足出现棱角变形，也要避免整体尺寸过大造成安装空间的浪费，六角的对边尺寸完全遵循标准五金件的尺寸规范，和市面上同规格接头的夹持尺寸通用，降低现场工具适配的难度。外形尺寸方面，接头整体轴向长度控制在紧凑范围内，安装后不会在管路连接处突出过多长度，适合在安装空间局促的设备内部、仪表密集排布的区域使用，两端螺纹的有效旋合长度都满足管螺纹连接的标准要求，外丝端的旋合长度能够保证拧入对应内螺纹接口后有足够的啮合牙数，承受管路内的额定压力不会出现脱开、渗漏的问题，内丝端的螺纹深度也能保证对应规格外丝接头拧入后达到密封所需的旋合量。安装边界上，使用这类接头时需要注意，

　　对接的两个管路接口的同轴度偏差不能过大，否则强行拧紧会造成螺纹牙的偏载磨损，长期使用容易出现渗漏；拧紧力矩要控制在对应材质的合理范围内，过大的力矩会造成六角部位开裂或者螺纹滑牙，力矩不足则会导致密封失效；如果用于高压流体回路，建议在螺纹配合处缠绕合适的密封带或者涂抹密封胶，进一步提升密封的可靠性。建模过程中，主体结构先通过旋转特征构建出整体的回转基体，再通过拉伸切除做出六角夹持面，之后通过扫描特征生成两端的螺纹牙型，最后对所有棱角处做微小的倒角处理，既可以去除加工后的锐边毛刺，避免安装时划伤操作人员，也能在螺纹旋入时起到导向作用，让对接过程更顺畅。接头的材质选择范围较广，根据不同的使用场景可以选用黄铜、不锈钢或者碳钢镀锌材质，黄铜材质适合民用供水、低压气动场景，成本低且不易锈蚀；不锈钢材质适合有腐蚀性介质、食品级要求或者户外使用的场景，抗腐蚀能力强；碳钢镀锌材质则适合中高压液压系统，强度更高，能承受更大的管路压力。在实际选型时，需要先确认两端对接的螺纹制式确实为BSP管螺纹，避免和NPT等其他锥管螺纹混用，不同制式的螺纹牙型角、螺距存在差异，强行对接会造成螺纹损坏，且无法实现有效密封；同时要根据管路内的工作压力、输送介质的特性选择对应材质的接头，保证长期使用的可靠性。
