异径BSP内外螺纹转换接头结构设计

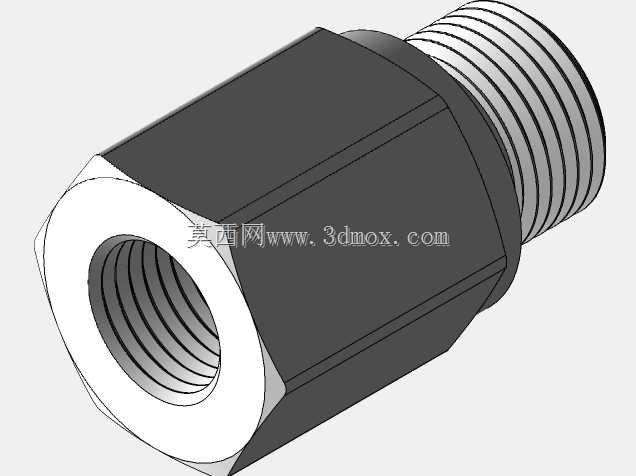

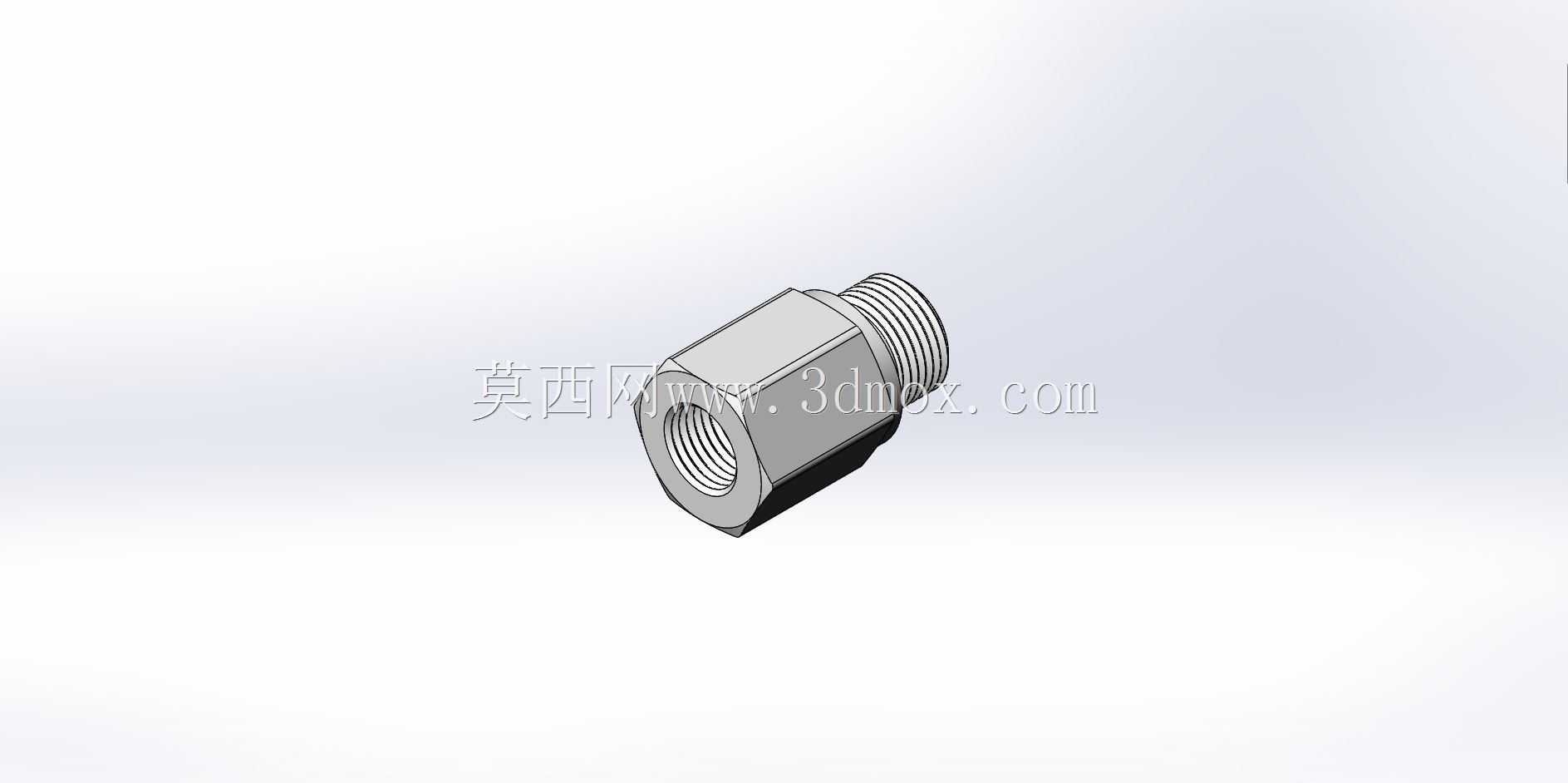

　　在流体管路布设、气动系统搭建、液压回路装配以及仪表安装的现场作业里，经常会遇到不同管径、不同螺纹制式的管路对接需求，这类异径螺纹转换接头就是解决该类对接矛盾的核心基础零件，不需要对原有管路进行切割、套丝改造，仅通过接头本身的内外螺纹配合，就能快速实现不同通径管路的连通，大幅降低现场改造成本与施工周期。这款接头采用一端3/8英寸BSP内螺纹、一端1/4英寸BSP外螺纹的异径设计，其中BSP螺纹作为英制管螺纹的常用制式，在进口设备配套、气动元件连接、低压流体输送管路中应用极为广泛，螺纹牙型角为55度，密封性能可靠，配合生料带或者密封胶使用，能够满足常规工况下的气、液介质密封要求，不会出现介质渗漏问题。从结构设计角度来看，

　　接头主体采用六角外形的结构设计，这个六角结构并非随意设置，其对边尺寸完全适配标准开口扳手、活动扳手的夹持尺寸，现场安装时不需要定制专用工装，用常规扳手就能施加足够的拧紧力矩，既不会因为夹持面不足导致拧紧时打滑，也不会因为外形过大造成周边管路安装空间的浪费。接头的内螺纹端深度经过精确核算，能够保证配套外螺纹管件拧入后有足够的啮合牙数，不会出现螺纹啮合不足导致的接头拔脱、密封失效问题；外螺纹端的有效螺纹长度也匹配常规管路配件的内螺纹深度，拧紧后螺纹尾部不会出现过长外露或者拧入深度不足的情况。在内部流道设计上，接头采用平滑过渡的变径结构，没有突兀的台阶或者直角转角，介质流经接头时的局部阻力损失被控制在极低水平，

　　不会因为接头的存在造成管路通流能力的大幅下降，也不容易在变径位置残留介质杂质，降低长期使用后杂质堆积堵塞管路的风险。从安装边界来看，这款接头的整体轴向长度控制得非常紧凑，在空间局促的阀岛周边、仪表安装支架旁、设备内部狭窄的管路布设区域，都能顺利完成安装，不会因为接头长度过长和周边的结构件、其他管路产生干涉；六角部分的最大外径也经过优化，在保证扳手夹持空间足够的前提下尽可能缩小尺寸，相邻接头安装时的中心距可以做到更小，提升集成阀组、密集管路排布的空间利用率。在材质选择的常规适配性上，这类接头一般采用不锈钢或者黄铜作为基础加工材质，不锈钢材质的接头耐腐蚀性更强，适合在有弱腐蚀介质、潮湿环境的工况下使用，黄铜材质的接头加工成本更低、

　　螺纹啮合的顺滑度更好，适合常规气动、低压水路的应用场景，设计时已经预留了足够的壁厚，能够承受1.6MPa以内的常规工作压力，满足绝大多数民用、工业低压管路的压力等级要求。很多现场施工人员在布设管路时容易忽略接头的通流匹配问题，这款3/8转1/4的异径接头，通流能力是按照1/4英寸管路的最大通流量设计的，不会因为变径位置的节流造成下游介质供应不足，在给小型气动执行器、压力检测仪表、小型冷却支路做管路转接时，能够完全匹配支路的流量需求，不会出现供气压力不足、冷却流量不够的问题。另外接头的两端螺纹都做了起始端的倒角处理，内螺纹入口处的倒角方便对接管件快速对准拧入，不会出现螺纹错牙导致的螺纹损坏，外螺纹端部的倒角也能让接头顺利拧入对应的内螺纹孔，即使在视线不好的设备内部安装位置，也能快速完成螺纹对接，提升现场安装的效率。在三维建模过程中，这类接头的螺纹部分需要严格按照BSP螺纹的标准牙型参数绘制，保证螺纹的大径、小径、螺距、牙型角完全符合标准要求，这样生成的模型在做虚拟装配时才能真实模拟实际安装的干涉情况，不会出现模型里能装进去、实际现场安装时螺纹不匹配的问题；六角部分的倒角、两端的过渡圆角也需要按照实际加工工艺设置，还原零件真实的加工外形，避免三维模型和实际加工出来的零件存在外形偏差，影响后续的管路排布仿真、装配干涉检查结果。
