3/4转1/2英寸BSP内外丝螺纹转接头

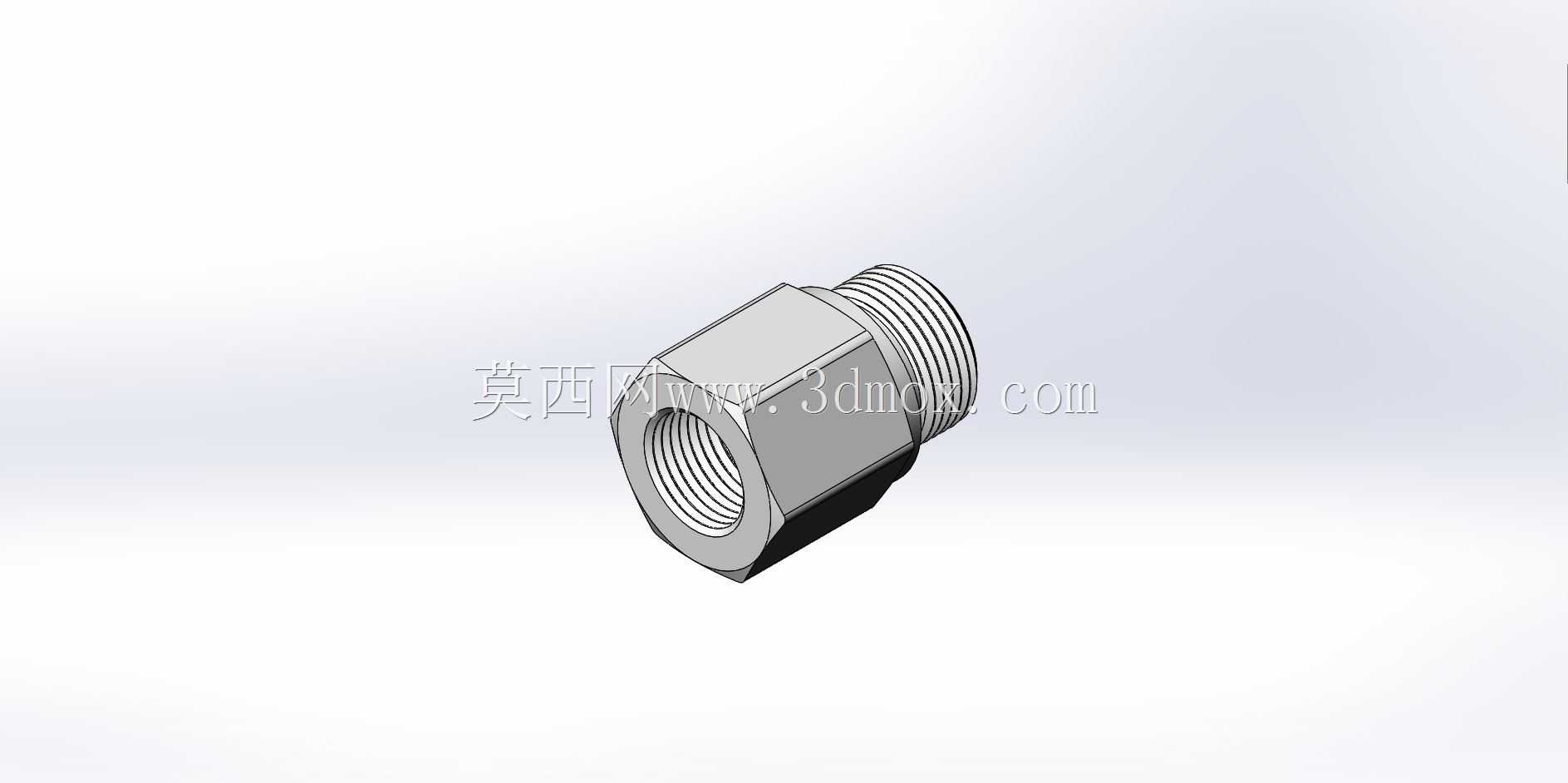

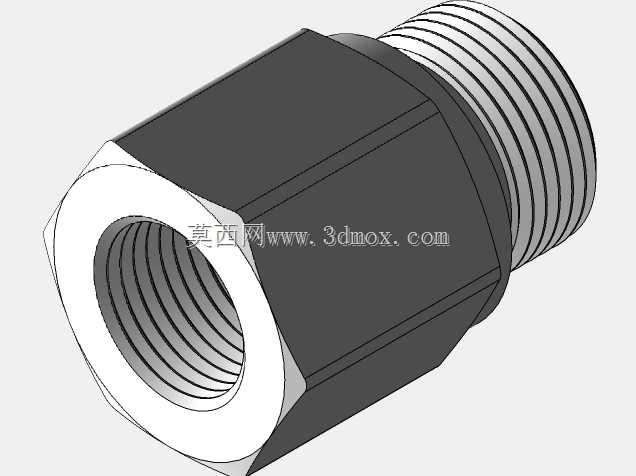

　　在流体输送管路的布设与改造场景中，不同管径、不同螺纹类型的管路对接是现场施工与设备装配中极为常见的需求，这类异径螺纹转接头正是解决管路口径不匹配问题的核心基础零件。这款转接头采用一端外螺纹、一端内螺纹的搭接结构，外螺纹端规格为3/4英寸BSP，内螺纹端规格为1/2英寸BSP，可直接实现大口径管路向小口径支路的分流转接，或是小口径管路与大口径主管路的对接连通，无需额外加工管路端头，大幅降低现场施工的改造成本与装配周期。从结构设计角度来看，转接头主体采用六角棱柱外形，这一设计并非随意选择，而是充分考虑了现场装配的操作需求：六角面可与标准活动扳手、开口扳手的卡口完全贴合，装配时可施加足够的拧紧力矩，保证螺纹连接的密封性，

　　同时避免拧紧过程中接头本体打滑损伤表面。螺纹部分采用BSP英制管螺纹标准，牙型角为55度，螺纹牙顶与牙底存在圆弧过渡，相比普通紧固螺纹拥有更好的密封性能，在常规的低压液压系统、气动管路、给排水管路、低压燃气输送场景中，配合生料带或密封胶使用即可实现无泄漏连接，无需额外加装密封垫片。在实际的设备配套场景中，这类转接头的应用覆盖范围极广：小型液压站的油路分支改造中，可将主油路3/4英寸的出油口转接为1/2英寸的支路，为不同流量需求的液压元件供油；气动控制系统中，可将主管路的大口径快速接头端转接为小口径，连接小流量的气动阀、气缸元件；工业传感器的安装过程中，部分压力传感器、流量传感器的接口为1/2英寸BSP外螺纹，

　　而现场预留的管路接口为3/4英寸内螺纹时，这款转接头可直接完成适配，无需更换传感器或重新焊接管路接头；甚至在民用的给排水管路改造、小型净水设备安装中，这类标准规格的转接头也能解决不同口径水管、水龙头的对接问题。设计这类转接头的三维模型时，需要严格把控螺纹的建模精度，BSP管螺纹的公称尺寸指的是管路的通径，并非螺纹的实际大径，建模时需要对应标准查取螺纹的大径、小径、螺距、牙型高度参数，避免出现螺纹配合过松或过紧的问题；六角部分的对边尺寸需要符合标准五金件的尺寸规范，保证市面上的标准扳手可以直接使用，不能随意设计对边尺寸导致现场无适配工具；接头的内部通径需要满足1/2英寸管路的通流要求，不能因为结构设计导致通径缩小造成流阻增大，

　　影响管路的流量输送能力；内外螺纹的同轴度是设计中的核心公差要求，若两端螺纹不同轴，装配后会出现管路别劲的问题，长期使用会在螺纹根部产生应力集中，甚至造成接头断裂泄漏，因此建模时需要保证两端螺纹的轴线完全重合，六角部分的轴线也需要与螺纹轴线重合，避免拧紧时出现偏载。从安装边界来看，这款转接头的总长度较短，六角部分的最大外径小于3/4英寸螺纹的外接圆直径，因此在狭小的管路布设空间中也能完成装配，不需要预留过大的操作空间，适合在设备内部管路密集的区域使用；螺纹的有效啮合长度需要满足标准要求，外螺纹端的有效螺纹长度不小于1/2英寸BSP螺纹的最小啮合长度，内螺纹端的深度也需要保证外螺纹拧入后不会顶到内部端面，同时保证足够的啮合牙数来承受管路的压力与拉力。在材质选择上，这类转接头根据使用场景不同可选用黄铜、304不锈钢、碳钢镀锌等不同材质，三维模型的结构完全适配各类材质的加工工艺，无论是棒料车削加工还是锻压毛坯后车削，都能直接基于模型生成加工代码，不需要额外修改结构。对于结构设计人员来说，在做管路系统三维布线时，直接调用这类标准转接头模型，可快速完成不同口径管路的对接装配，准确统计管路配件的BOM清单，避免现场安装时才发现接口不匹配的问题；对于设备选型人员来说，明确转接头的螺纹规格、外形尺寸后，可快速判断是否适配现场的管路接口，不需要反复测量样品尺寸，大幅提升选型与装配的效率。
