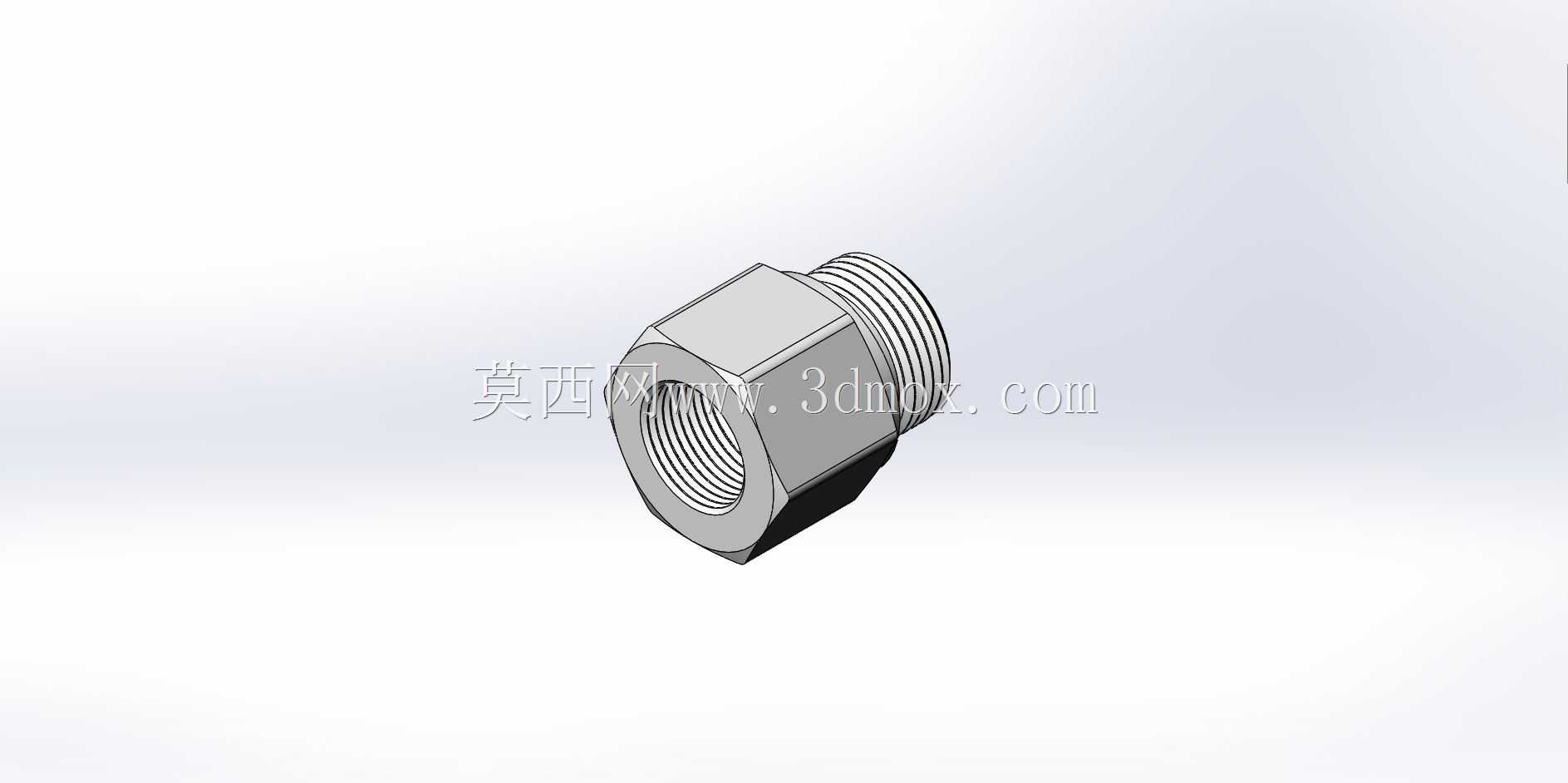

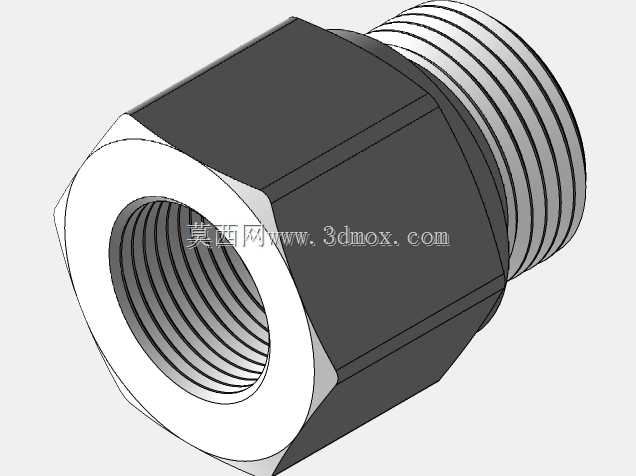

1英寸转3/4英寸BSP内外丝管路适配接头

　　在液压管路、气动系统、流体输送管线的布设与改造场景中，不同规格螺纹接口的转接需求十分常见，这类异径内外丝接头正是解决接口尺寸不匹配问题的核心基础零件。该接头一端为1英寸BSP外螺纹，另一端为3/4英寸BSP内螺纹，可直接实现两种不同管径BSP标准螺纹管路的无额外转接件连通，省去了多接头串联带来的密封风险与安装空间占用。从结构设计来看，接头中部采用六角外形结构，这一设计完全匹配标准扳手的夹持受力需求，安装时可通过普通活动扳手、开口扳手直接施加扭矩，无需定制专用工装，六角的对边尺寸经过合理核算，既保证了拧紧过程中不会因壁厚过薄出现开裂变形，也不会因外形过大造成相邻管路安装时的扳手空间干涉。

　　接头的螺纹加工精度直接决定了管路连接后的密封性能，BSP螺纹作为英制管螺纹的常用标准，在气动回路、低压液压系统、给排水管路、小型仪表传感管路中应用广泛，设计时螺纹的牙型角、螺距、有效啮合长度都严格遵循对应标准，内螺纹端的入口处做了微小的倒角处理，既方便对接管路的外螺纹顺利导入，也能在缠绕生料带或安装密封圈时避免胶圈、密封带被螺纹锐边切损，外螺纹端的尾部同样做了退刀槽结构，保证螺纹加工时的完整牙型长度，同时也能让对接的内螺纹端面完全贴合，减少密封面的间隙。从安装边界来看，接头整体轴向长度控制在紧凑范围内，在空间局促的阀组安装、设备内部管路排布场景中，不会因为接头过长导致管路弯折半径不足，或是与周边元器件产生碰撞干涉。

　　接头的内孔通径做了平滑过渡处理，1英寸端到3/4英寸端的变径位置采用圆弧过渡而非直角台阶，可大幅降低流体经过时的局部阻力损失，减少湍流产生的概率，这对于输送带有微小杂质的流体、或是对压力损失敏感的气动检测回路来说，能有效提升管路运行的稳定性。在实际选型使用时，需要注意该接头的适用压力范围与管路系统的工作压力匹配，BSP螺纹的密封形式既可以通过螺纹本身的锥度配合密封，也可以搭配端面密封圈实现更高压力等级的密封，设计时六角端面的平面度有严格要求，若采用端面密封方案，该平面可直接与密封圈贴合形成可靠的密封面。不同于塑料材质的转接接头，该金属结构的接头可适应更高的工作温度范围，在常规工业环境的油温、水温、常规气动介质输送场景中都能稳定工作，

　　不会出现长期使用后的老化开裂问题。在三维建模过程中，这类接头的建模重点在于螺纹的参数化绘制与六角结构的尺寸匹配，需要准确还原螺纹的有效啮合长度、六角对边尺寸、两端倒角角度、内孔变径的过渡圆弧，保证生成的三维模型可直接用于虚拟装配中的干涉检查，也能导出工程图用于后续的加工生产。很多设备改造场景中，经常会遇到新旧设备接口螺纹规格不统一的问题，这类异径内外丝接头不需要对原有管路进行切割套丝改造，直接通过螺纹旋接即可完成管路连通，大幅降低现场改造的工作量，也减少了管路改造带来的泄漏隐患。在传感器安装场景中，部分仪表的接口尺寸与现场预留的管路接口不匹配时，这类小体积的转接接头可以直接安装在传感器与管路之间，不会因为接头重量过大对传感器的安装精度造成影响，紧凑的结构也不会额外增加传感器安装后的突出长度，避免设备运行过程中接头被磕碰损坏。
