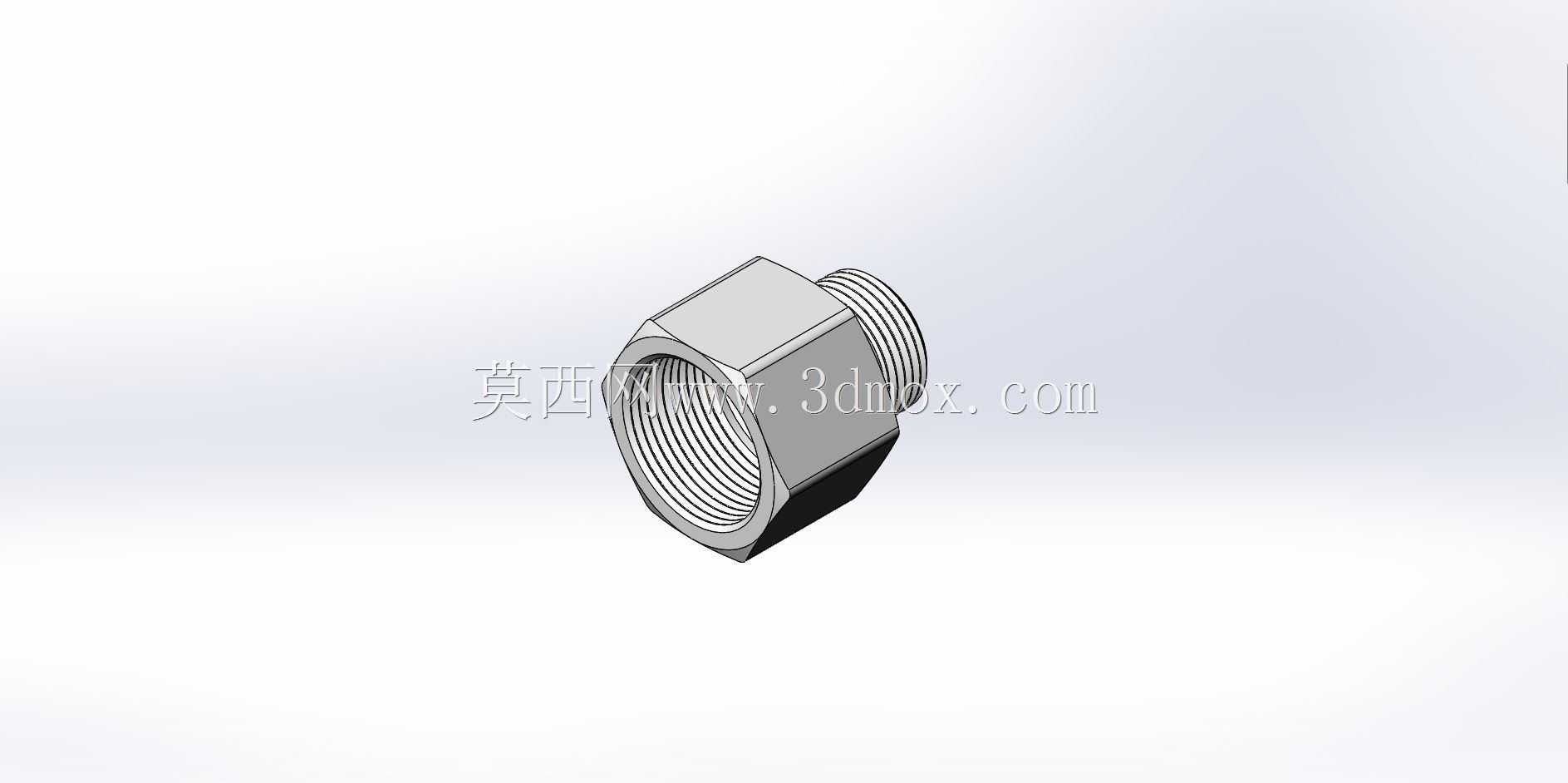

BSP内外螺纹转换液压管路接头结构

　　在流体输送管路的布设作业里，不同通径、不同连接形式的管路对接一直是现场安装的高频痛点，尤其是液压系统、气动控制回路、工业仪表引压管路这类对密封可靠性、连接同轴度要求极高的场景，转换接头的结构合理性直接决定了整套管路的运行稳定性。这款异径螺纹转换接头，一端为1英寸BSP内螺纹接口，另一端为1又1/4英寸BSP外螺纹接口，核心作用就是实现两种不同通径BSP螺纹管路的无转接对接，省去了多接头串联带来的密封点冗余问题，能有效降低管路系统的泄漏风险。

　　从实际应用场景来看，这类接头常出现在液压站的出油口转接、车间压缩空气管路的变径布设、压力传感器的引压端适配、水处理设备的管路对接环节，尤其是在老旧设备改造、管路临时改线的作业中，不需要对原有管路进行切割套丝作业，直接通过该接头就能完成不同通径管路的对接，大幅缩短现场安装的作业周期。

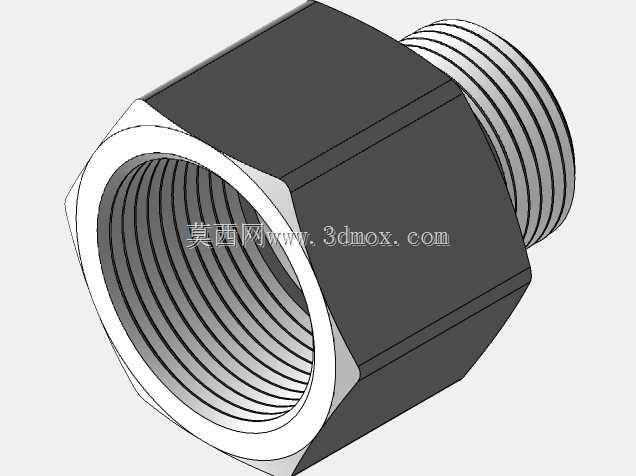

　　从结构设计思路来看，接头主体采用六角外形的本体结构，六角对边尺寸严格匹配对应规格管螺纹的标准扳手空间，安装时可以用普通活动扳手或者固定开口扳手直接卡紧施力，不需要额外的工装夹具，现场操作门槛极低。接头的内螺纹端做了内倒角引导，对接外螺纹管路时可以自动导正，避免螺纹错牙导致的密封失效；外螺纹端的起始牙做了退刀收尾处理，螺纹旋合到预设深度后可以自然贴合密封端面，不会出现螺纹顶死导致的密封间隙。接头内部的流道采用等通径过渡设计，没有突兀的变径台阶，流体经过时不会产生明显的紊流和压损，对于液压系统来说可以减少压力损失带来的能耗浪费，对于输送洁净流体的管路来说也不会出现介质残留堆积的问题。

　　从安装边界来看，该接头的轴向总长度控制在常规管路安装的预留空间范围内，六角本体的最大外径不会超出对应螺纹规格的安装避让要求，在密集排布的管路组里安装时，不会和相邻的接头、阀体产生干涉。BSP螺纹本身属于55度密封管螺纹，配合对应的密封生料带或者铜垫片使用时，可以承受常规工业管路的工作压力，适配矿物液压油、压缩空气、常温清水等多种常见工业介质。

　　建模过程中，对螺纹的牙型轮廓做了符合标准的还原，六角本体的棱边做了微小的倒角处理，还原实际机加工零件的工艺特征，没有出现尖锐直角这类不符合实际加工工艺的结构。内部流道的过渡圆角也按照实际加工的可达性做了还原，不会出现刀具无法加工的封闭死角，整个模型的结构完全可以直接用于管路装配的干涉检查、管路走向模拟，也可以作为选型时的尺寸参考，帮助设计人员提前确认安装空间是否足够，避免现场安装时出现尺寸不匹配的问题。

　　在日常的设备维护中，这类一体式转换接头相比多个接头拼接的转接结构，故障点更少，只需要检查两端螺纹的密封状态即可，日常巡检的工作量也更低。对于做三维管路布线的设计人员来说，这个模型的接口尺寸完全符合BSP螺纹的标准规范，直接调用到装配体里就可以完成管路的对接匹配，不需要反复核对螺纹尺寸，能提升管路设计的效率。
