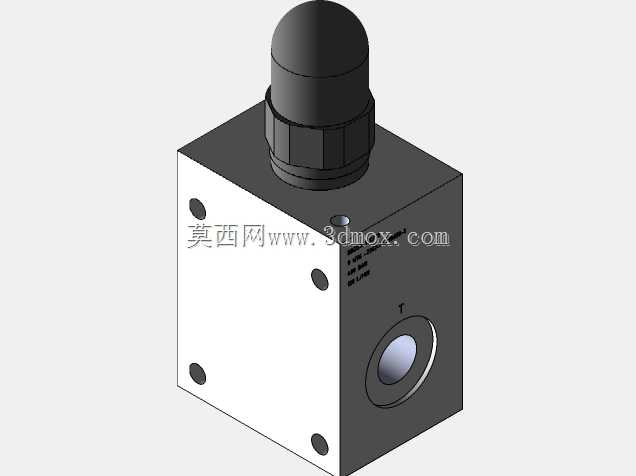

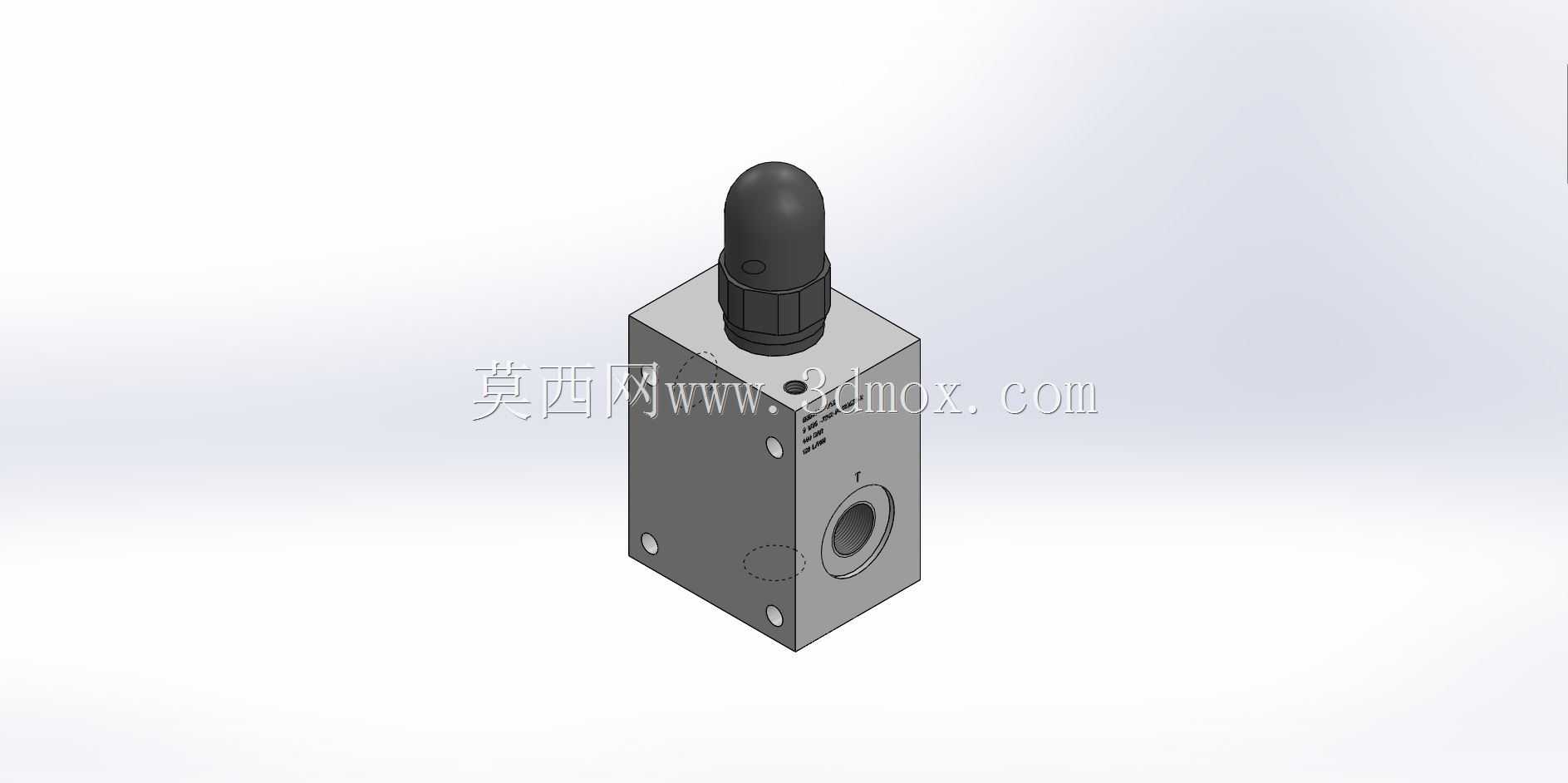

博世DBDS10G1X50溢流阀三维结构模型

　　在液压系统的压力控制回路里，这类直动式溢流阀是最基础也最核心的压力保护与调节元件，日常在小型液压站、机床夹紧回路、工程机械辅助油路里都能见到它的身影，核心作用就是在系统压力超过设定阈值时开启溢流，把多余的液压油排回油箱，避免管路、泵体或者执行元件因为超压出现密封损坏、管路爆裂甚至元件报废的问题。从结构设计来看，这款阀采用板式安装的方形阀体结构，阀体上加工有标准的G1/2油口，用来对接系统的压力油路和回油通路，顶部的黑色调节旋钮是压力设定部件，旋转旋钮就能改变内部弹簧的预压缩量，从而调整阀的开启压力，旋钮外侧做了防滑的滚花处理，即便手上沾有少量液压油也能顺利完成压力调节操作，调节到位后可以通过锁紧结构固定旋钮位置，

　　避免设备运行过程中因为振动导致压力设定值漂移。阀体的四个角预留了安装螺栓孔，安装时可以直接固定在阀块或者安装面板上，安装边界需要注意预留出顶部旋钮的操作空间，至少要留出比旋钮直径大30mm的操作余量，方便后期现场调试的时候不用拆卸周边管路就能完成压力调整，阀体侧面的油口位置做了密封槽设计，安装时搭配O型圈就能实现端面密封，不需要额外缠绕生料带，既减少了装配工作量，也能避免密封碎屑进入液压油路造成元件卡滞。从内部流道设计来说，进油腔直接连通阀芯底部的承压面，当系统压力作用在阀芯上的力超过弹簧预紧力时，阀芯向上抬升，进油腔和回油腔连通实现溢流，这种直动式结构响应速度快，适合小流量回路的压力控制或者作为安全阀使用，

　　相比先导式溢流阀结构更简单，零件数量更少，后期维护的时候只需要拆开顶部端盖就能更换弹簧或者清理阀芯卡滞的杂质，维护成本更低。在实际选型应用的时候，要注意这款阀的额定流量匹配性，它更适合流量在30L/min以内的油路，如果用在大流量主回路里，会因为溢流时的节流作用产生较大的压力偏差，导致压力控制精度下降，另外安装时要注意回油口必须直接连通油箱，回油背压不能超过0.5MPa，否则会导致阀芯开启压力不稳定，出现压力波动或者异响的问题。阀体的材质采用高强度铸铁，表面做了磷化处理，能适应车间里常见的潮湿、少量油污的工作环境，不会轻易出现锈蚀问题，阀芯采用淬硬处理的合金钢，和阀体内孔的配合间隙控制在微米级，既保证阀芯动作灵活，又能减少内泄漏量，

　　避免系统出现不必要的压力损失。在做液压站三维布局的时候，这类阀的安装位置要尽量靠近需要保护的泵或者执行元件，减少管路长度带来的压力延迟，同时要避开高温热源，比如电机、加热器的周边，避免长期高温导致密封件提前老化失效，周边也要预留出扳手操作空间，方便后期拆卸检修的时候不用拆除周边其他元件。很多新手做液压系统建模的时候，容易忽略阀的安装螺栓孔位置和油口的相对尺寸，导致后期阀块加工出来出现油口对不准、螺栓干涉的问题，这个模型完整还原了阀体的所有外部安装尺寸、旋钮的操作高度、油口的位置和深度，不管是做液压站的整体布局校核，还是做阀块的孔道设计，都能直接作为尺寸参考，不用再反复核对样本参数，能减少设计阶段的尺寸核对工作量，避免因为尺寸记错导致的加工返工。
