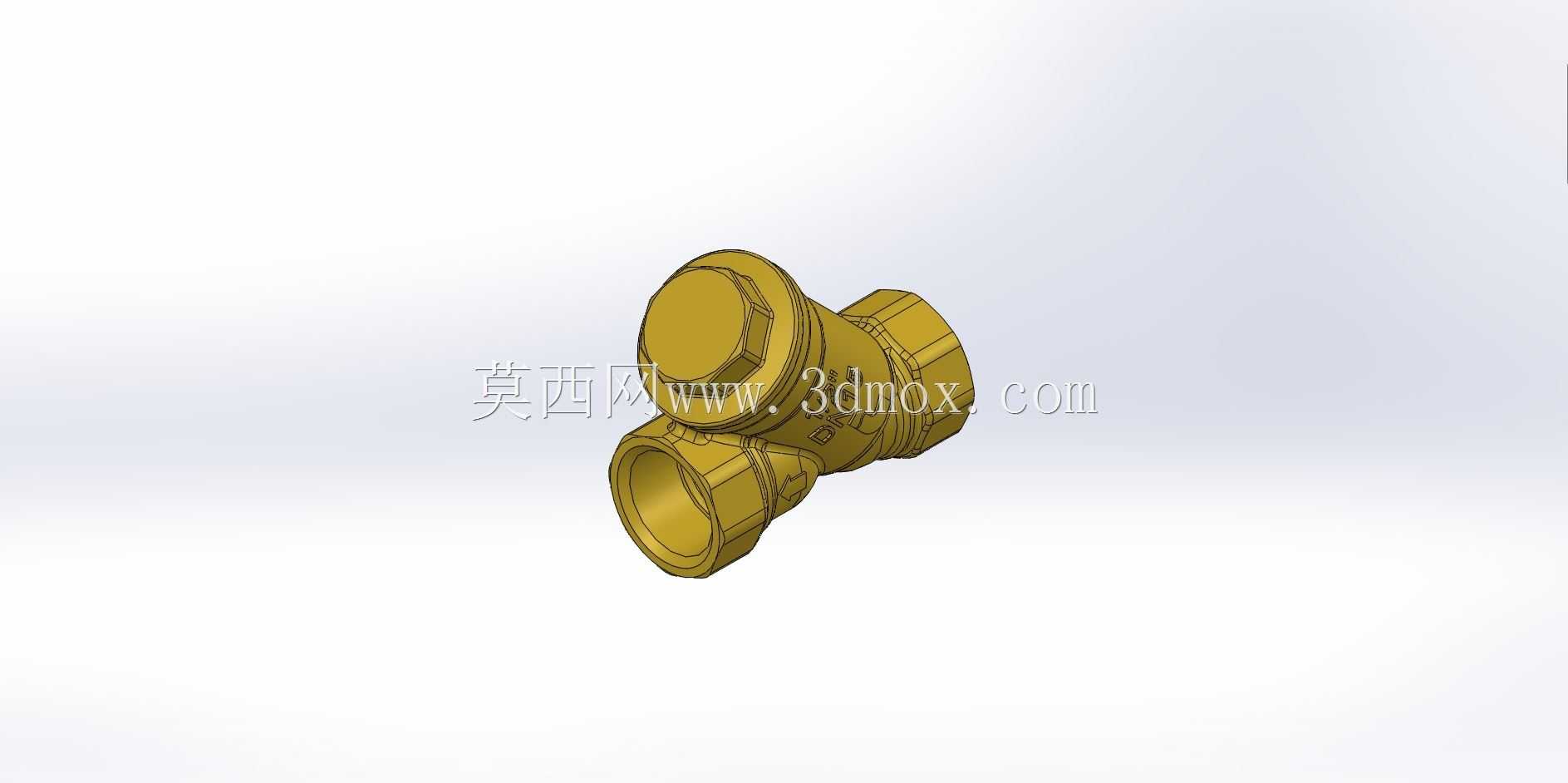

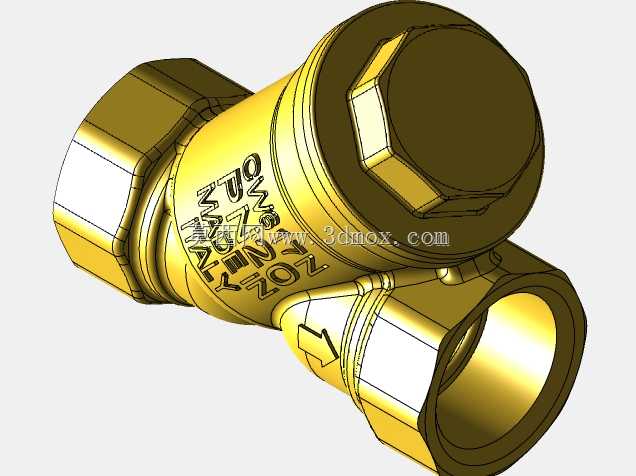

俄标1/2寸内螺纹Y型黄铜过滤阀结构

　　在民用给排水、小型暖通循环、压缩空气支路这类对管路清洁度有基础要求的低压流体输送场景里，Y型结构的过滤阀是最常用的支路保护元件，这款俄标1/2寸规格的黄铜过滤件，适配的是ITAP标准的管路连接体系，和常见英制BSP螺纹的安装边界存在细微差异，做外贸水暖配套或者俄标设备维保替换的时候，这点是建模选型阶段最先要核对的核心参数。从实际使用逻辑来看，这类过滤件的核心作用是截留流体里携带的固体杂质，避免后端的减压阀、电磁阀、精密喷头或者计量元件被颗粒卡滞、磨损，相比直通式过滤器，Y型的结构流阻更小，在水平或者垂直下行的管路里都能安装，只要保证滤筒的排污口朝向斜下方45度左右，就能在不停机的情况下拆开下端盖冲洗或者更换滤网，

　　日常维护的便利性比T型结构高很多。做三维建模的时候，最先要卡准的是两端内螺纹的安装尺寸，1/2寸俄标螺纹的大径、螺距和有效旋合长度不能直接套用英制参数，不然实际装配的时候会出现螺纹拧不到位、密封面错位漏水的问题；阀体的进出口同轴度公差要控制在合理范围，两端六角的对边尺寸要符合手动扳手的操作空间，不能把六角做的过小导致安装时打滑拧不紧，也不能过大挤占相邻管路的安装间隙。Y型分叉的角度是这类阀件设计的核心，角度太小会导致滤筒的有效过滤面积不足，流体经过的时候局部压损过大，水泵或者气源的负载会无端升高；角度太大又会让阀体整体结构变长，在紧凑的管路排布里占过多安装空间，这款模型的分叉角度取的是行业内常用的45度区间，

　　既保证了滤筒有足够的长度容纳截留的杂质，延长单次维护的间隔周期，也把整体的安装长度控制在了同规格阀件的常规尺寸范围内。阀体的材质用的是锻造黄铜，这种材料的切削性能好，铸造出来的阀体致密性高，耐水和弱腐蚀性流体的能力足够应对民用和普通工业场景，建模的时候要注意阀体壁厚的均匀性，尤其是Y型分叉的过渡位置，不能出现壁厚突变的结构，不然铸造的时候容易产生缩孔、应力集中，后期承压的时候会在过渡位置出现渗漏甚至开裂。滤筒的压盖和阀体的连接是螺纹配合，压盖的外六角尺寸要和阀体两端的六角尺寸统一，方便用户用同一把扳手就能完成安装和排污操作，压盖和阀体之间的密封槽尺寸要匹配常规的丁腈橡胶密封圈，不用特意做非标密封件，降低后期维保的配件采购成本。

　　从安装边界来看，这款阀件的整体高度要考虑到后期拆开压盖取出滤筒的操作空间，不能在阀体正下方紧贴布置其他管路或者支架，至少要留出大于滤筒长度的操作空间，不然维护的时候没法把滤筒抽出来冲洗；两端的螺纹接口要做足够的导向倒角，安装的时候更容易对准螺纹，不会因为错牙把螺纹拧坏。流道的设计要做顺滑过渡，尤其是介质从进口进入滤腔、再穿过滤网到出口的位置，不能有尖锐的直角凸起，不然长期带杂质的流体冲刷会把局部壁面磨穿，也会额外增加流阻。很多新手建模的时候容易忽略滤筒上的导流结构，实际上滤筒的滤网支撑骨架要做均匀的通流孔，孔的总面积要大于进出口通径的1.5倍，哪怕滤网附着了一层杂质，也不会出现通流面积骤降导致的管路流量不足问题。另外，阀体的外表面做的是黄铜本色的滚砂处理，建模的时候不用做多余的装饰性结构，所有的外部棱角都要倒小圆角，既符合铸造工艺的要求，也避免安装的时候划伤操作人员。在实际的管路排布里，这类过滤阀一般会安装在减压阀、电磁阀的上游位置，安装的时候要注意阀体上标注的流向箭头，和管路内流体的方向保持一致，如果装反了的话，滤网会直接被流体冲变形，完全起不到过滤作用，还可能把截留的杂质冲到后端的精密元件里造成故障。
