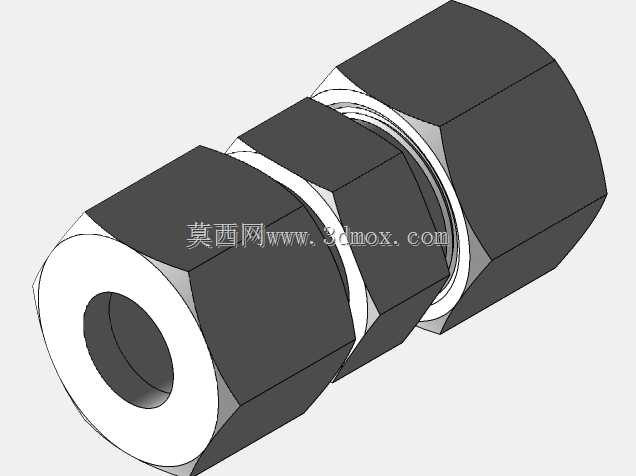

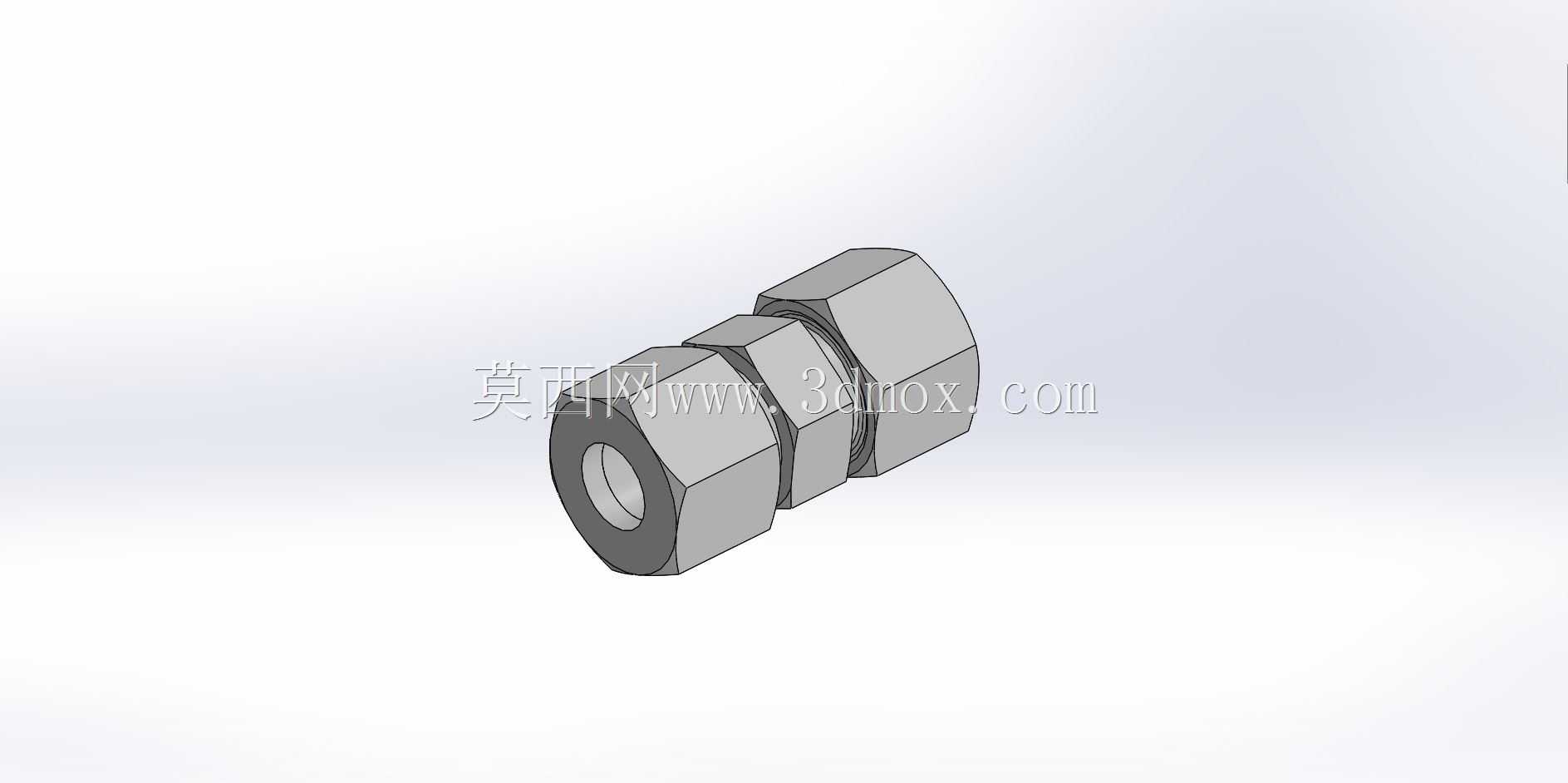

卡套式直通液压管路连接接头结构

　　这类直通卡套式接头在流体管路系统里属于最基础也最常用的连接件，日常做液压站布管、气动控制回路排布、小型流体检测设备的管路搭建时，都会大量用到这类零件，它不需要额外焊接或者套丝，靠卡套的挤压变形就能实现金属管壁的密封与抱紧，安装效率比传统焊接式、扩口式接头高不少，后期维护拆换也很方便，不会因为焊接残留焊渣污染管路，也不会因为扩口加工不到位出现密封失效的问题。

　　从结构设计来看，整个零件由接头本体、前后卡套、锁紧螺母三个核心部分组成，接头本体中间是贯通的流体通道，两端的外锥面和卡套的内锥面精准配合，当锁紧螺母拧动时，会推动卡套沿轴向移动，卡套的刃口会逐步切入被连接的金属管壁，同时卡套自身产生弹性变形，和接头本体的锥面、螺母的压紧面完全贴合，形成多道密封防线，哪怕管路存在一定的径向跳动或者轴向窜动，只要在允许的形变范围内，都不会出现渗漏。设计的时候要特别注意卡套刃口的角度和硬度，刃口太钝切不进管壁，抱紧力不够容易拔脱，刃口太尖又容易在安装时把管壁切穿，反而造成泄漏，通常卡套会做表面淬硬处理，保证刃口有足够的强度切入铜管、不锈钢管这类常用管路材质，同时本体和螺母采用和管路匹配的材质，避免不同金属接触产生电化学腐蚀，影响使用寿命。

　　实际选型安装时要注意安装边界尺寸，这类接头的六角对边尺寸要和常用扳手规格匹配，保证现场安装时不需要特制工具就能拧紧，两端的接管孔径要和常用的管路外径对应，不能出现大接头接小管的情况，不然卡套无法有效抱紧管壁。安装前要把管口的毛刺、飞边清理干净，管口要保证平整，不能有斜口，不然卡套切入不均匀，很容易出现密封失效。拧紧的时候要按照对应的力矩要求操作，不能凭手感盲目拧死，力矩过大容易把卡套压裂，或者把螺母的螺纹滑牙，力矩不够又会导致抱紧力不足，带压工作时容易出现管路拔脱或者渗漏。

　　在不同的应用场景下，这类接头的适配性也有区别，在低压气动回路里，通常用铜质本体搭配铜卡套，成本低安装轻便，适合0.8MPa以下的压缩空气管路；在中高压液压系统里，会采用不锈钢或者碳钢镀锌的本体，搭配经过热处理的不锈钢卡套，能承受十几到几十兆帕的工作压力，适配液压油、乳化液等介质；在一些有腐蚀性介质的流体检测设备里，会全部采用316L不锈钢材质，配合氟橡胶密封圈辅助密封，能适配弱酸碱类的流体介质，不会被介质腐蚀造成密封失效。

　　做三维建模的时候，要重点保证几个配合面的尺寸精度，接头本体两端的外锥面角度公差要控制在±0.5度以内，卡套的内外锥面要和本体、螺母的配合面完全贴合，螺纹部分要采用标准的公制或者英制管螺纹，保证和同规格的螺母、其他管路配件能通用互换。建模时还要把卡套的刃口细节做出来，不能简化成普通的环形套，不然出工程图的时候无法标注刃口的角度和尺寸，后续加工出来的零件很容易达不到密封要求。另外六角部分的尺寸要严格按照标准紧固件的对边、对角尺寸来做，保证现场安装时扳手能完全贴合六角面，不会出现拧动时打滑磨圆六角的情况。

　　这类接头虽然结构简单，但是在整个流体系统里的作用非常关键，哪怕一个接头出现渗漏，都可能导致整个设备的压力建立不起来，严重的还会因为介质泄漏造成安全事故，所以不管是建模设计还是选型安装，都要注意细节尺寸的把控，不能因为零件小就忽略精度要求。实际布管的时候，要注意接头两端的管路要保持同轴，不能出现强行别着管路安装的情况，不然卡套会承受额外的径向力，长时间带压工作很容易出现疲劳渗漏，管路固定的时候要在距离接头一定距离的位置加装管夹，减少管路振动对接头密封面的冲击，延长整个管路系统的无故障运行时间。
