气动管路快插式直通卡套接头结构

　　这类直通卡套式管接头，在中小通径的流体管路布设场景里出镜率极高，不管是车间气动动力回路的支管对接，还是小型液压站的低压油路排布，甚至是实验室气路的洁净管路连接，都能看到这类结构的身影。它的核心作用是实现两段同外径硬管的同轴对接，不需要对管端做扩口、焊接这类二次加工，仅靠接头内部的卡套咬合结构就能实现密封与抗拉脱固定，大幅降低现场管路装配的工时成本。

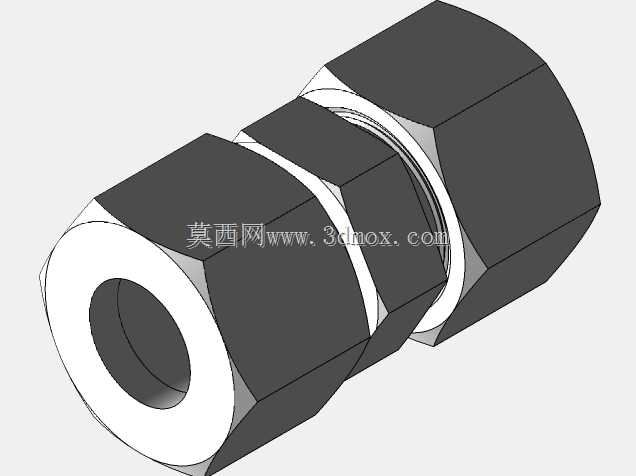

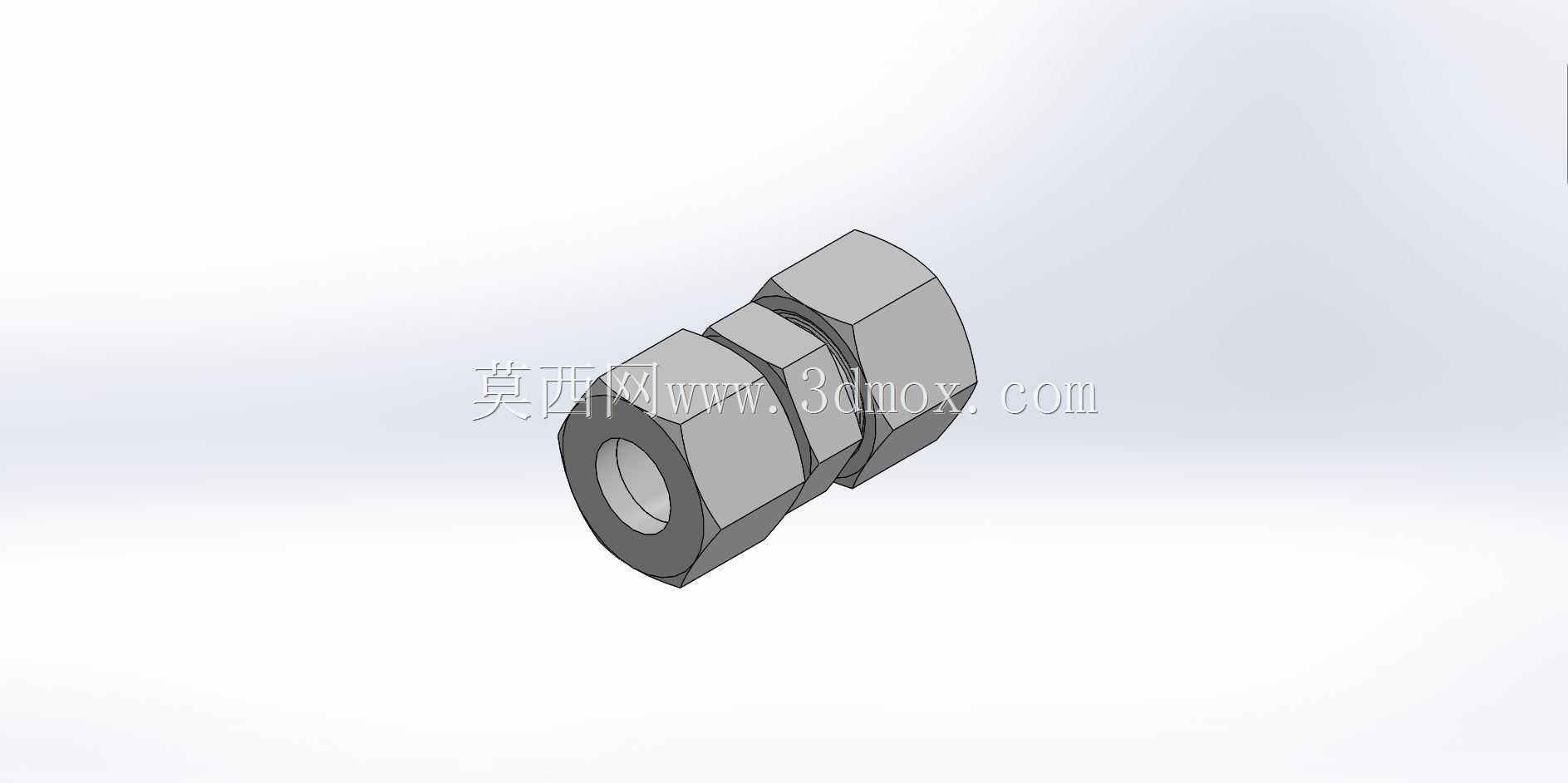

　　从结构设计逻辑来看，这类接头采用对称式的双六角本体加中间锁紧环的结构，两端的内孔加工有统一的锥面，当两端的锁紧螺母沿本体外螺纹旋紧时，会推动卡套沿锥面滑移，卡套前端的刃口会均匀切入待连接管材的外壁，形成一圈连续的环形咬合密封带，同时卡套自身的弹性变形会抱紧管材外壁，既实现径向密封，又能承受管路内压带来的轴向拉脱力。中间的六角本体是装配时的受力位，现场施工时用开口扳手卡住中间六角，再分别旋紧两端的锁紧螺母即可，不需要额外固定接头本体，操作空间要求极低，哪怕是设备内部管路排布密集的狭小空间，也能顺利完成装配。

　　设计这类接头的三维模型时，首先要明确适配的管材外径公差，通常气动回路常用的硬管外径公差带在h8级别，所以接头内孔的导向段尺寸要预留0.1-0.2mm的装配间隙，方便管材顺利插入到位，不会出现卡滞。两端锁紧螺纹的同轴度是设计核心公差，必须控制在0.05mm以内，否则装配后两段管材会出现同轴度偏差，长期受管路振动影响容易在咬合位置出现应力集中，导致密封失效甚至管材断裂。卡套的刃口角度通常设计为32度，和本体内锥的30度锥面形成角度差，保证旋紧过程中刃口能顺利切入管材，而不是被锥面挤压变形失去咬合能力。

　　从安装边界来看，这类接头的最大外轮廓是两端六角的对边尺寸，以适配8mm外径硬管的规格为例，中间本体的六角对边尺寸为14mm，两端锁紧螺母的六角对边尺寸为12mm，装配时需要预留的扳手操作空间为接头径向外侧至少15mm的余量，轴向方向不需要额外预留操作空间，因为锁紧螺母的旋合行程仅为3-4个螺距，管材插入到位后直接旋紧螺母即可。接头的总长度根据适配管径不同有所区别，适配8mm管的规格总长度约32mm，两端的管材插入深度各为10mm，现场配管时需要在管端标记插入深度线，保证管材插到底部台阶，避免出现插入不到位导致的密封失效问题。

　　实际工况使用中，这类接头能承受的工作压力根据密封材质和卡套硬度有所区别，常规不锈钢材质配丁腈橡胶密封的结构，在气动回路1MPa以内的工作压力下能实现零泄漏，在液压回路3MPa以内的低压工况下也能稳定工作。需要注意的是，这类接头仅适配硬管连接，比如紫铜管、尼龙硬管、铝管这类有一定刚性的管材，不能用来连接软管，软管连接需要搭配专门的宝塔接头或者快插接头。另外装配时不需要在螺纹处缠绕生料带，因为它的密封是靠卡套和管材的咬合实现，螺纹仅提供锁紧力，缠绕生料带反而可能导致螺纹旋紧力矩不足，影响卡套的咬合深度。

　　建模过程中要注意几个容易出错的细节：一是本体内锥面和卡套外锥面的角度差必须准确，不能做成同角度，否则卡套无法切入管材；二是卡套的内孔要比适配管材外径大0.1mm左右，保证卡套能顺利套在管材上，同时刃口位置要做锐边处理，不能倒圆角，否则会失去咬合能力；三是两端的内孔台阶要做0.2mm的倒角，避免管材插入时被台阶刮削产生碎屑，进入管路系统污染阀件。另外接头的所有棱角位置都要做0.1mm的倒钝处理，避免装配时划伤操作人员，也能避免应力集中导致的零件开裂。

　　这类接头在设备维护时也非常方便，如果某段管路出现破损，只需要松开对应端的锁紧螺母，拔出破损管材，更换新的管材后重新旋紧螺母即可，不需要拆卸整个接头，也不需要更换密封件，维护效率远高于焊接式或者扩口式接头。在有防爆要求的工况下，比如化工车间的可燃气体管路，这种全金属咬合密封的结构也能满足防爆要求，不会像橡胶密封接头那样出现老化泄漏的问题，长期使用的可靠性更高。
