22PAX1/2英寸BSP外螺纹直通过渡管接头

　　在流体输送管路的布设场景中，尤其是中低压液压系统、气动控制回路、工业仪表引压管路的搭建环节，这类直通式外螺纹管接头是管路衔接中最常用的基础连接件之一，主要承担不同管径、不同连接形式管路之间的刚性过渡衔接作用，保障管路通径的一致性与连接密封性，避免管路变径处出现紊流、压降过大或者介质泄漏的问题。这款接头适配22PAX规格的硬管连接端，另一端为1/2英寸BSP平行管螺纹，属于英制管螺纹连接体系，广泛适配采用BSP螺纹标准的进口液压阀块、仪表设备接口、泵组进出口连接位，在引进的欧洲产工业设备管路维护、替换场景中适配性极强，尤其是对应HENNINGS LEVEUMA系列的管路配套件，可直接替换同规格原厂接头，无需额外加工适配接口。

　　从结构设计来看，接头整体采用一体式六角棒料切削加工成型，中间的六角扳拧位尺寸符合标准紧固件的扳拧空间要求，安装时可采用普通开口扳手或者套筒直接施加扭矩，无需定制专用工装，六角位的厚度经过扭矩校核，能够承受该规格螺纹额定安装扭矩下的挤压应力，不会出现扳拧变形、棱角崩损的问题。硬管连接端采用卡套式密封结构设计，适配对应规格的金属卡套，当硬管插入接头内孔后，通过拧紧锁紧螺母推动卡套变形咬合硬管外壁，同时实现硬管的轴向固定与径向密封，这种连接形式无需在硬管端额外焊接接头或者加工扩口，现场安装效率高，可拆卸重复使用多次，适合需要频繁拆装维护的管路场景。BSP螺纹端的密封形式可根据实际工况选择，若为密封管螺纹可配合生料带、

　　螺纹密封胶实现螺纹副密封，若为平行螺纹则可在螺纹根部加装组合密封垫圈，实现端面静密封，两种密封形式都能满足16MPa以下工作压力下的密封要求，适配矿物液压油、压缩空气、水基乳化液等常规工业流体介质。从安装边界尺寸来看，接头总长度控制在短尺寸直通接头的常规范围内，六角对边尺寸符合ISO标准紧固件的尺寸规范，安装时相邻接头的中心距只要满足扳手活动空间即可，不会出现相邻接头干涉无法扳拧的问题；接头内孔通径与两端连接的管路通径完全匹配，没有出现通径缩口的问题，能够保障介质输送过程中的流道顺畅，减少介质在接头处的压力损失，避免长期通流后出现杂质淤积在接头内腔的情况。在实际选型应用中，这类接头常被用在机床液压站的外接管路、

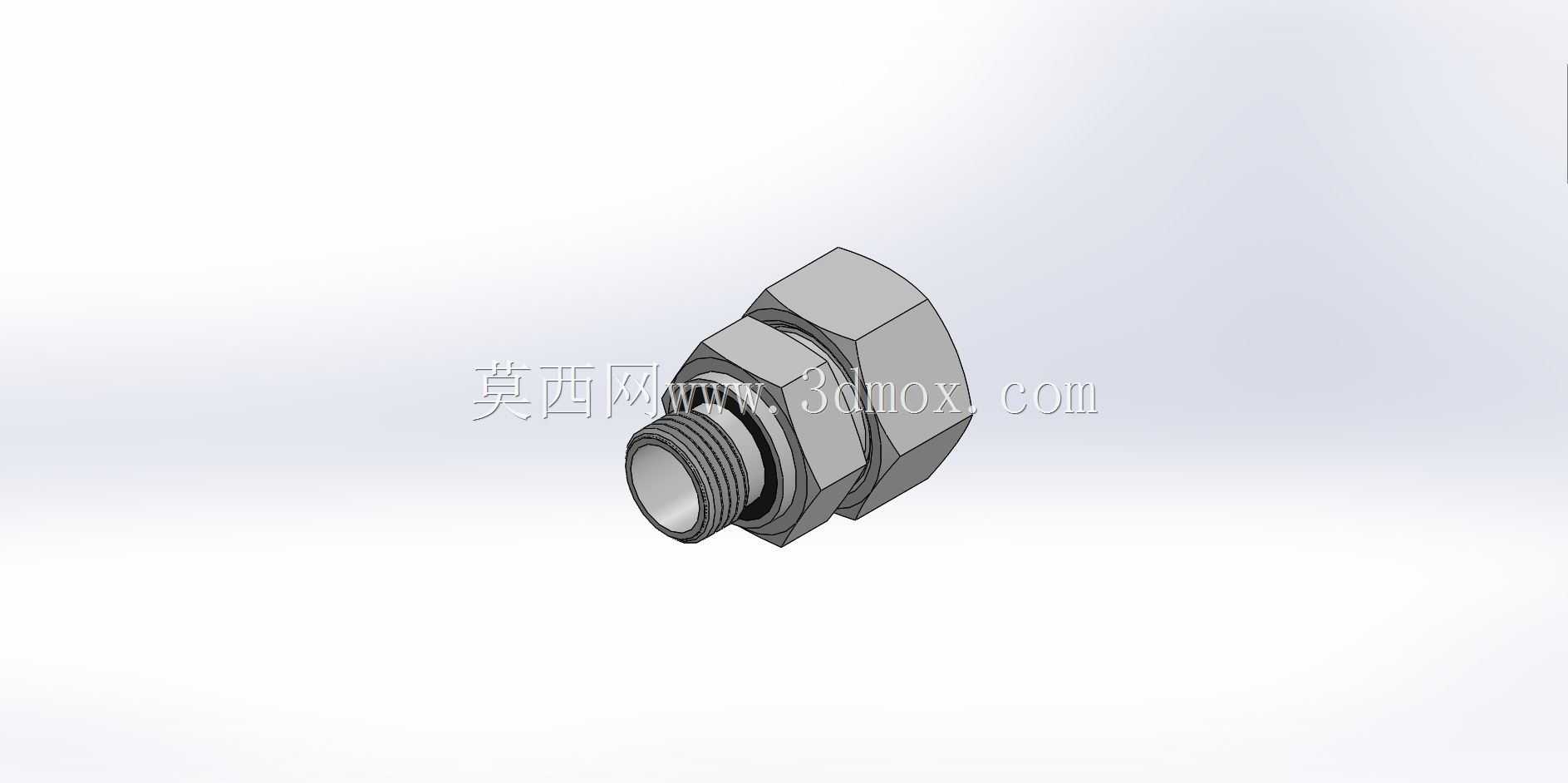

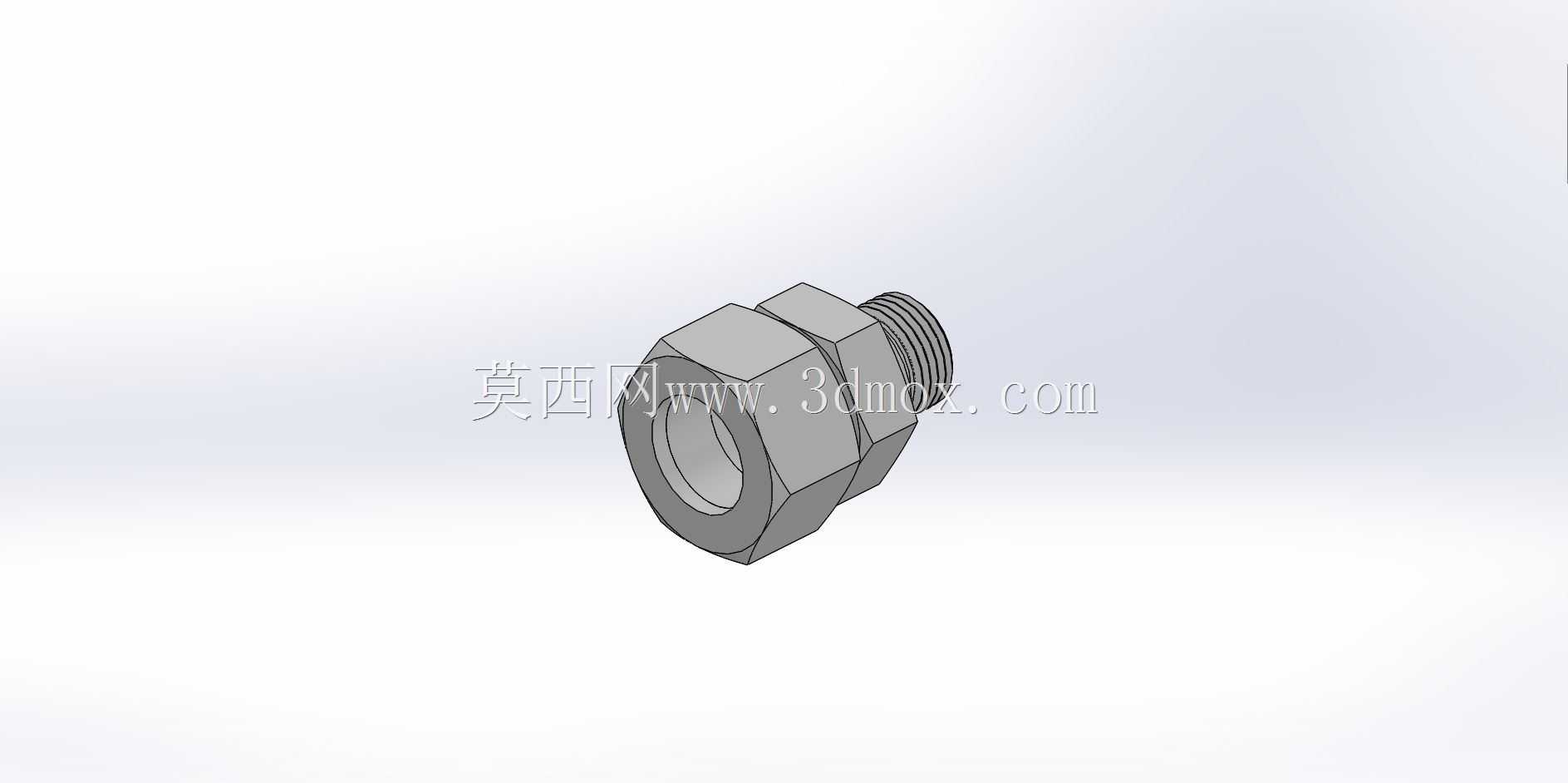

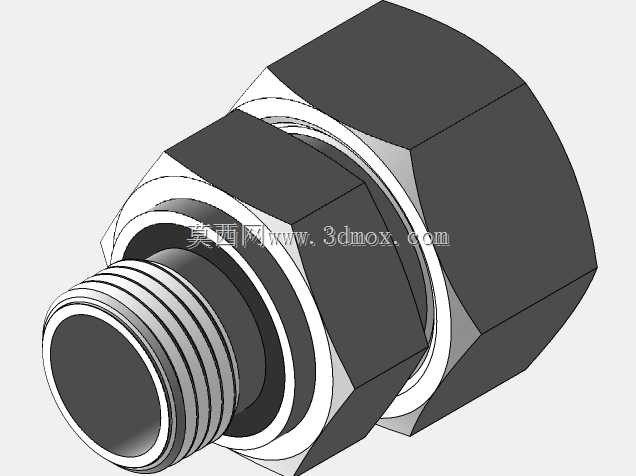

　　工业自动化生产线的气动管路排布、压力传感器的引压管衔接、中小型液压设备的阀组外接管路位置，相比焊接式管接头，它不需要现场焊接作业，不会出现焊渣残留堵塞管路、焊接热应力导致接头变形的问题，安装后即刻可以投入试压，大幅缩短现场管路施工的周期。建模过程中严格按照对应系列接头的实际加工尺寸还原，所有倒角、退刀槽、螺纹收尾的细节都和实物保持一致，六角扳拧位的棱角倒钝处理也完全符合实际加工工艺要求，既可以用于管路系统的三维布线装配干涉检查，也可以作为管路安装培训的演示模型，还能用于非标设备设计时的管路布局选型参考，提前预判接头安装所需的操作空间，避免设备装配阶段出现管路与其他结构件干涉、扳手操作空间不足无法拧紧的问题。接头的材质默认采用常规的碳钢镀锌处理，也可以根据实际工况更换为304不锈钢、黄铜等材质的同结构接头，三维模型的结构参数完全通用，仅需调整材质属性即可适配不同腐蚀工况的使用需求，在食品级流体管路、化工腐蚀介质输送场景中，只需要更换对应材质的同尺寸接头即可直接替换安装，连接尺寸完全通用。
