16PAX3/8英寸BSP外螺纹六角直通管接头

　　在中低压流体输送管路的布设场景里，这类六角直通外螺纹管接头是管路对接环节的核心基础连接件，常见于小型液压站控制油路、气动设备气源支路、工业仪表测量引压管路的搭建作业中，承担不同通径管路之间的刚性对接、密封保压功能，避免管路输送的液压油、压缩空气、低压水等介质出现泄漏问题。从实际工程使用的角度看，这类接头的核心功能是实现一端硬管/软管卡套连接、另一端BSP英制管螺纹对接的过渡，适配3/8英寸通径的管路连接需求，额定工作压力匹配16MPa级别的中低压管路工况，能够覆盖绝大多数常规工业设备的辅助管路连接要求，不需要额外加工过渡转接头就能直接完成管路对接，大幅降低现场管路布设的加工成本与装配周期。

　　设计这类接头的时候，首先要优先保证螺纹连接的同轴度要求，外螺纹段与六角本体的同轴度公差需要控制在0.05mm以内，避免螺纹旋接后出现偏斜导致密封面贴合不严的问题；六角本体的对边尺寸严格遵循标准紧固件的尺寸规范，适配常规开口扳手的作业空间，现场装配时不需要定制特殊工装就能完成拧紧作业，拧紧力矩的范围也匹配常规碳钢接头的材料屈服强度，不会出现拧紧力矩过大导致螺纹滑牙、或者力矩不足导致密封失效的问题。接头的密封结构采用端面密封配合螺纹密封的组合形式，外螺纹根部的密封台肩加工有粗糙度Ra1.6的密封端面，装配时配合密封垫圈就能实现端面静密封，同时BSP螺纹本身的牙型配合也能起到辅助密封的作用，双重密封结构能够在工况压力波动、轻微管路振动的场景下保持长期密封可靠性，不会因为设备运行的持续振动出现密封松动泄漏的问题。

　　从安装边界尺寸来看，这类接头的整体轴向长度控制在紧凑范围内，六角本体的最大外径不会超过同规格标准接头的尺寸上限，在密集排布的阀组安装板上布设时，不会和相邻的接头、阀件产生空间干涉，预留的扳手操作空间也符合常规管路装配的作业要求，不需要额外调整相邻元件的安装位置就能完成装配。接头的内孔通径严格匹配3/8英寸管路的通流要求，通流截面没有突变结构，能够减少介质流经接头时的压力损失，避免出现节流发热、介质流阻过大的问题，对于液压系统来说，更低的流阻能够减少系统的无用功损耗，提升整套液压系统的运行效率。

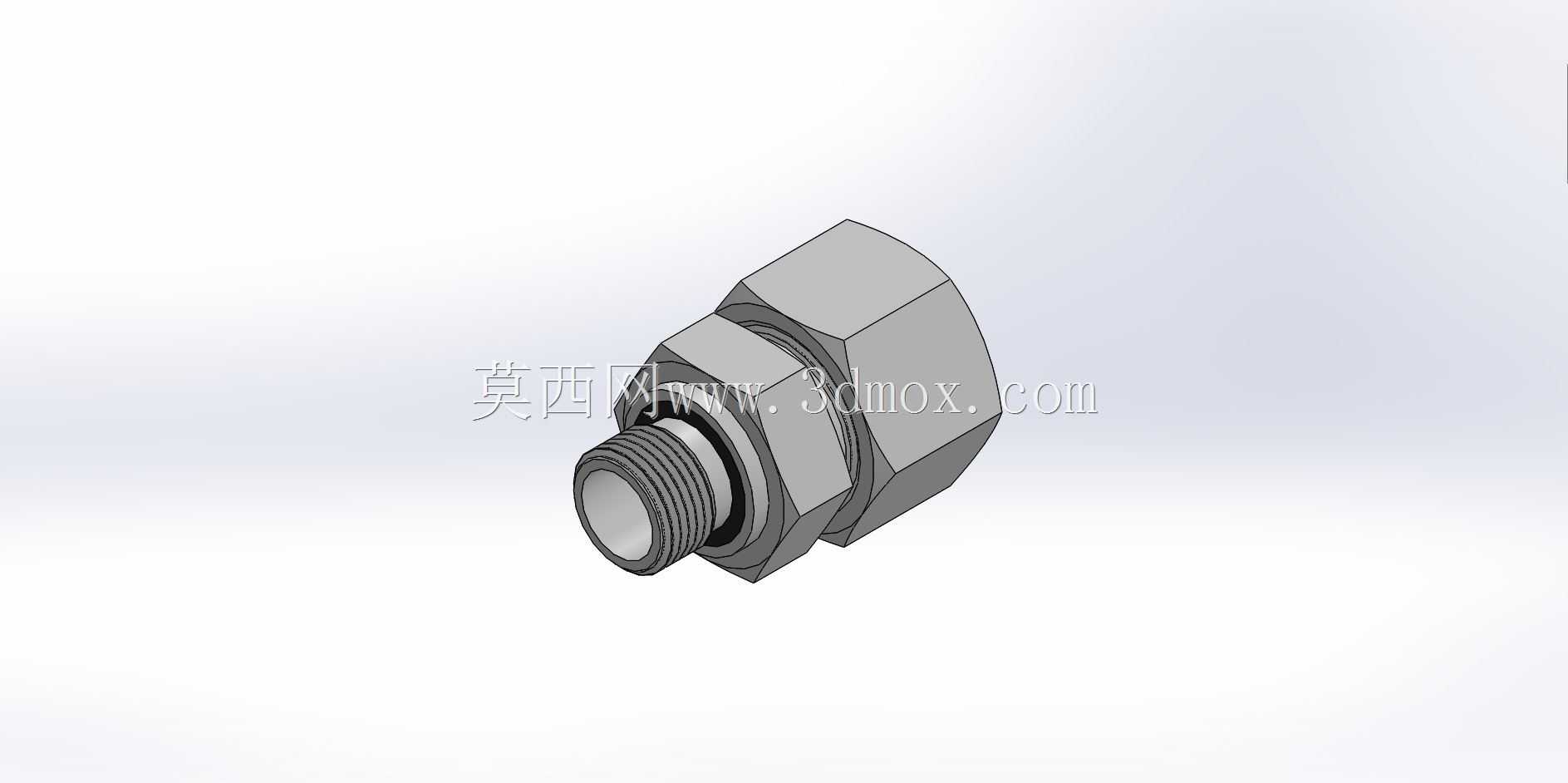

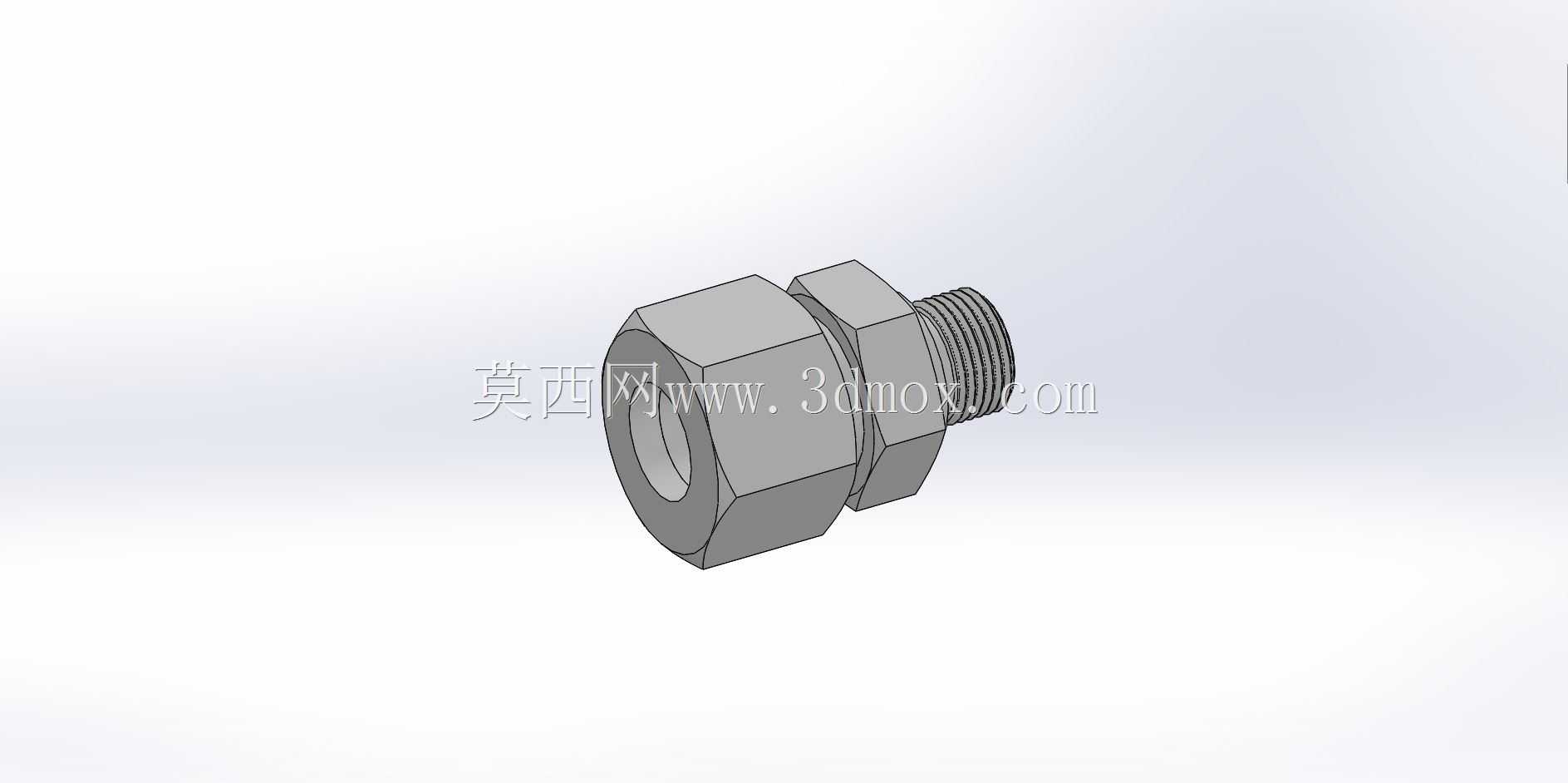

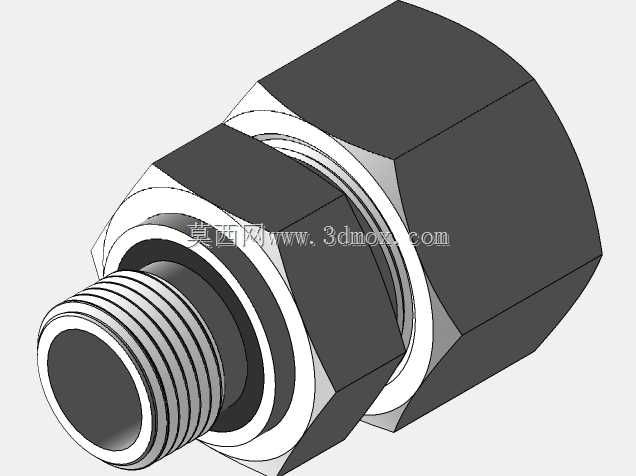

　　在三维建模的过程中，这类接头的建模需要重点关注几个关键尺寸的准确性：首先是BSP外螺纹的牙型参数，必须严格遵循英制管螺纹的标准尺寸，牙型角55度，螺纹大径、中径、小径的公差符合标准要求，避免建模尺寸偏差导致3D打印或者机加工后的零件无法正常旋接；其次是六角本体的对边、对角尺寸，要和标准扳手尺寸匹配，不能出现对边尺寸过大导致扳手无法卡入、或者对边尺寸过小导致拧紧时打滑的问题；另外密封端面的平面度要求也需要在建模时体现，密封台肩的端面不能有建模导致的曲面偏差，保证后续加工后能够实现可靠密封。对于管路布局设计的工程师来说，准确的接头三维模型能够提前在装配环境中验证管路的布设路径，检查接头和周边元件的空间间隙，避免现场装配时出现干涉问题，减少管路返工的概率。

　　这类接头在实际选型时，除了匹配通径和螺纹规格之外，还需要根据输送介质的类型选择对应的材质，常规矿物液压油场景使用碳钢镀锌材质即可，有腐蚀性介质的场景可以更换为不锈钢材质，不过核心的连接尺寸、安装边界都是统一的，三维模型的尺寸参数可以直接复用，只需要调整材质属性就能适配不同的使用场景。在设备的日常维护中，这类标准接头的互换性很强，出现密封件老化、接头磨损的问题时，可以直接采购同规格的标准件快速更换，不需要对原有管路进行修改，大幅降低设备的维护成本与停机时间。
