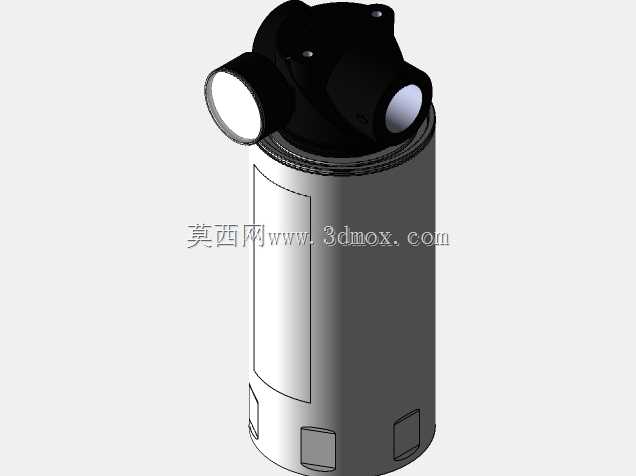

在气动控制系统、精密气动设备配套、工业气源处理环节中,压缩空气的洁净度直接决定下游气动元件的使用寿命与设备运行稳定性,这款过滤装置正是针对林哈-布拉格地区工业现场干馏工艺配套的气源净化需求开发,适配当地工业气源中混杂的固态颗粒、冷凝油雾、微量水分的过滤场景,可直接接入车间压缩空气主管路或设备前端支管路,为后续气动阀、气缸、精密气动仪表提供符合洁净度要求的压缩空气。从结构设计来看,整体采用立式筒状布局,主体滤筒为圆柱形承压结构,顶部集成阀组与压差指示单元,这种布局的核心考量是压缩空气进入滤筒后,气流沿筒体轴向流动,杂质在重力与滤材拦截双重作用下沉积在筒体下部,避免滤材局部过早堵塞,延长单次维护的使用周期。

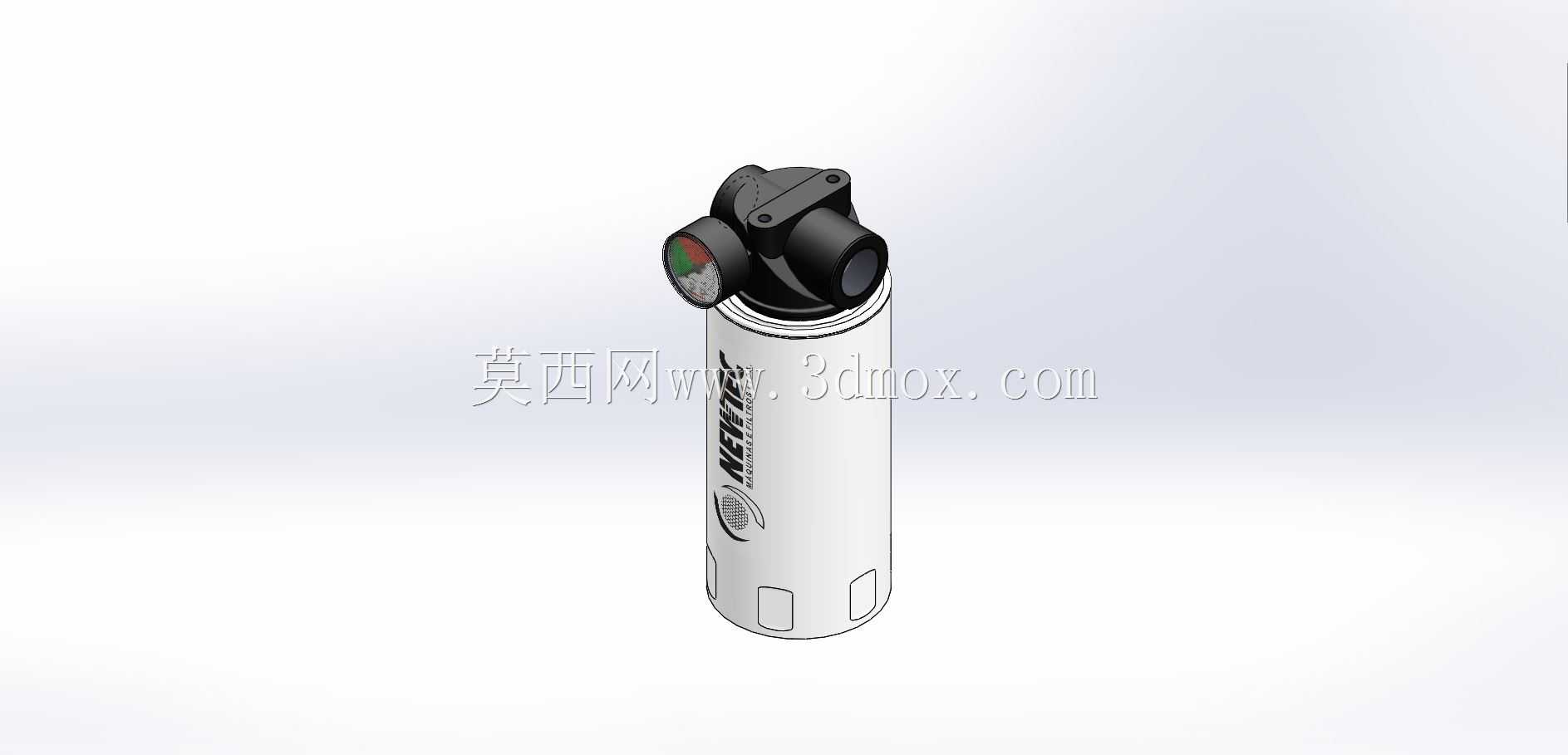

顶部的黑色集成阀座采用侧向进出气接口设计,接口规格为BSP1寸管螺纹,属于气动系统通用的连接标准,无需额外转换接头即可直接对接常规压缩空气管路,阀座上集成的圆形压差表可实时显示滤筒前后的压力差值,当压差达到设定阈值时,现场运维人员无需拆解设备即可判断滤材堵塞状态,及时安排更换维护,避免因过滤阻力过大导致下游气源压力不足,影响设备正常运行。滤筒筒体采用薄壁承压结构设计,外壁做了防滑凹槽处理,一方面增加筒体结构刚性,降低薄壁筒体在额定工作压力下的形变量,另一方面在运维人员拆卸更换滤材时,可提供足够的摩擦力,无需专用工具即可手动旋开筒体完成滤材更换,适配工业现场快速维护的需求。从安装边界来看,整体安装占用空间为小直径立式圆柱空间,
进出气接口位于顶部同一侧,安装时仅需预留顶部阀组的操作空间与筒体下部的拆卸空间即可,无需额外的侧向操作余量,适合在设备内部气源处理单元、车间管路旁的紧凑安装位部署,可直接通过顶部阀座的安装孔固定在安装支架或设备壁板上,安装姿态保持垂直即可保证过滤效果与杂质沉积效率。功能层面,该过滤装置针对干馏工艺现场的气源特性做了适配,可过滤压缩空气中5微米以上的固态杂质,同时拦截液态油滴与冷凝水滴,过滤后的气源可满足常规气动执行元件、气动传感器的用气要求,避免杂质进入气动元件造成阀芯卡滞、密封件磨损、仪表测量精度下降等常见故障。设计过程中,顶部阀座与滤筒的连接采用螺纹旋合加密封件的结构,既保证承压状态下的密封性能,又兼顾维护拆卸的便捷性,
阀座内部的流道做了圆弧过渡处理,降低压缩空气通过时的局部阻力,减少不必要的气源压力损失,相比直角流道的同规格过滤器,压力损失可降低15%左右,更适合长距离气源输送管路的末端部署。压差指示单元采用纯机械结构,无需额外供电即可工作,适配工业现场复杂的供电环境,不存在电子元器件在潮湿、多尘环境下失效的问题,指示表盘采用红绿分区标识,绿色区域代表滤材状态正常,红色区域代表需要更换滤材,现场人员无需专业培训即可快速识别设备状态。筒体下部的三个均匀分布的凹槽除了防滑作用外,还可作为积液区的液位观察参考,当沉积的液态杂质接近凹槽下沿时,即使压差未达到阈值,也可安排排污操作,避免液态杂质被气流裹挟进入下游管路。在实际选型应用中,该过滤装置的额定处理流量适配1寸管路的常规供气量,可配套单台中型气动设备或3-5台小型气动设备的气源处理需求,安装时需注意进出气方向与阀座上的标识一致,避免反向安装导致滤材被气流冲坏,排污操作可在设备停机时通过底部的排污阀完成,无需拆解整个筒体,日常维护工作量极小。从三维建模的角度来看,该模型完整还原了产品的所有外部结构特征,包括阀座的安装孔位、进出气接口的螺纹尺寸、压差表的外形、筒体的防滑凹槽、品牌标识的位置,可直接用于设备气源处理单元的布局装配仿真,验证安装空间是否充足、管路对接是否存在干涉,也可用于工业现场的运维培训演示,帮助运维人员快速熟悉设备结构与维护操作要点。
- 全部评论(0)
- 模板大小: 4.18 MB
- 售价:5金币
- 下载次数: 54
- 系统要求: SOLIDWORKS,Rendering,Parasolid,STEP / IGES,Other
- 软件分类: 过滤器
