3/8英寸BSP螺纹Y型黄铜过滤阀结构

　　在民用给排水、小型液压回路、气动控制管路以及暖通供水支路中，这类Y型结构的螺纹连接过滤部件是管路系统里极易被忽略但直接影响下游元件寿命的核心小件。不同于大口径法兰连接的工业过滤设备，3/8英寸规格的BSP螺纹款过滤件，主要适配通径10mm左右的小流量管路，常见于设备冷却水支路、气动三联件前端预处理、家用燃气具进气支路、小型液压站控制油回路这类对安装空间有严格限制的场景，安装时不需要额外焊接或者配对法兰，直接通过两端的平行管螺纹和管路旋合，配合生料带或者紫铜垫片就能完成密封，现场拆装维护的门槛极低。

　　从结构设计逻辑来看，这款过滤件采用Y型斜置滤腔的布局，并非随意选定的外形：流体从入口进入后，会顺着斜向的滤腔导向先接触内置的滤网组件，杂质被拦截在滤腔的存污段，过滤后的介质从出口端流出，这种斜向结构相比直通式过滤结构，流体经过时的局部阻力损失更小，不会在阀腔内形成大面积的涡流滞流区，同时滤腔的倾斜角度刚好预留了足够的操作空间，后期清理滤网时不需要把整个部件从管路上拆下来，只需要拧下滤腔端部的密封螺塞，就能抽出内置的滤网进行冲洗或者更换，日常维护的工作量被压缩到最低。阀体整体采用黄铜锻压成型的工艺路线，而非铸造件，材料本身的致密度更高，承压能力更强，面对水、低压油气、常温压缩空气这类常见介质时，抗腐蚀性能完全满足长期使用要求，黄铜材质的切削加工性能优异，螺纹加工的精度更容易保证，不会出现铸铁件常见的砂眼渗漏问题。

　　从安装边界尺寸来看，这款过滤件两端的BSP3/8平行管螺纹符合英制管螺纹的标准尺寸参数，螺纹有效旋合长度控制在12mm左右，安装时不需要预留过长的螺纹咬合段，阀体整体的轴向长度不到70mm，滤腔突出主体的径向尺寸控制在40mm以内，在排布密集的小型设备管路里，不会和相邻的阀件、管路接头产生安装干涉。滤腔端部的螺塞采用外六角结构，使用普通活动扳手或者对应规格的开口扳手就能完成拆装，不需要定制专用工具，现场运维的适配性很强。内置的滤网采用冲孔铜网搭配不锈钢衬网的结构，默认的过滤精度可以适配大多数常规工况的杂质拦截需求，如果遇到对过滤精度有特殊要求的场景，只需要拆开螺塞更换对应目数的滤网即可，不需要更换整个阀体，部件的通用互换性很强。

　　在实际选型应用中，需要注意这款过滤件的安装方向，阀体上铸造的流体流向箭头必须和管路内介质的流动方向保持一致，如果装反的话，不仅会大幅增加管路的阻力损失，还会导致拦截的杂质无法存留在滤腔的存污段，直接被介质冲向下游元件，失去过滤保护的作用。安装位置一般选在减压阀、电磁阀、流量调节阀这类精密控制阀件的上游端，距离被保护元件的直管段长度保持在5倍管径以上，避免因为阀件附近的流体紊流影响过滤效果。在气动系统中使用时，因为压缩空气内可能夹带冷凝水，这款过滤件的滤腔下端可以根据需求选配小型排污阀，定期排出积存的污水和杂质，不需要每次都拧开螺塞清理；在热水供暖支路使用时，黄铜材质的热膨胀系数和常用的镀锌钢管、铜管接近，长期在温度循环变化的工况下，螺纹连接处不容易因为热胀冷缩出现渗漏问题。

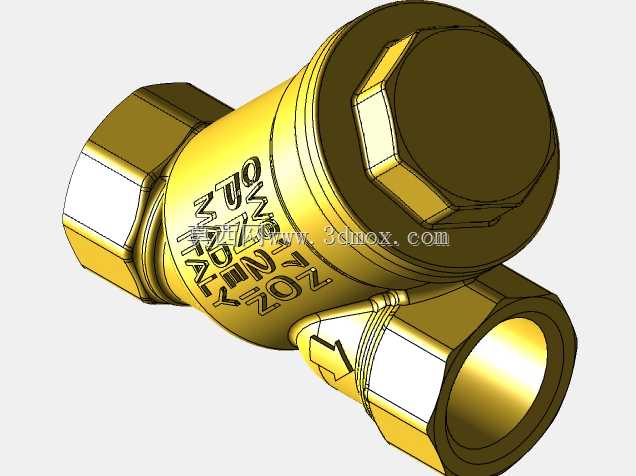

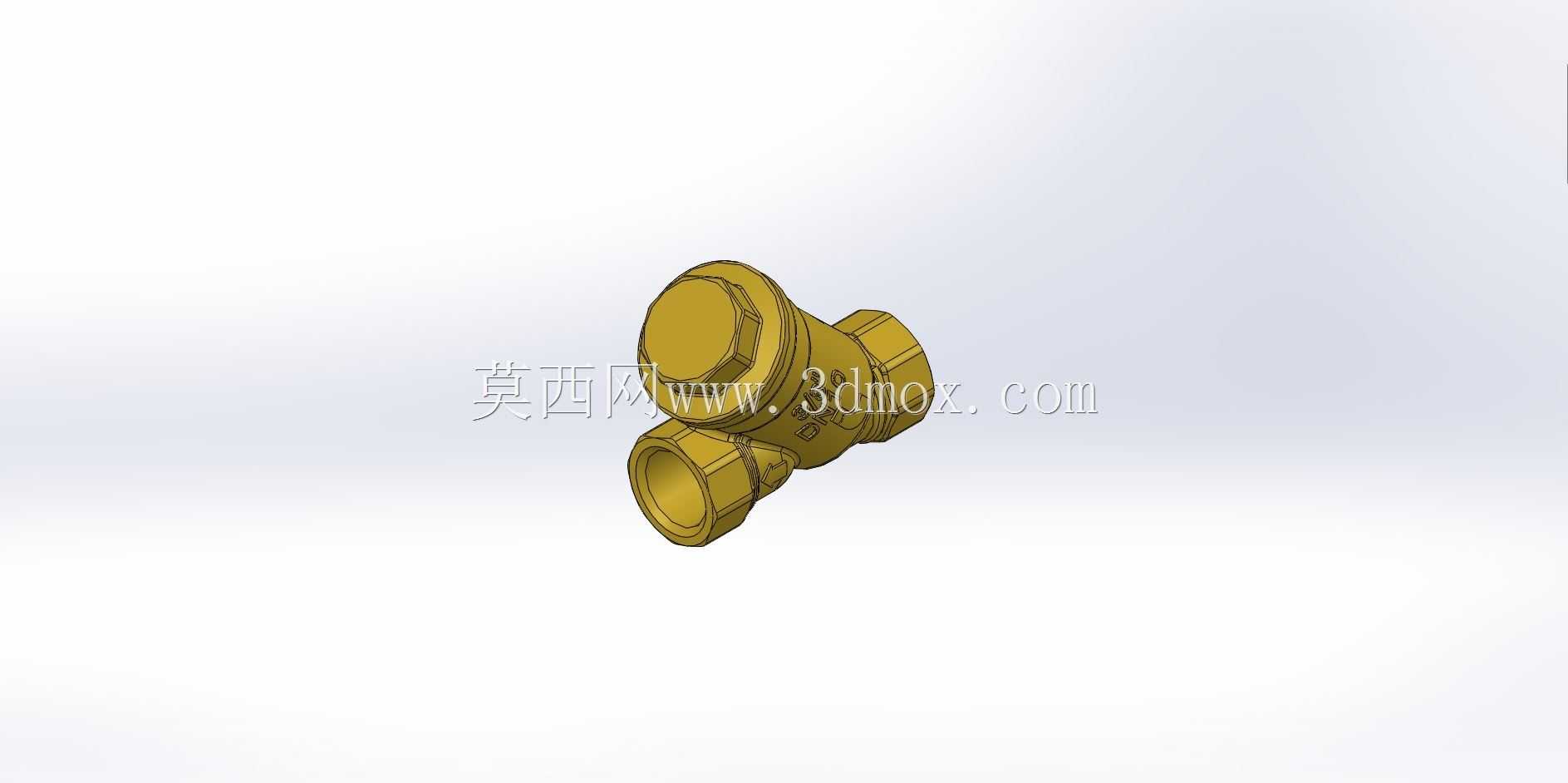

　　从建模的细节还原度来看，这个三维结构完整复现了阀体的锻压外形过渡圆角、螺纹段的退刀结构、滤腔螺塞的密封面角度、内置滤网的安装定位台阶，甚至连阀体上铸造的流向标识凸台都做了还原，在做管路系统的三维排布设计时，可以直接调取这个模型进行装配干涉检查，不需要再手动测绘建模，能够大幅缩短小型流体管路的设计周期。建模时对各个配合面的尺寸公差做了符合实际加工要求的预留，比如螺塞和滤腔的配合螺纹、阀体两端的连接螺纹尺寸，都按照实际管件的配合公差做了偏移，装配模拟时不会出现面干涉的问题，导出的工程图可以直接作为加工参考或者选型比对的依据。
