1又1/4寸BSP内螺纹直角管接头

　　做流体管路布局的时候，这类直角内螺纹管接头是绕不开的基础连接件，尤其是在空间紧凑的设备阀组、传感器安装工位，直通过头没法拐向的位置，就得靠这类90度转向的接头完成管路走向调整，同时兼顾连接密封的可靠性。

　　从实际应用场景来看，这类BSP螺纹的直角接头覆盖的工况很广，气动控制回路里压缩空气管路的转向排布、低压液压系统的油路接驳、甚至部分工业供水、润滑系统的管路连接都能见到它的身影，尤其是配套带BSP外螺纹接口的传感器、阀件时，不需要额外做螺纹转换，直接拧入就能完成密封对接，省去了变径接头带来的额外泄漏点。

　　从功能特性上看，这个接头采用等径内螺纹设计，两端都是1又1/4寸的BSP圆柱管螺纹，这类螺纹属于惠氏管螺纹系列，牙型角55度，密封依靠螺纹配合面的填充物或者端面密封实现，相比锥螺纹，它的同轴度更好，拧紧后不会出现螺纹偏斜的问题，适合对管路对齐度有要求的安装场景。接头本体采用整体式结构，没有拼接焊缝，流体在转角处的流道做了圆弧过渡处理，不会出现直角死区，能减少流体流经时的压力损失，也避免了介质残留堆积在转角位置，不管是输送压缩空气、液压油还是轻度腐蚀性的工业流体，都能保证流道通畅。

　　设计这类接头的时候，首先要考虑的是安装边界的干涉问题，接头的六角外形是为了满足扳手拧紧的操作空间需求，建模的时候要预留足够的扳手卡位尺寸，不能只做理论外形，不然实际装配时扳手卡不进去，根本没法完成拧紧操作。其次是螺纹的配合公差，BSP内螺纹的精度要符合对应标准的公差带要求，螺纹小径、中径的尺寸偏差要控制在合理范围，太松了密封不住容易泄漏，太紧了拧入时会出现螺纹咬死的问题，尤其是金属材质的接头，公差控制不到位很容易在装配时损坏外螺纹件。另外转角处的壁厚要做均匀性处理，不能因为流道的圆弧过渡导致某一侧壁厚过薄，承压时出现开裂风险，常规工况下这类接头要承受10bar以上的工作压力，壁厚计算要留够安全系数，同时还要考虑介质温度带来的材质强度变化。

　　外形尺寸方面，这个接头的两个接口轴线呈90度垂直分布，两个内螺纹孔的端面到转角中心的距离要匹配常规管路安装的间距要求，六角对边尺寸符合对应螺纹规格的标准扳手尺寸，整体外轮廓没有突出的锐边，安装时不会划伤相邻的管路或者线缆。安装边界上要注意，接头拧入外螺纹件时，螺纹端的有效啮合长度要达到螺纹直径的1倍以上，保证连接强度，同时扳手操作空间要预留至少10mm的周边间隙，避免拧紧时和周边结构发生碰撞。另外在排布三维管路的时候，要注意接头的转向角度，提前在模型里调整好接头的安装方位，避免实际装配时出现接头朝向错误，导致管路没法对接的问题。

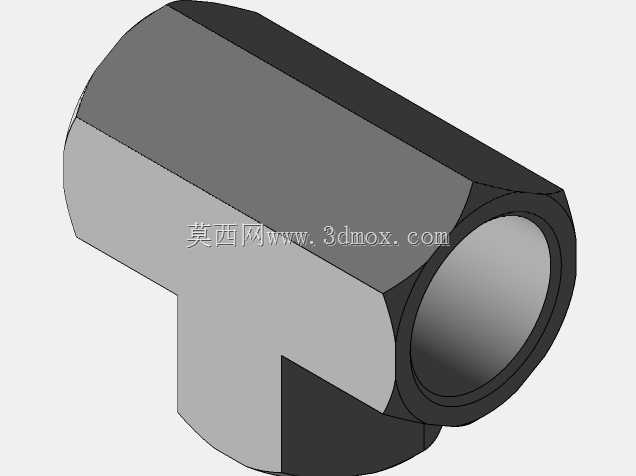

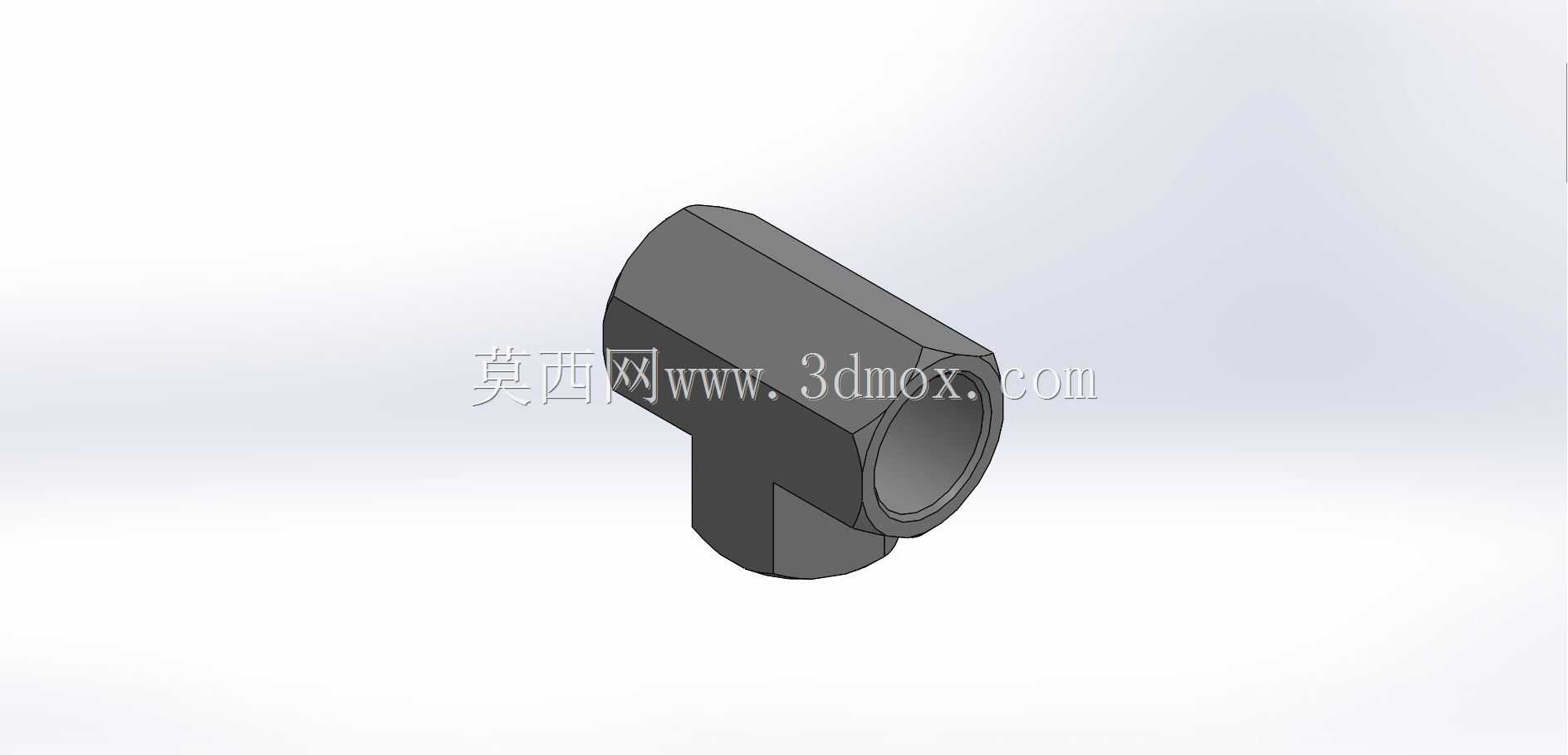

　　从建模逻辑上来说，做这个接头的三维模型时，先绘制两个垂直相交的圆柱体作为本体基础，然后切除出内部的流道，转角处做等半径的圆角过渡，保证流道顺滑，之后在两个端面上拉伸切除出内螺纹的底孔，再按照BSP螺纹的牙型参数做螺旋扫描切除，最后做出六角的扳拧结构，对外棱边做小倒角处理，去除锐边。建模时要注意螺纹收尾的位置，不能让螺纹延伸到本体内部的流道里，不然会出现流体冲蚀螺纹牙的问题，影响接头的使用寿命。另外模型的装配基准要选在其中一个螺纹的端面或者轴线上，方便在装配体里和其他管路元件做配合定位，减少装配约束的冗余。

　　实际选型的时候，除了螺纹规格要匹配，还要根据输送的介质选择对应的接头材质，普通气动回路用碳钢镀锌的材质就能满足需求，有腐蚀性介质的工况要选不锈钢材质，食品级工况还要做表面抛光处理，不过这个模型的结构尺寸是通用型的，不管换什么材质，核心的安装尺寸、螺纹参数都是统一的，能直接适配同规格的BSP外螺纹元件。
