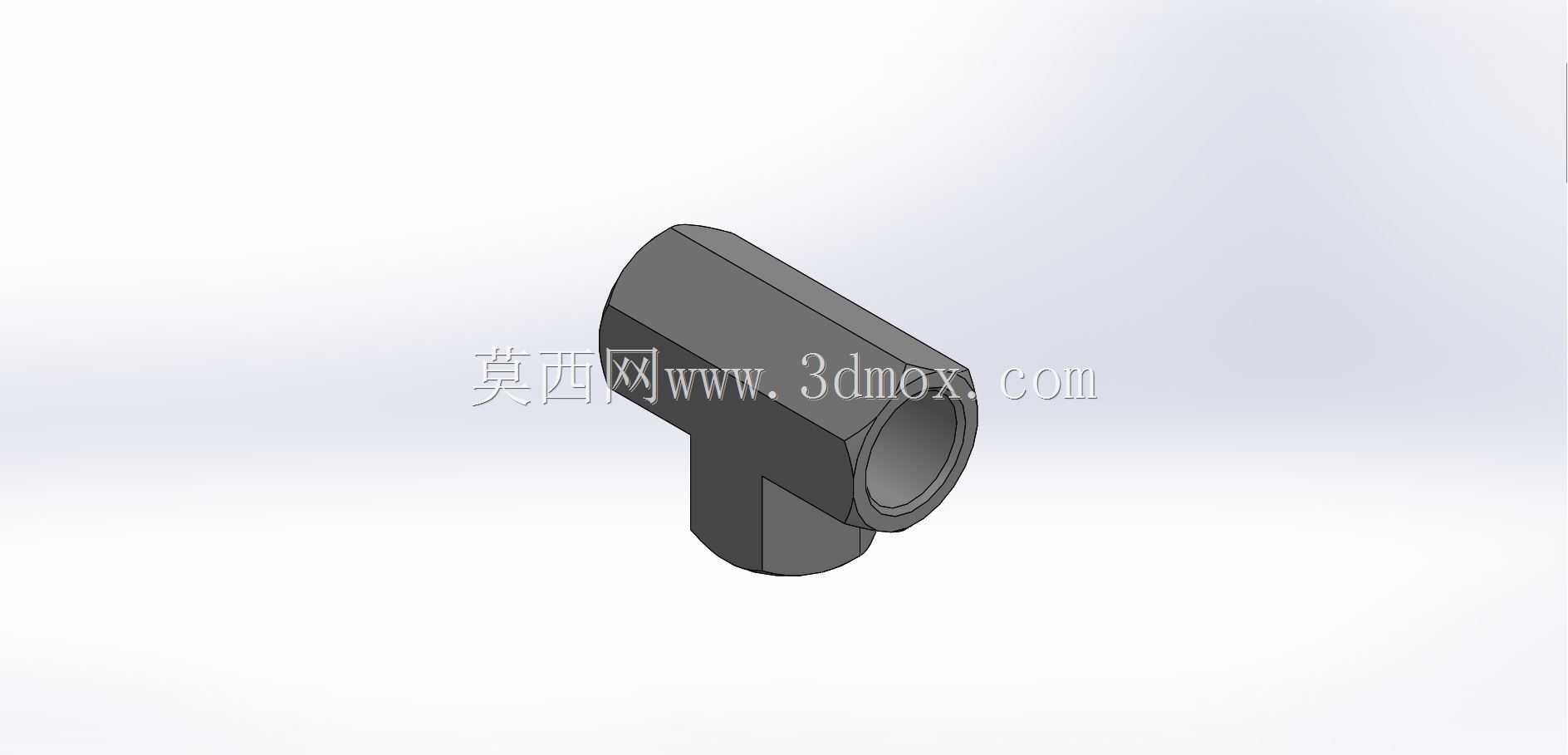

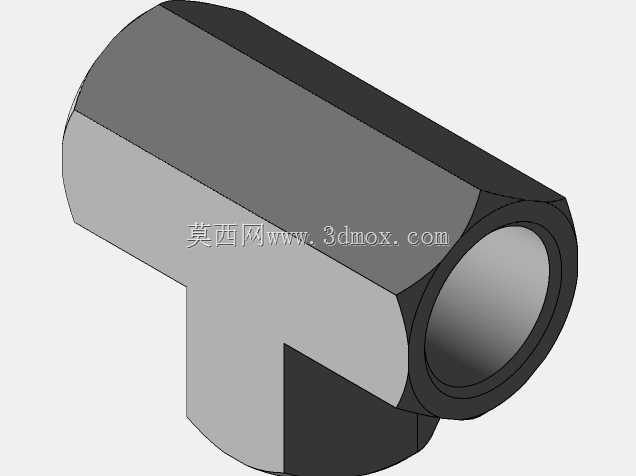

1英寸BSP内螺纹直角三通管路接头

　　在流体输送系统的管路布设作业中，直角三通接头是改变管路走向、实现支路分流的核心连接件，这款1英寸BSP螺纹规格的直角三通，适配公称通径25mm左右的流体管路，可在液压站油路布设、气动控制回路搭建、低压给排水管路改造、小型化工流体输送支路等场景中使用，能够在管路直角转向位置同时完成主路贯通与侧向支路的引出，减少管路拼接所需的接头数量，降低管路泄漏点的分布密度。从结构设计逻辑来看，这款接头采用等径三通布局，三个连接端均为标准BSP圆柱内螺纹，螺纹牙型严格遵循英制管螺纹标准，牙距、牙高公差控制在通用管路连接的允许范围内，装配时配合生料带、螺纹密封胶或者组合密封垫圈，即可实现可靠的静密封效果，适配16bar以内的常规工作压力场景，

　　满足大部分工业低压流体输送的压力要求。接头主体采用等壁厚结构设计，转角位置做了圆弧过渡处理，避免直角转角处的应力集中问题，当管路内部存在流体压力脉动或者轻微管路振动时，转角位置不会因为应力突变产生开裂风险，同时内部流道在转角处做了顺滑修型，没有突兀的台阶或者锐角，能够减少流体流经转角时的局部阻力损失，降低管路系统的压力损耗，减少流体湍流产生的振动和噪音。从安装边界来看，接头的六角外形尺寸适配常规活动扳手、呆扳手的夹持范围，现场安装时不需要特殊定制工具，三个接口的轴线两两垂直，其中两个接口处于同一水平轴线形成主流通路，第三个接口垂直于主通路轴线形成侧向支路，安装时可以根据现场管路走向选择任意一个接口作为支路端，

　　不需要额外调整接头的安装方向，降低现场施工的对位难度。接头的端面加工有平整的密封贴合面，当采用端面密封形式时，能够和密封垫圈实现全周均匀贴合，不会因为端面倾斜导致密封失效。在实际设备配套场景中，这类接头常被用在小型液压设备的阀组外接管路、车间压缩空气管路的支路分流、机床冷却系统的冷却液管路布设、小型水处理设备的管路连接等位置，相比焊接式三通，螺纹连接的形式不需要现场焊接作业，安装和后期维护拆卸更加便捷，后期管路改造时可以快速拆装调整管路走向，不需要切割重新焊接管路。设计建模过程中，需要重点控制三个螺纹孔的同轴度和垂直度公差，主通路两个螺纹孔的同轴度偏差需要控制在0.1mm以内，侧向支路螺纹孔与主通路轴线的垂直度偏差不超过0.

　　05mm，避免装配后出现管路别劲的问题，导致接头或者管路产生额外的装配应力；接头外壁的六角夹持面需要保证足够的宽度和平面度，确保扳手夹持时不会打滑，同时六角的棱角位置做了小倒角处理，避免安装过程中划伤操作人员或者损坏相邻的管路元件。内部流道的孔径和螺纹底孔保持一致，没有通径收缩的问题，不会因为接头本身的通径变化限制管路的流量，保证流体输送的效率。在材质适配性上，这类结构的接头可以根据输送介质的不同选择碳钢镀锌、304不锈钢、黄铜等不同材质，建模时的结构尺寸不需要做大幅调整，只需要根据材质的强度特性微调壁厚参数即可，通用化程度较高，能够覆盖大部分常规工业流体输送场景的使用需求。
