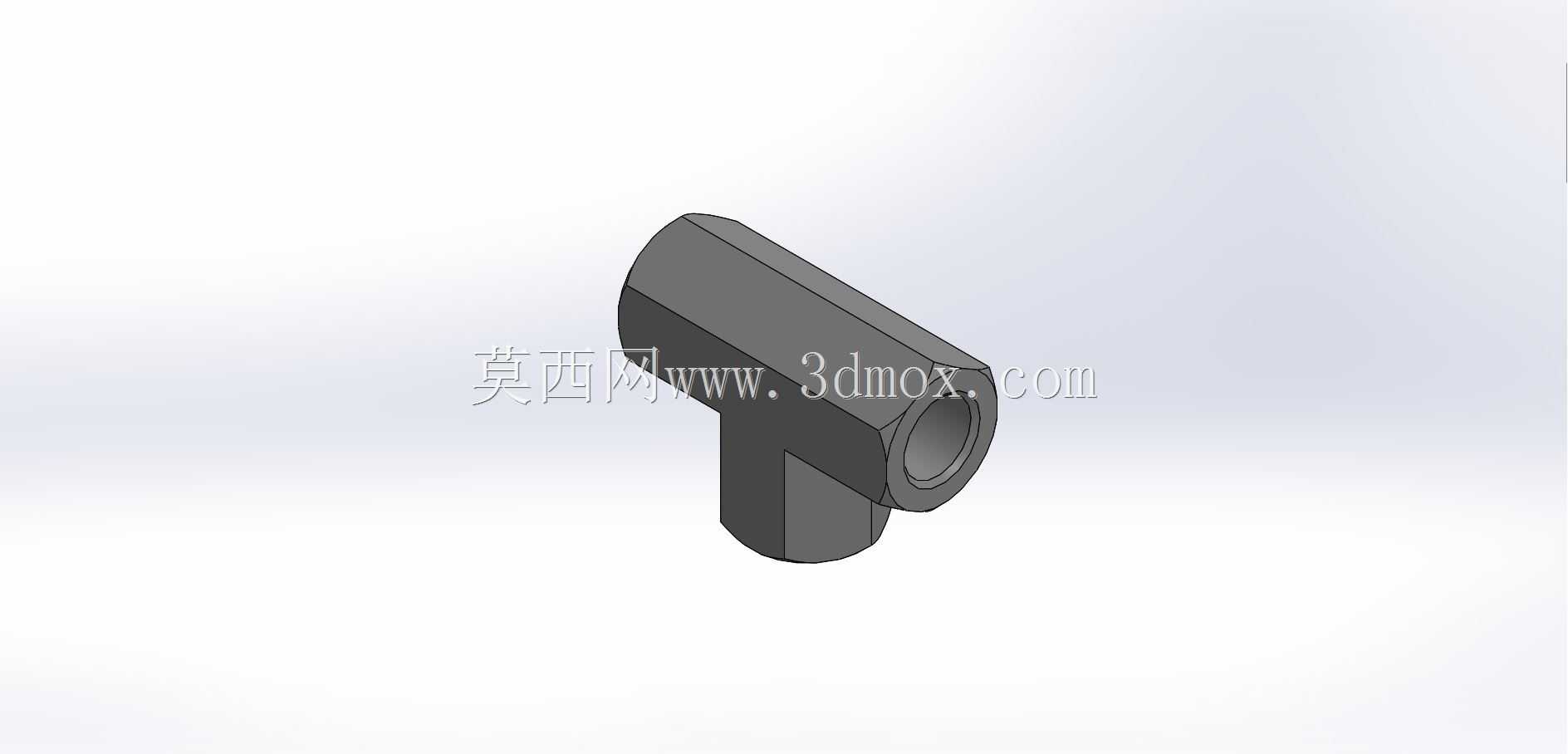

1/8英寸BSP内螺纹直角管接头结构

　　在流体输送管路的布设场景中，直角转向的管路连接需求十分常见，这类T型结构的内螺纹管接头，主要承担管路直角转向、同时预留支路接口的作用，在气动控制回路、低压液压输送系统、小型仪表测量管路中都有广泛应用。日常设备维护中经常能碰到这类接头，比如小型气动设备的气源分配端，需要将主路气流转向后分出支路连接压力表或者小型气动执行元件，这类接头就能直接完成转向加分支的连接需求，不需要额外搭配多个直通接头拼接，减少管路泄漏点的同时也能压缩管路安装的占用空间。

　　从结构设计来看，这类接头采用等径内螺纹设计，三个连接端的螺纹规格统一为1/8英寸BSP管螺纹，BSP螺纹作为英制管螺纹的常用标准，密封性能适配低压流体输送场景，日常使用中如果搭配生料带或者螺纹密封胶，能够稳定承受1MPa以内的流体压力，满足常规气动回路、低压润滑管路的使用要求。接头主体采用等径三通的直角布局，其中两个接口处于同一轴线，第三个接口垂直于该轴线，形成T型的流道结构，内部流道做了等径过渡处理，没有突兀的变径台阶，流体经过时的局部阻力损失更小，不会在转角处形成明显的涡流区，降低管路输送过程中的压力损耗，也能减少杂质在转角位置的沉积概率，避免长期使用后出现流道堵塞的问题。

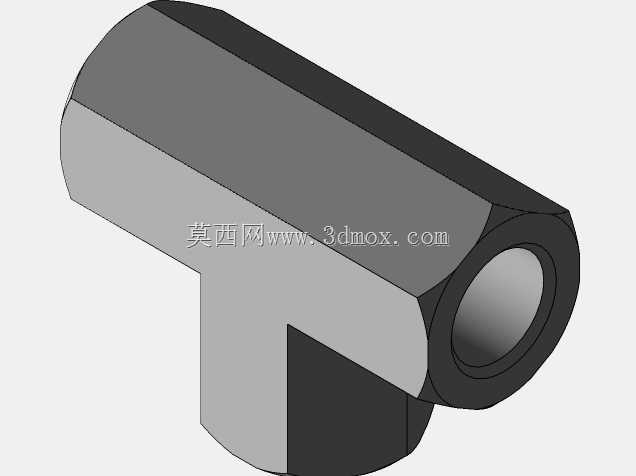

　　外形尺寸方面，这类小规格管接头的整体轮廓紧凑，六角主体的对边尺寸适配常规活动扳手或者开口扳手的夹持需求，安装时不需要特殊工装，普通钳工工具就能完成拧紧操作，安装边界要求低，在狭小的设备内部腔室里也能完成布设。接头的壁厚设计经过强度校核，在保证内部通径满足流量要求的前提下，外壁厚度能够承受管路拧紧时的扭矩载荷，不会因为安装施力过大出现本体开裂的问题，同时接头的端面加工有平整的密封贴合面，当搭配密封垫圈使用时，能够保证端面的密封可靠性，适配不同的密封形式需求。

　　实际选型使用时需要注意，这类接头的材质如果采用碳钢镀锌处理，能够适配常规的压缩空气、润滑油、低压水等介质，如果是有腐蚀性的流体介质，则需要更换不锈钢材质的同结构接头。安装过程中要控制拧紧扭矩，小规格BSP螺纹的拧紧扭矩不宜过大，避免螺纹滑牙或者接头本体变形，安装完成后需要做保压测试，检查三个连接位置是否存在泄漏，尤其是转角位置的内部流道交汇处，是铸造或者机加工过程中容易出现缺陷的位置，保压时需要重点排查。另外在管路布设时，这类接头的位置要预留足够的扳手操作空间，不要贴靠设备壁板安装，否则后期维护拆卸时没有足够的操作空间，会大幅提升维护难度。

　　从建模角度来说，这类接头的建模过程需要重点关注螺纹的建模精度，BSP管螺纹的牙型角为55度，建模时要严格对应标准牙型参数，不能和NPT锥管螺纹混淆，否则后期装配时会出现螺纹不匹配的问题。内部流道的转角位置要做圆角过渡，既符合实际加工的工艺特征，也能在做流体仿真时得到更贴近实际的流场结果。接头的外六角夹持面要做合理的倒角处理，既符合实际零件的加工工艺，也能避免装配时棱角划伤操作人员或者相邻的管路部件。
