16mm管径安装固定夹持座结构设计

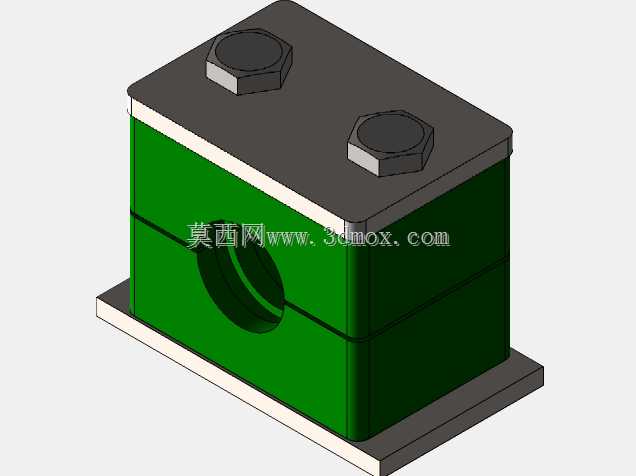

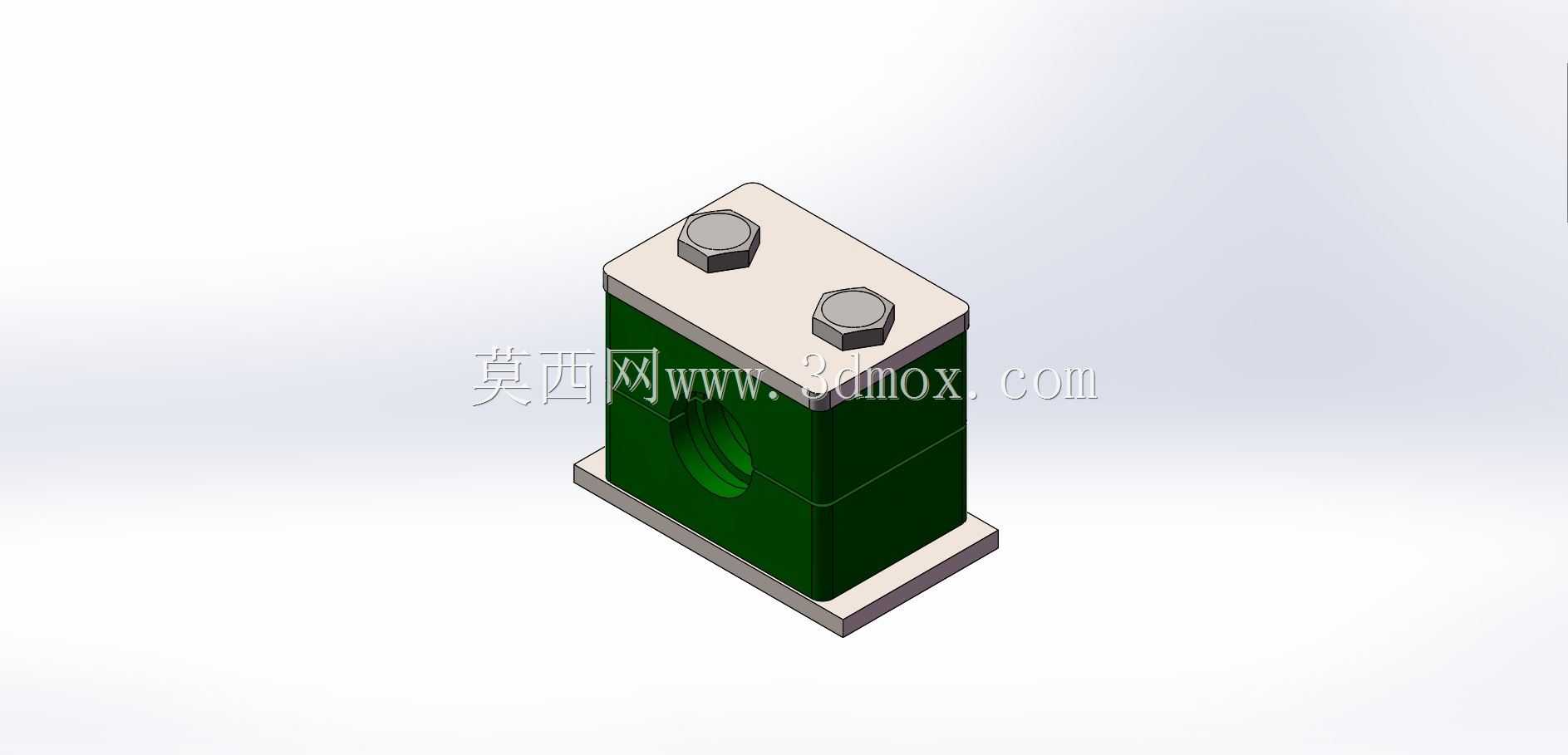

　　做流体管路、气动回路布设的结构工程师都清楚，小管径管路的固定件选型从来不是小事，尤其是16mm这个常用外径规格，不管是气动系统的PU管、低压流体输送的尼龙管，还是小型设备上的硬质塑管、薄壁金属管，固定点的设计直接影响整条管路的运行稳定性。这款夹持座就是针对16mm管径的安装固定需求开发的，从结构上看，它采用上下对合的夹装结构，下半部分和底部安装基板做成一体化结构，上半部分为独立压块，通过两个对称布置的六角螺栓实现锁紧，这种对称锁紧的设计相比单侧锁紧的管夹，受力均匀性要好很多，不会出现单侧压紧导致的管路局部应力集中，也能避免长期使用后夹块偏斜导致的管路松动滑脱。

　　从实际应用场景来看，这类夹持座的适用范围很广，小型自动化设备的气动管线排布、实验室流体检测设备的管路固定、小型液压站的低压回油管固定、甚至是户外小型光伏设备的穿线护管固定，都能用到这类规格的夹持件。它的夹体内腔做了和16mm管径完全匹配的圆弧曲面，夹装时整个圆弧面和管材外壁完全贴合，不会像那种带尖角的卡扣式管夹那样在管材表面压出凹痕，对于薄壁管材、软性管材的友好度很高，不会因为长期夹持导致管材变形泄漏，也不会磨破软性管材的外壁。

　　设计的时候特意把安装底座做成了外延式的平板结构，底座上预留了两个安装固定位，不管是用螺栓锁付在设备型材的安装面上，还是用胶粘、卡扣固定在平整的钣金面上，都有足够的安装操作空间，不会出现夹体挡住安装孔位导致无法拧螺丝的问题。夹体的整体高度控制得比较紧凑，不会在安装后占用过多的设备内部空间，对于设备内部空间紧张、管路排布密集的场景，这种紧凑结构的优势很明显，相邻管路之间的排布间距可以压得更小，提升设备内部的空间利用率。

　　锁紧螺栓的位置选在了夹体的顶部两端，安装操作的时候，不管是从正面还是侧面，都能很方便地用套筒或者扳手拧动螺栓，不需要预留太大的操作空间，在密集排布的管路群里也能顺利完成安装和后期的维护调整。夹体的分体式结构也给后期维护带来了便利，如果需要调整管路的位置，不需要把整根管路从端头抽出来，只需要松开两个螺栓，打开上压块就能把管路取出来或者调整位置，比那种一体式的穿线管夹操作效率高很多，尤其是在设备后期改线、维护的时候，能节省不少拆装的时间。

　　从安装边界来看，底座的安装孔间距做了标准化设计，和常用的15系列、20系列铝型材的安装槽间距匹配，不需要额外做转接件就能直接固定在铝型材搭建的设备机架上，对于做非标自动化设备的工程师来说，这点能省不少选型和设计转接件的功夫。夹体锁紧后的开合行程也做了合理的控制，松开螺栓后上压块的抬起高度足够让16mm的管材顺利放入，不需要用力掰开夹体，也不会因为行程过大导致螺栓从上压块的孔位里滑脱，拆装的时候零件不会轻易散落，很适合在设备内部、高空等不方便捡拾小零件的场景下使用。

　　夹体的接触面没有做多余的防滑齿，这点是针对表面光洁度要求高的管材设计的，比如透明的流体观测管、外壁带标识层的气动管，光滑的圆弧接触面不会刮花管材表面，也不会破坏管材外壁的标识层，方便后期维护的时候识别管路的介质流向和压力等级。如果是需要更大夹紧力的场景，也可以在夹体内腔加装适配的橡胶防滑垫，夹体的结构预留了足够的垫片安装空间，不需要修改结构就能适配不同摩擦系数的管材，通用性很强。

　　整体结构没有多余的复杂特征，建模的时候不管是做受力仿真还是做工程图出图，都很方便，拔模角度、壁厚都做了均匀化处理，不管是采用注塑加工还是金属切削加工，都有很好的工艺性，量产的时候良率很高，加工成本也能控制在比较低的水平。对于做设备管路系统设计的工程师来说，这种结构成熟、安装边界清晰、适配性强的固定件，能大幅减少管路固定部分的设计工作量，也能降低后期管路运行的故障概率。
