25mm管径布拉阿德标准KV管夹结构

　　这款管夹结构主要面向工业流体管路的固定场景，在液压站布设、气动设备管路排布、生产车间压缩空气管路架设、小型设备内部流体管路固定等场景中都能见到这类结构的应用，核心作用是将外径25mm的硬质管路牢牢固定在安装基面，避免管路在设备运行过程中因流体脉动、设备振动出现位移、磨损甚至接头松脱泄漏的问题。

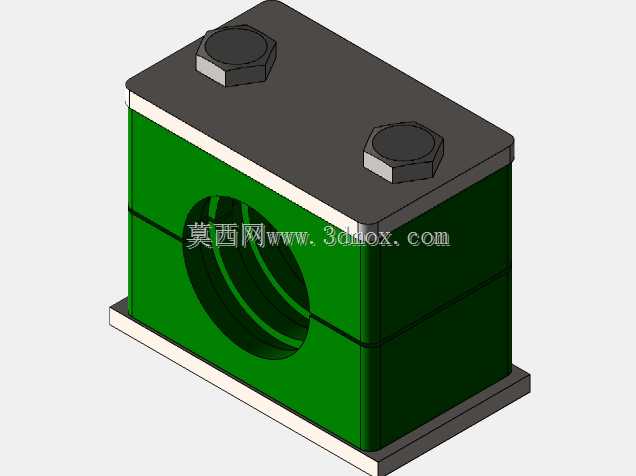

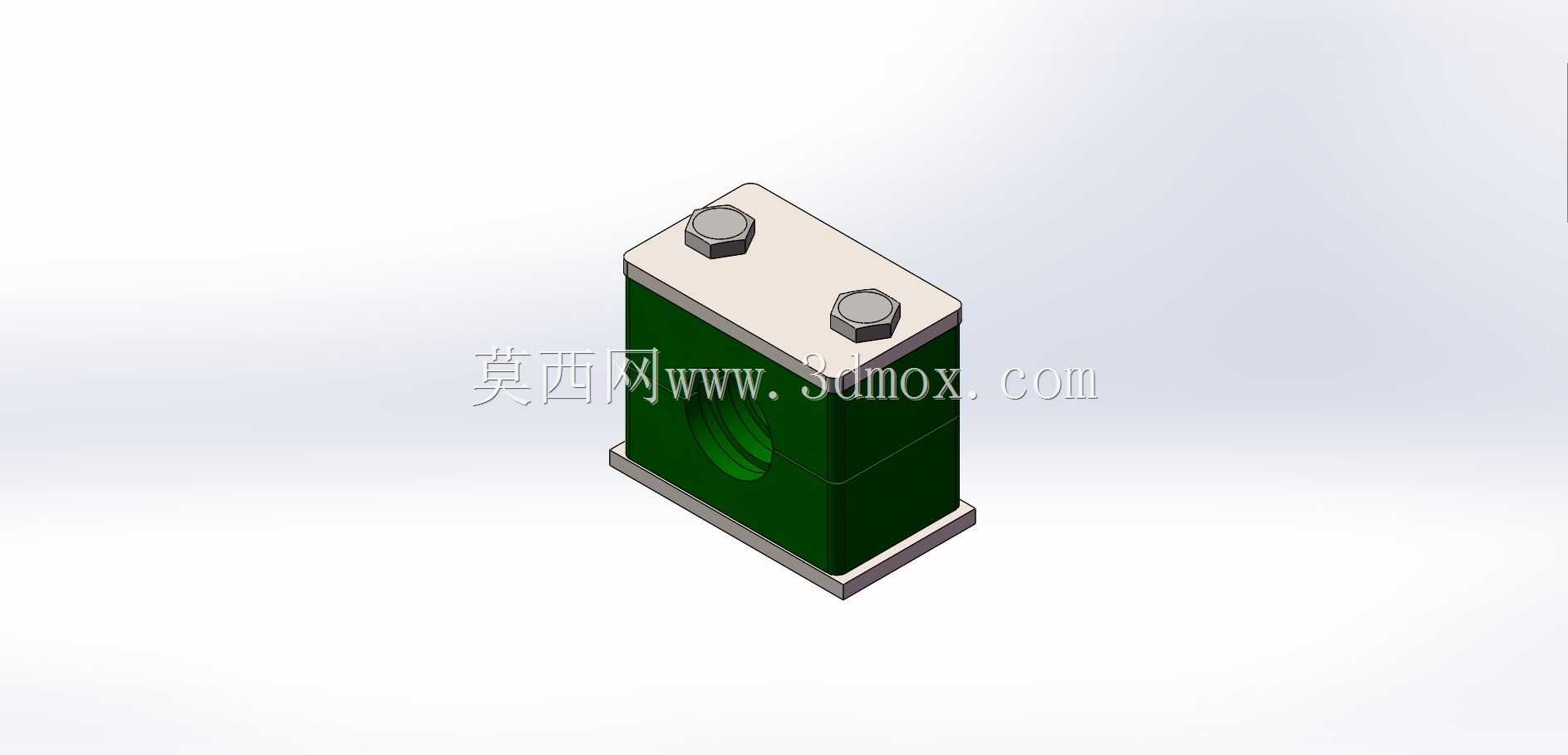

　　从实际使用的角度看，这类管夹的设计首先考虑的是安装便捷性与固定可靠性的平衡，整体采用上下分体式的夹持结构，下半部分为带安装底板的基座，上半部分为压盖，两个六角锁紧螺栓贯穿压盖与基座的安装孔，拧紧螺栓时压盖会均匀压合在管路外壁，配合基座内侧的弧形贴合面，能够完整包覆管路近半周的外壁，不会出现局部应力集中压伤薄壁管路的问题。基座底部的安装底板带有突出的安装边，预留的安装孔可以适配M6规格的膨胀螺栓或者机牙螺丝，不管是在型材机架、钢板安装面还是混凝土墙面布设管路，都能找到对应的固定方式，安装边界的适配性很强。

　　设计过程中首先对25mm外径管路的公差带做了适配，夹持内弧的直径预留了0.2-0.5mm的间隙，既可以容纳常规PVC管、镀锌钢管、尼龙液压管的外径公差，也能在加装橡胶减震垫的时候不出现夹持过紧导致管路变形的问题。两个锁紧螺栓的位置设置在压盖的对角位置，相比单侧锁紧的管夹结构，这种对称锁紧的方式能让压盖的压合力均匀分布在管路上，不会出现单侧翘起、夹持力不足的问题，在管路存在小幅径向振动的工况下，螺栓也不容易因为交变应力出现松脱。

　　从外形尺寸来看，整体结构非常紧凑，夹持状态下整体高度不超过60mm，横向宽度控制在45mm以内，安装底板的长度在50mm左右，在设备内部狭小空间布设管路的时候，不会占用过多的安装空间，相邻两个管夹的布设间距可以控制在800-1200mm，针对不同材质的管路可以灵活调整间距，比如刚性较强的镀锌钢管可以适当放大间距，柔性稍强的尼龙管则可以缩小间距避免管路下垂。

　　在实际选型使用的时候，这类标准管夹不需要额外做定制加工，只要确认管路外径匹配就可以直接选用，相比用扎带、管卡临时固定的方式，这种金属结构的管夹使用寿命更长，抗老化能力更强，在有切削液飞溅、少量油污的工业车间环境中，表面做了发黑或者喷塑处理的结构件也不容易出现锈蚀，长期使用不需要频繁更换维护。另外结构的分体设计也给后期管路改造留出了便利，不需要把整段管路拆下来就能加装或者拆卸管夹，只需要松开两个螺栓取下压盖，就可以调整管路位置或者更换管夹，维护效率比一体式的管箍高很多。

　　建模过程中对各个配合面做了细节处理，比如压盖和基座的贴合面做了0.1mm的间隙预留，避免加工误差导致两个零件装配时出现干涉，螺栓头的沉台深度刚好容纳标准六角螺栓的头部，装配后螺栓头不会突出压盖表面，避免和周边其他零部件出现刮碰。内弧面的边缘做了R1的圆角过渡，就算管路在振动过程中出现小幅窜动，也不会被锐边割伤外壁，对于带外层保护套的液压软管来说，这个细节能有效延长管路的使用寿命，避免外层护套被磨破导致内部钢丝层锈蚀失效。
