12.7mm聚丙烯材质布拉圣阿德标准KV管夹

　　在流体输送管路的布设场景中，尤其是中小管径的气动、低压输水、轻腐蚀介质输送管路，管夹是决定管路运行稳定性的核心辅件之一，这款适配12.7mm外径管路的聚丙烯材质夹持件，正是针对这类场景的固定需求设计。日常车间的气动管路排布、实验室小型流体试验台架搭建、轻工设备的冷却液管路固定，都需要这类夹持件来约束管路的径向位移，避免管路在介质流动产生的振动、设备运行带来的共振影响下出现接头松脱、管壁磨损的问题。不同于金属材质的管夹，这款产品选用聚丙烯作为主体材质，本身具备优秀的耐弱酸弱碱腐蚀性能，在接触常规水性冷却液、低压压缩空气冷凝水、部分低浓度化学介质时，不会出现锈蚀、材质溶胀的问题，同时聚丙烯的密度远低于金属材质，整套夹持件的自重极轻，

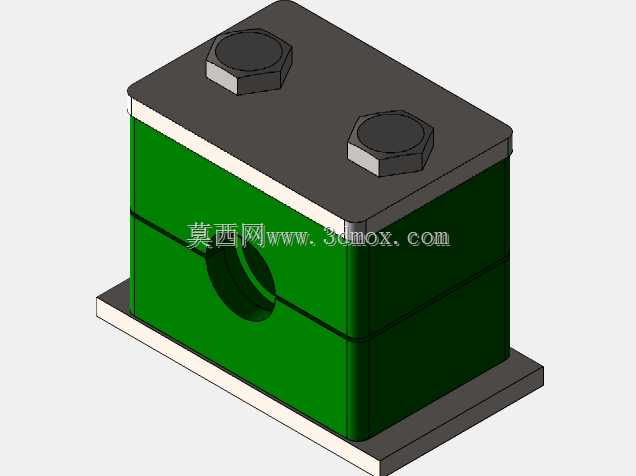

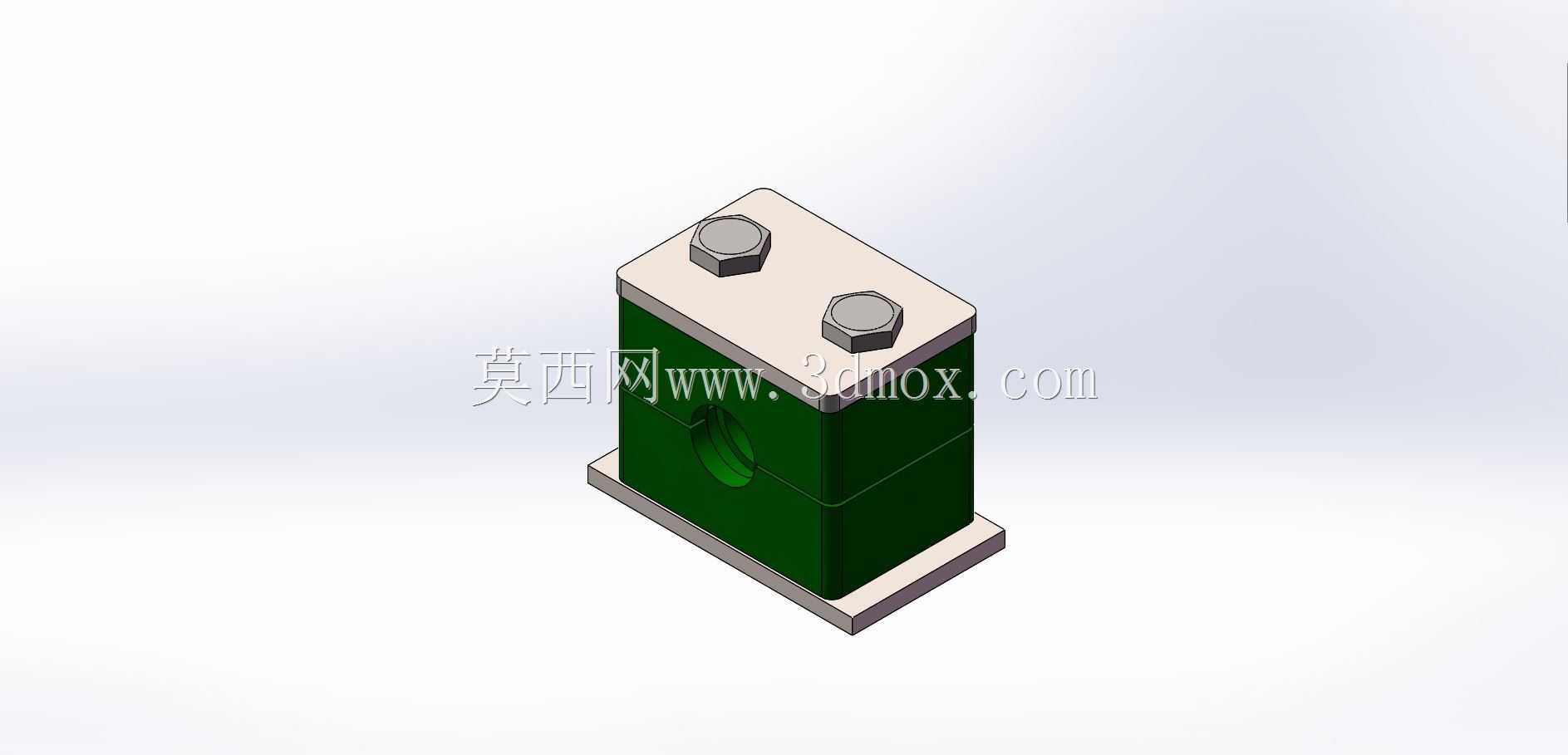

　　在对附加载荷有严格要求的薄壁设备外壳、轻型实验架上安装时，不会给安装基面带来额外的承重负担。从结构设计来看，这款夹持件采用上下分体式的夹持结构，主体的夹持型腔做了与12.7mm管径完全匹配的圆弧过渡，没有尖锐的棱角，安装锁紧后可以与管路外壁形成均匀的面接触，不会像部分薄钣金管夹那样出现局部应力集中，长期夹紧也不会在塑料管外壁压出凹痕，避免管路局部应力开裂的隐患。上下两个锁紧位采用六角头螺栓配合的锁紧方式，安装时可以根据管路的壁厚、材质软硬程度灵活调整锁紧力矩，对于壁厚较薄的PVC、PU软管，适当降低锁紧力矩既能保证夹持稳固，又不会夹扁管路影响通流面积；对于硬质的尼龙管、聚丙烯硬管，则可以适当加大力矩，

　　保证在管路存在小幅轴向窜动时也不会出现移位。底部的安装基板做了外延式的平板设计，两个安装孔位的间距经过匹配计算，在常见的20mm、30mm规格的工业铝型材上安装时，可以直接配合T型螺栓完成固定，不需要额外加装转接板；如果是在钣金基面、木质实验台面上安装，也可以用自攻螺丝直接穿过安装孔完成固定，安装适配性很强。在实际选型使用时需要注意安装边界，这款夹持件的主体夹持部分高度适配12.7mm外径的管路，安装时需要保证夹持型腔的中心与管路走向同轴，避免偏斜安装导致的夹持力不均；上下锁紧螺栓的伸出长度在完全锁紧后不会超出底部安装基板的投影范围，在密集排布管路的场景中，相邻管夹的最小安装间距可以控制在30mm以内，能够有效节省管路布设的空间。

　　另外聚丙烯材质本身具备一定的阻尼特性，相比金属管夹，它可以更好地吸收管路内介质流动产生的高频微振动，减少振动向安装基面的传递，在对噪音控制有要求的实验室、办公区域配套设备中使用时，能够有效降低管路振动带来的异音。不同于全包式的管卡，这款分体式结构的管夹在后期管路维护时，只需要松开顶部的两个锁紧螺栓，就可以直接将管路从夹持位取出，不需要将整个管夹从安装基面上拆下，也不需要穿管安装，在已经布设完成的管路改造、故障件更换场景中，能够大幅缩减维护操作的时间。在设计建模过程中，夹持型腔的圆弧度、上下合模面的平面度、安装孔的位置度都是需要重点控制的公差项，如果型腔圆弧存在偏差，安装后就会出现管路与夹持面接触不均的问题，容易出现夹持松动；上下合模面如果贴合不严，锁紧后会出现型腔错位，导致管路被夹偏；安装孔的位置偏差则会直接导致现场安装时无法对准基面的预装孔位，需要现场扩孔，影响安装效率。整体结构没有多余的复杂特征，所有的棱角位置都做了小圆弧倒角处理，既避免了安装操作时尖锐边角划伤操作人员，也能减少注塑生产时的应力集中问题，降低成品件的开裂风险。
