博世S15A2型单向止回阀结构模型

　　在液压与气动流体回路的设计选型工作中，止回类阀件是保障回路介质单向导通、阻断反向回流的核心基础元件，这款S15A2规格的止回阀，常被集成在博世体系的工业流体控制回路、小型液压动力单元以及气动执行机构的供能支路中，用来避免反向压力冲击对上游动力元件造成损伤，同时维持支路压力稳定，防止介质倒流引发的执行机构误动作。从实际应用场景来看，这类小通径直筒式止回阀多被布置在空间紧凑的阀组集成块旁、执行元件的近点供气管/供油管路上，不需要额外的安装支架，直接通过两端内螺纹与管路对接即可，适配的管路通径与S15系列的标准接口完全匹配，安装时不需要对周边管路做额外的改型适配，能直接替换同规格的老旧失效阀件，大幅降低现场维护的改造成本。

　　从产品功能特性来看，该阀采用内置弹性复位的阀芯结构，正向导通时介质压力克服复位弹簧预紧力推动阀芯开启，介质流通的压损被控制在极低区间，不会对支路的流量供给造成明显影响；当回路出现反向压力时，介质压力与弹簧预紧力共同作用推动阀芯压紧密封面，实现零泄漏的反向截止，能有效阻断反向介质的流动，避免上游的泵体、控制阀件受到反向压力的冲击，也能防止多支路并联时不同支路间的压力串扰。在实际的回路调试中，这类阀件的开启压力被设定在适配常规工业流体回路的区间，不需要额外调整开启压力参数，安装后即可直接投入使用，适配矿物液压油、压缩空气等多种常规工业介质，在常规的工业工况温度区间内都能保持稳定的密封性能与动作可靠性。

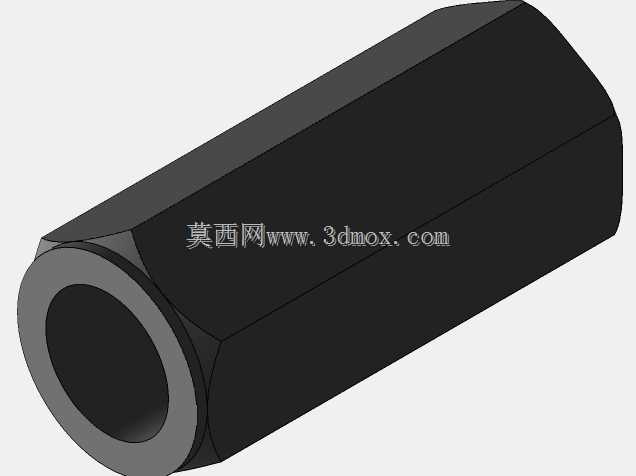

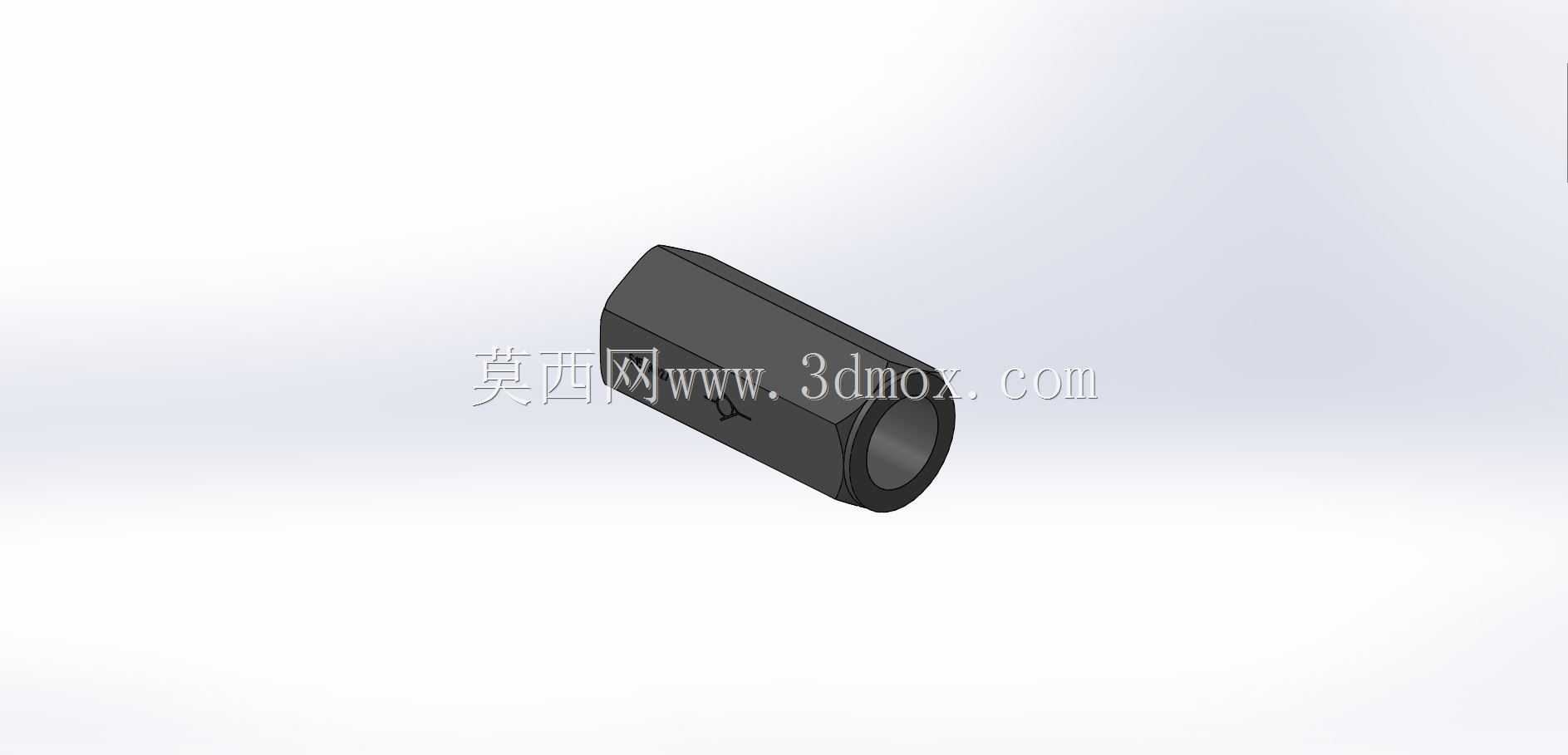

　　从设计思路层面分析，这款阀件采用了等径直筒的外形结构，整体没有突出的外置部件，外轮廓为规则的六方柱形态，既方便现场使用标准扳手进行拧紧安装，也能在紧凑的安装空间内实现最小的安装占位，六方的对边尺寸符合标准紧固件的尺寸规范，不需要定制特殊的安装工具。内部流道采用平滑过渡的设计，没有突兀的截面突变，能最大程度降低介质流经阀件时的湍流与压损，减少介质流动过程中的能量损耗，同时也能避免杂质在流道内部的淤积，降低阀件卡滞的故障概率。阀芯与阀座的密封面采用锥面配合结构，相比平面密封拥有更高的密封比压，在长期反复的启闭动作下依然能保持可靠的密封性能，复位弹簧采用对称布置的结构，保证阀芯启闭过程中始终保持对中状态，不会出现偏磨导致的密封失效问题。

　　关于外形尺寸与安装边界，这款阀件的整体轴向长度控制在短尺寸区间，两端的内螺纹接口深度符合标准管螺纹的拧入深度要求，安装时只需要在管路对接位置预留出对应六方对边尺寸的扳手操作空间即可，不需要预留额外的侧向操作空间，轴向方向上预留出管路拧入的余量后，就能完成阀件的安装固定。阀件的外表面做了发黑防锈处理，能适应常规工业车间的潮湿、多油污的使用环境，不会轻易出现锈蚀问题，外表面没有多余的凹槽与凸起，不容易积留油污与灰尘，日常巡检时的清洁维护也十分方便。在三维建模的过程中，这款模型完整还原了阀件的外轮廓细节、两端内螺纹的接口尺寸、六方安装面的尺寸公差，以及内部流道的结构形态，能直接导入到液压阀组的整体装配模型中，完成管路干涉检查、安装空间校核的相关设计工作，也能作为流体仿真分析的基础模型，用来模拟阀件在不同流量、压力工况下的流场分布，为回路的性能优化提供准确的模型支撑。在实际的设备改造项目中，这类标准化的止回阀模型能大幅缩短设计阶段的选型建模时间，设计人员不需要从零开始测绘建模，直接调用模型即可完成整体装配的布局设计，有效提升设计工作的效率，同时也能避免自行建模时的尺寸偏差导致的后期安装干涉问题。
