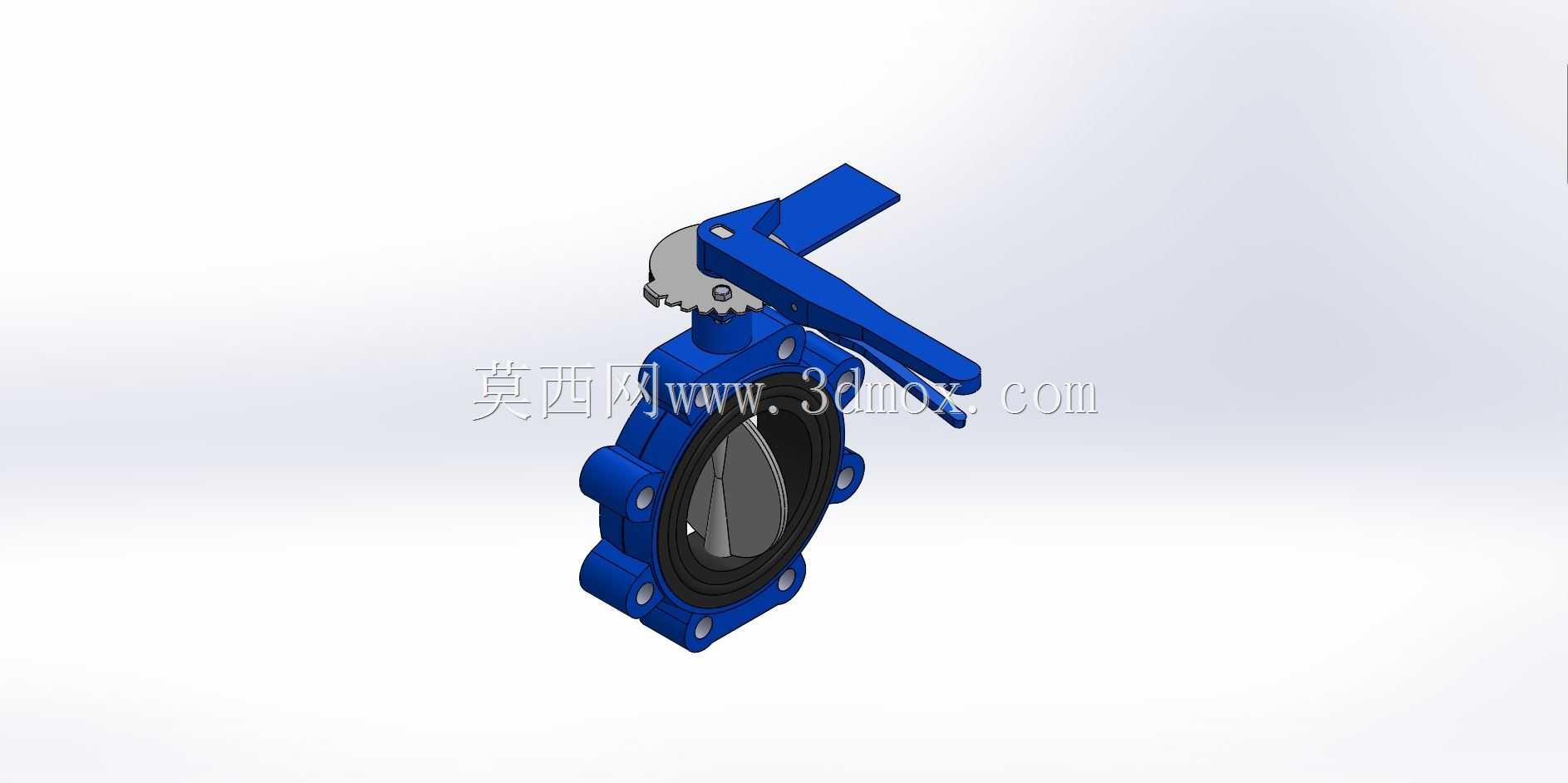

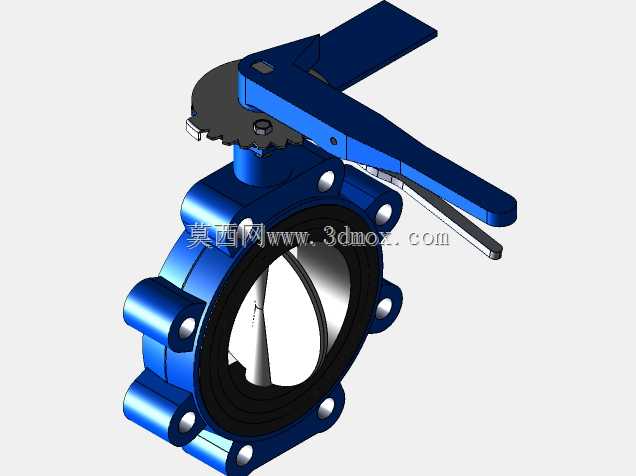

DN5手柄式对夹蝶阀结构设计

　　在民用给排水、暖通空调循环水、普通化工低压流体输送、市政管网支线等场景里，手动对夹蝶阀是管路系统里出镜率极高的通断控制部件，这款DN5规格的手柄蝶阀，就是针对小通径管路的控制需求做的结构设计。不同于大口径蝶阀需要搭配蜗轮蜗杆或者气动、电动执行机构来降低操作力矩，小通径蝶阀的阀板承压面积小，直接采用杠杆式手柄驱动就可以满足操作力度要求，扳动手柄时，手柄端部的棘齿结构会和阀颈位置的定位齿盘啮合，每一个齿位对应固定的阀板转动角度，既可以实现0到90度的全开全关操作，也能在中间档位停留，实现管路流量的粗略调节，不需要额外加锁定结构就能维持开度，日常巡检操作的时候不用带额外工具，徒手就能完成开关动作，很适合需要频繁开关、

　　操作空间有限的管路节点。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身没有自带的法兰连接凸缘，安装的时候只需要把阀体夹在管路两端的配对法兰中间，穿装全螺纹螺栓拉紧就能完成固定，相比法兰式蝶阀，整体轴向长度更短，重量也更轻，能有效压缩管路安装的轴向占用空间，在紧凑型管路布局里优势很明显。阀体采用一体式铸造结构，流道内壁做了圆弧过渡处理，阀板处于全开位置时，和流道方向平行，介质过流的阻力系数很低，不会在阀腔内部形成明显的涡流区，输送含少量杂质的流体时也不容易出现卡滞。密封结构上，阀板外圈采用环形橡胶密封圈，密封圈嵌装在阀体内壁的密封槽里，阀板转动到全关位置时，阀板外圆和橡胶圈形成过盈配合，能实现低压工况下的零泄漏，

　　橡胶圈本身是可更换结构，长期使用出现磨损老化之后，不需要把整个阀体从管路上拆下来，只需要拆开阀轴端的压盖，抽出阀板就能更换密封圈，后期维护的成本很低。阀轴和阀板之间采用扁方结构传递扭矩，避免长期开关过程中阀轴和阀板之间出现相对转动导致开关不到位的问题，阀轴穿出阀体的位置设置了填料密封腔，填充耐磨密封填料，通过压盖压紧就能避免介质从阀轴位置外漏，不需要频繁补充填料。从安装边界尺寸来看，这款蝶阀的轴向安装尺寸严格匹配DN5通径对夹阀门的安装间距要求，阀体上的螺栓过孔位置和同压力等级的标准法兰孔位完全对齐，安装的时候不需要额外调整法兰位置，直接穿装螺栓就能完成装配。手柄的转动半径做了优化，在保证操作力矩足够的前提下，尽量压缩手柄的长度，

　　避免安装之后手柄和周边的管路、支架出现干涉，手柄表面做了防滑的纹理处理，手上沾有油污或者水的时候也能稳定施力。在实际选型应用的时候，这款蝶阀适合用于工作压力不超过1.6MPa、工作温度在橡胶密封件耐受范围内的水、油品、无强腐蚀性的气体介质管路，不适合用于调节精度要求高的流量控制场景，也不能用于含有尖锐固体颗粒的介质输送管路，避免颗粒划伤密封面导致内漏。建模过程中，所有配合面的公差都按照通用阀门的设计规范做了预留，阀轴和阀体轴孔之间的间隙控制在合理范围，既保证阀板转动灵活，不会出现卡涩，也不会因为间隙过大导致阀板偏心，影响密封效果。定位齿盘的齿位角度做了均匀划分，每个档位对应的阀板转角误差控制在1度以内，保证开关位置的指示准确，现场操作人员通过手柄的指向就能直接判断阀门的开关状态，不需要额外加开度指示装置。阀体外部的加强筋布局也做了针对性设计，在螺栓穿孔的位置、阀轴安装座的位置都设置了径向加强筋，既保证阀体在螺栓拉紧、管路承压的时候不会出现变形，也尽量控制了阀体的整体重量，不会给管路法兰带来额外的承重负担。
