多规格45度SCH40弯头管件三维结构

　　在石油化工、市政给排水、暖通空调、工业流体输送等管路系统搭建场景中，45度弯头是改变管路走向的核心基础配件，这套覆盖多公称通径的45度SCH40弯头，完全遵循ANSI B16.9标准设计，适配常规壁厚等级的碳钢、不锈钢管路焊接安装需求。从现场管路排布的实际需求出发，45度弯头相比90度弯头的流体阻力更小，在长距离管线的缓转向、管路避让高差调整、支管接入角度适配等场景中使用频率极高，能有效降低管路内部的流体紊流与压损，减少输送过程中的能耗与介质对管壁的冲蚀磨损。

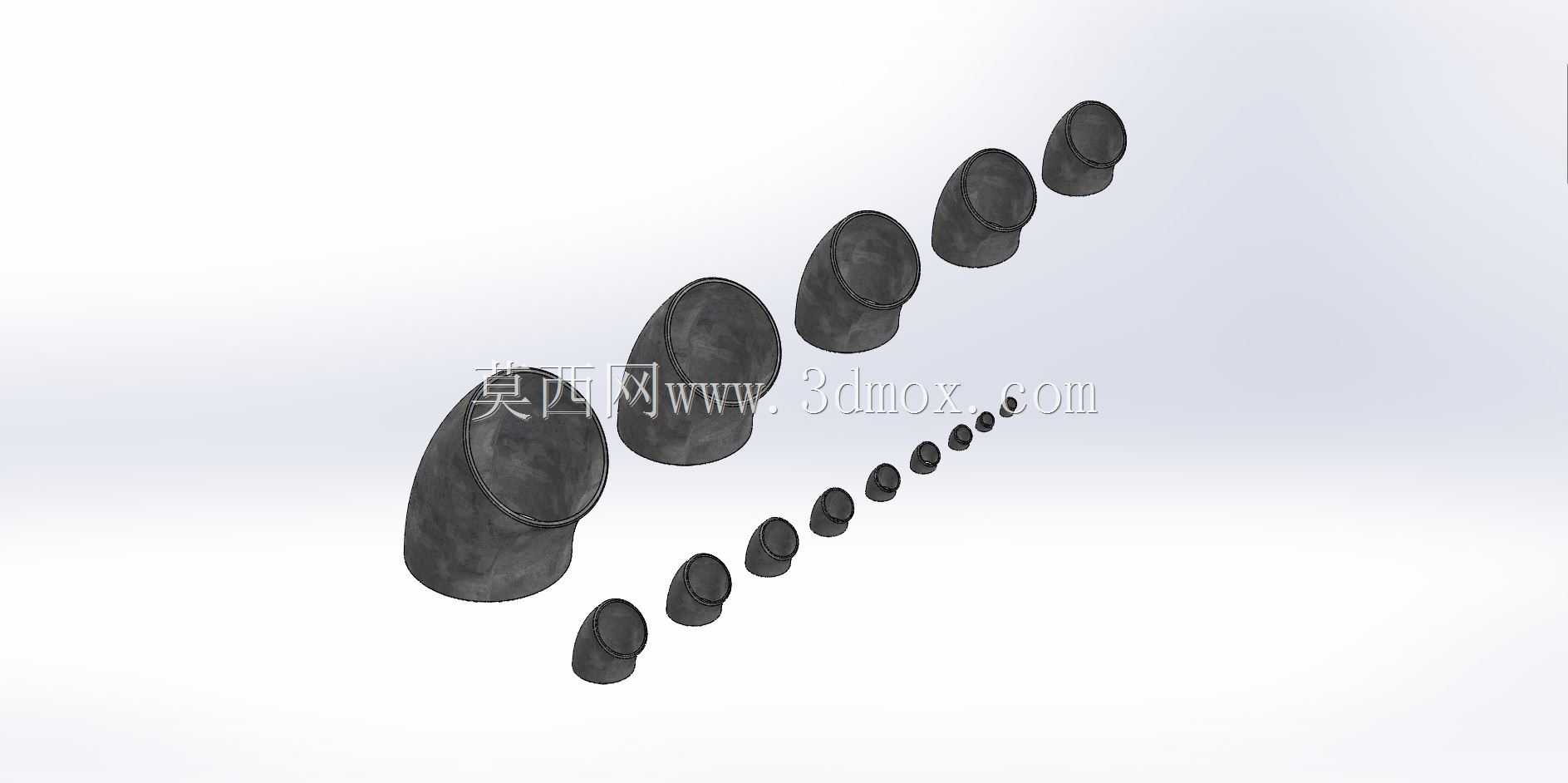

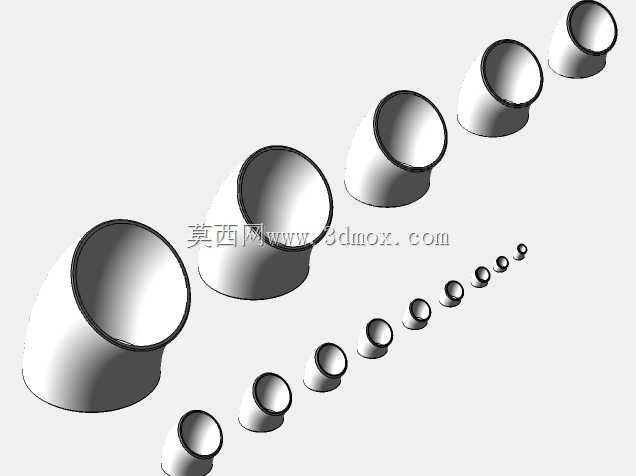

　　这套模型覆盖了从3/8英寸到8英寸的全系列常规通径规格，每个规格的弯头都严格对应标准中的曲率半径、端面坡口尺寸、壁厚公差要求，建模过程中完全还原了对焊弯头的内外壁轮廓，端面预留了标准焊接坡口角度，方便设计人员在管路装配时直接对接同壁厚等级的管道，无需额外调整接口尺寸。在管路三维布局设计阶段，不同通径的弯头可以直接调用匹配对应管径的管线，快速完成管路走向的排布，同时能准确校验管路安装时的空间边界，避免现场安装时出现与其他设备、支吊架的干涉问题。

　　从设计逻辑来看，这类标准冲压弯头的建模首先要确定对应通径的中心曲率半径，SCH40壁厚等级下不同管径的弯头壁厚随通径增大按标准梯度递增，保证不同压力等级下的管路强度匹配；弯头的内外弧面采用等曲率扫掠成型，端面的焊接坡口按照标准对焊管件要求加工成37.5度斜角，预留1-2mm的钝边，匹配现场氩弧焊、电弧焊的焊接工艺要求，避免焊接时出现焊穿、未焊透的缺陷。不同规格的弯头模型统一了基准坐标系，端面中心与坐标系原点对齐，轴线方向与坐标轴重合，在装配环境中调用时可以直接通过管线端点的坐标约束完成装配，大幅提升管路设计的效率。

　　在实际工程应用中，这类45度弯头常被用于泵组进出口的管路缓转向，减少流体对泵体的冲击；在高层建筑的给排水立管转横管位置，45度弯头能降低水流下落的冲击力，减少管路振动与噪音；在化工工艺管线中，带腐蚀的介质通过缓转向弯头时，对管壁的冲蚀速率比直角弯头低40%以上，能有效延长管路的使用寿命。建模时特意还原了弯头成型后的自然外壁弧度，没有多余的工艺结构，完全匹配实际冲压成型后的成品外形，在做管路支吊架设计时，可以准确核算弯头处的载荷分布，合理设置支吊架的位置与承重参数，避免管路运行过程中出现应力集中导致的焊口开裂问题。

　　不同通径的弯头模型在装配时，可以直接搭配同标准的三通、法兰、异径管等配件，完成整个管路系统的搭建，每个规格的尺寸边界都严格符合标准要求，在做管线综合排布时，能准确预留安装操作空间，比如大管径8英寸弯头的安装空间需要预留出弯头外弧的操作距离，方便现场焊接作业时的人员操作与焊口检测。对于小通径的弯头，比如1/2英寸、3/4英寸这类仪表管路常用规格，模型也还原了对应的小尺寸曲率与壁厚，在仪表风、取样管路的设计中可以直接调用，保证小管路的布局精度。
