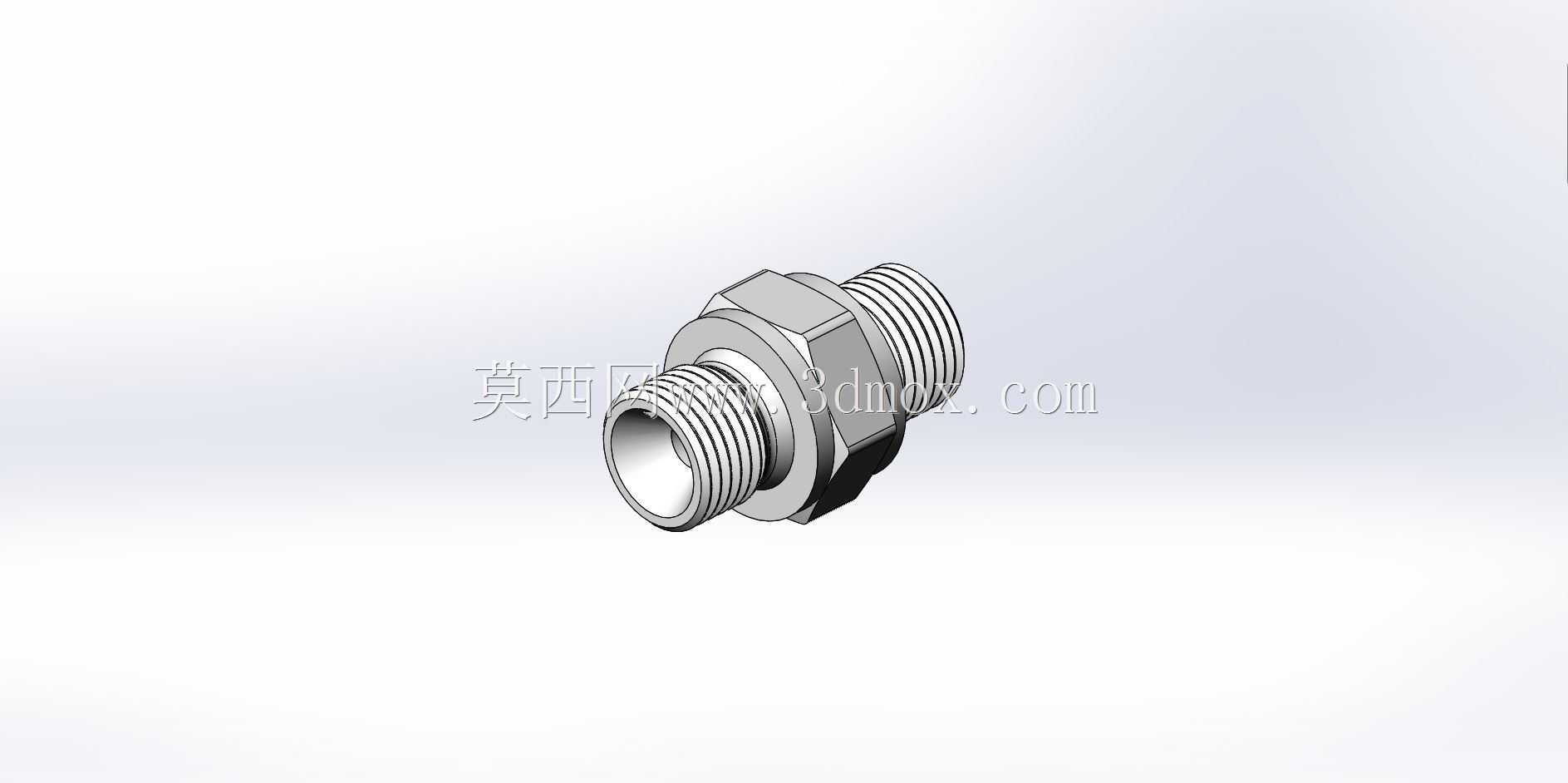

1/8英寸BSP双外螺纹等径直通适配接头

　　在气动控制回路、低压液压输送、小型流体管路、仪器仪表引压管线的搭建与改造场景中，这类双外螺纹等径直通适配接头是极为常用的管路转接元件，主要用于实现两个同规格内螺纹端口的刚性连通，解决管路排布中端口朝向不匹配、同规格内螺纹接口无法直接对接的常见问题。不同于变径类转接件，该接头两端采用完全一致的1/8英寸BSP外螺纹规格，无需额外搭配转径补芯即可完成同通径管路的直线延伸，在紧凑型设备的阀岛集成、小型传感器的引压管路布设、实验室气路终端连接等空间受限的安装场景中，能够有效减少管路转接节点，降低潜在泄漏风险点。

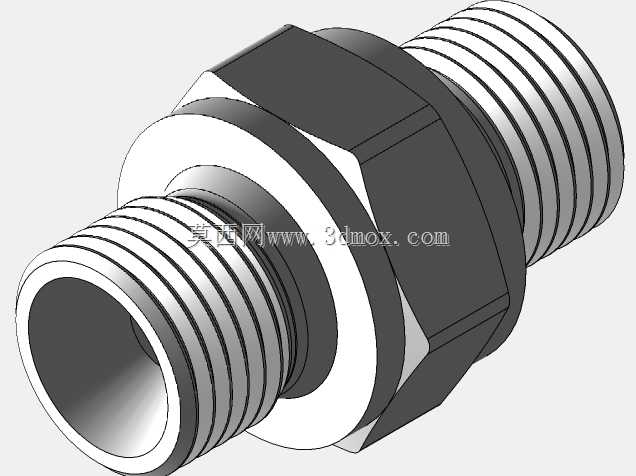

　　从结构设计逻辑来看，该接头采用一体式六角本体加两端外螺纹的经典结构，中间的六角夹持段完全适配标准开口扳手的咬合尺寸，安装时无需额外夹持螺纹段，可直接通过扳手对六角段施加扭矩，既能够保证螺纹拧紧过程中受力均匀，避免螺纹牙型因偏载出现变形损伤，也能在后期维护拆卸时提供可靠的受力点位，不会因长期使用后螺纹咬合过紧出现无法拆卸的问题。两端螺纹与六角本体的衔接处设计有退刀槽结构，能够保证螺纹加工时的牙型完整性，避免螺纹末端出现不完整牙段导致的密封失效问题，同时退刀槽的尺寸控制也充分考虑了安装时密封件的容纳空间，若采用端面密封形式，可在退刀槽位置放置适配规格的紫铜垫片或者组合密封垫圈，进一步提升连接后的密封可靠性。

　　从实际安装边界来看，该接头的整体轴向长度控制在紧凑区间，两端螺纹的有效旋合长度完全符合BSP螺纹的连接标准，既能够保证旋入对应内螺纹端口后有足够的啮合牙数承受管路压力，也不会因螺纹过长导致旋入后顶触对侧端口内部结构，适配绝大多数1/8英寸BSP内螺纹的阀件、仪表、管路接头端口。六角本体的对边尺寸符合标准紧固件的尺寸规范，安装时周边预留的扳手操作空间无需额外放大，在密集排布的阀组、多回路集成气路板上安装时，不会与相邻的管路元件发生干涉，能够有效提升单位空间内的管路集成密度。

　　在功能特性层面，该接头的等径设计能够保证管路通径全程无缩径，流体经过接头位置时不会出现明显的通流截面变化，对于低压气体输送、小流量液压油传导、仪表引压等对管路压损敏感的场景，能够最大限度降低接头位置的压力损失，保证压力信号传递的准确性，减少流体输送过程中的能耗损失。接头本体的结构刚性充足，在额定工作压力范围内不会出现本体变形问题，两端螺纹的同轴度控制精度较高，安装后两端连接的管路能够保持较好的直线度，不会出现管路别劲的问题，可有效降低长期使用过程中管路因装配应力产生的疲劳破损风险。

　　在实际选型应用中，这类等径双外螺纹适配接头常被用于小型气动执行元件的气路连接、压力传感器的引压端口转接、小型润滑系统的油路连通，以及设备内部冷却回路的同管径管路对接。不同于卡套式、快插式接头，这种全金属螺纹连接的结构耐温范围更广，能够适应常规工业环境下的温度波动，不会因环境温度变化出现密封件老化过快、连接松脱的问题，在无剧烈振动的固定设备管路中，长期使用的维护成本极低。建模过程中对螺纹牙型的细节还原、六角棱边的倒角处理、退刀槽的尺寸把控，都完全参照实际加工工艺要求，可直接用于管路装配的干涉校验、设备布管的模拟仿真，也可作为非标接头设计的参考基准，帮助结构设计人员在方案阶段就完成管路排布的验证，减少后期实物装配时的干涉返工问题。
