5/8英寸BSP双外丝等径液压管路适配接头

　　在流体输送管路的布设作业中，这类双外丝等径适配接头是解决同规格管路对接需求的核心基础零件，尤其在气动控制回路、低压液压输送系统、工业仪表引压管路、小型给排水支路中应用频次极高。不同于变径接头承担的口径转换功能，这款接头两端采用完全一致的5/8英寸BSP外螺纹设计，核心作用是在两段同规格内螺纹管路、阀件或仪表接口之间建立刚性密封连接，避免因管路长度不足、布设角度偏差导致的对接错位问题，也可用于临时管路延伸段的快速拼接，在设备维保、产线管路改造场景中能大幅降低管路改造成本，减少非标接头的定制需求。

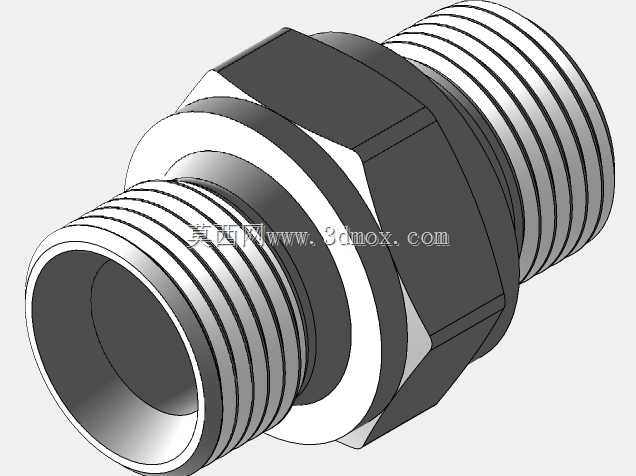

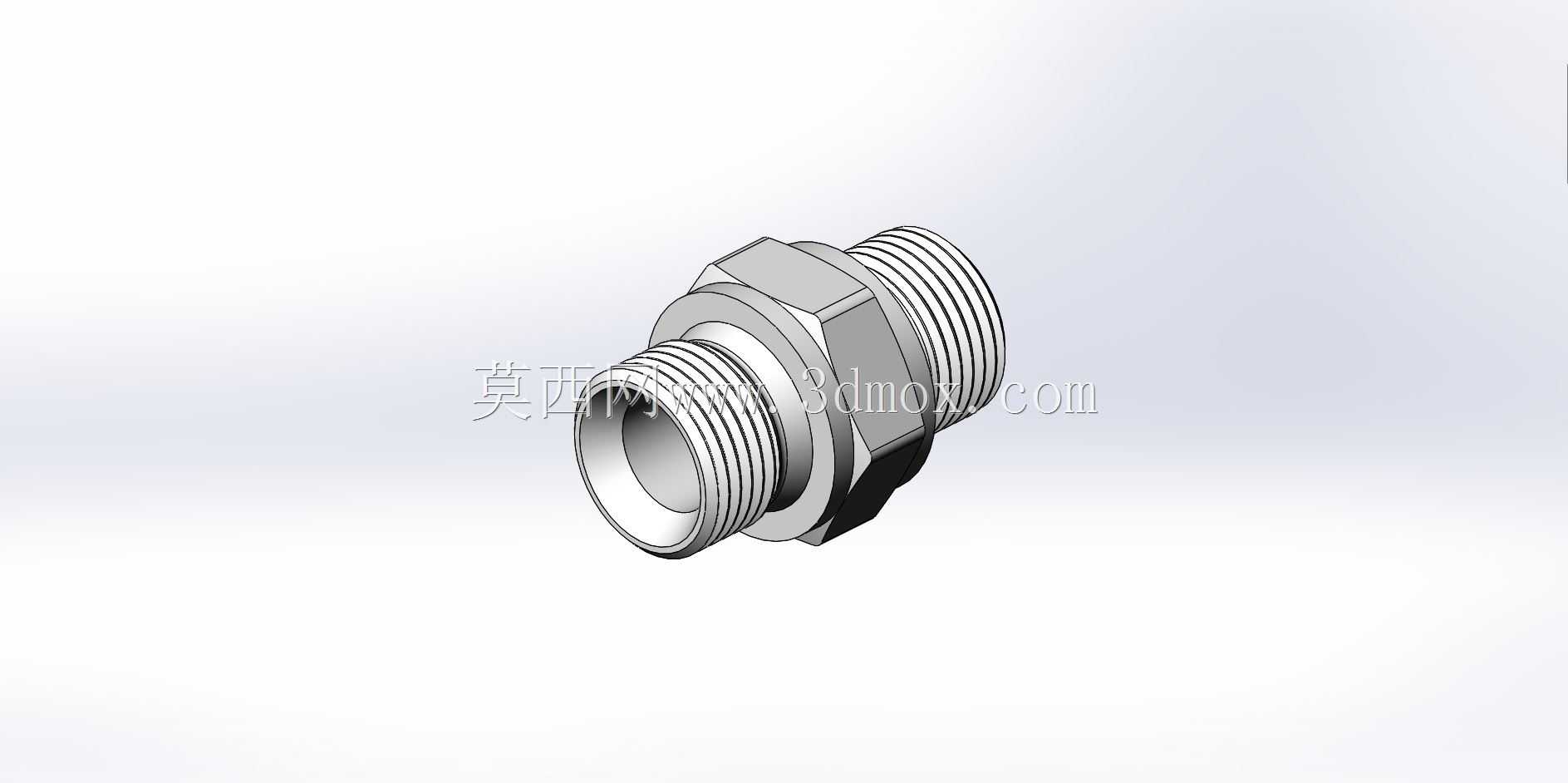

　　从结构设计逻辑来看，这款接头采用一体式六角本体加两端外螺纹的经典布局，中间的六角台肩是专门为安装作业预留的施力结构，对边尺寸匹配常规活动扳手、开口扳手的夹持范围，安装时无需额外夹持螺纹段，能有效避免螺纹牙型被夹伤变形的问题，同时六角台肩的两个端面可作为密封端面的限位基准，不管是搭配组合垫圈、铜垫圈进行端面密封，还是在螺纹段缠绕生料带、涂覆螺纹密封胶实现牙型密封，台肩都能提供稳定的轴向限位，防止接头拧入深度过深顶裂阀件内螺纹，或是拧入深度不足导致密封失效。两端螺纹的同轴度是这款接头设计的核心管控要点，建模过程中需严格保证两端螺纹轴线的同轴度公差控制在0.05mm以内，否则安装后会出现两段管路不同轴的问题，长期受管路内流体压力脉冲影响，容易在螺纹根部产生应力集中，最终导致接头断裂或螺纹滑牙泄漏。

　　从安装边界与尺寸适配角度来说，这款接头的整体轴向长度控制在常规同规格接头的通用尺寸范围内，两端螺纹的有效旋合长度符合BSP螺纹标准的旋合深度要求，能保证在常规壁厚的管路接头、阀件接口上实现足够的啮合牙数，不会出现啮合牙数不足导致的连接强度不够问题。安装时需要注意，两端螺纹的起始牙做了倒角导向处理，对接内螺纹时可快速找准中心，避免错牙导致的螺纹损伤，中间六角段的外径略大于螺纹大径，能在接头拧到位后自然形成止挡，不会出现整个接头旋入某一侧管路内部的问题。在实际选型应用中，这款接头适配的工作压力范围与BSP螺纹的常规承压能力匹配，可满足大多数中低压流体输送场景的需求，包括压缩空气管路、低压液压回油管路、冷却水循环支路、仪表测量引压管等场景，在气动设备的阀岛连接、小型液压站的外部管路布设、生产车间的压缩空气快速接头组对接中都能稳定发挥作用。

　　建模过程中对螺纹牙型的还原严格遵循BSP惠氏管螺纹的标准参数，牙型角55度，牙顶和牙底做圆弧过渡，这种牙型设计相比普通公制螺纹，密封性能更优，同时螺纹的连接强度更高，能承受一定的径向载荷和轴向拉脱力，适配管路布设中可能出现的轻微震动工况。接头本体的结构采用等强度设计，中间六角段的壁厚经过核算，能承受螺纹拧紧时的扭矩载荷，以及管路工作时的内压载荷，不会出现本体开裂的问题，内壁采用等通径设计，没有缩径结构，流体通过时的压力损失极小，不会在接头位置产生紊流、节流效应，对于需要稳定流量的流体输送场景十分友好，比如在仪表测量管路中，不会因为接头位置的节流导致测量数据出现偏差，在冷却水回路中也不会因为通径变化影响冷却介质的循环效率。
