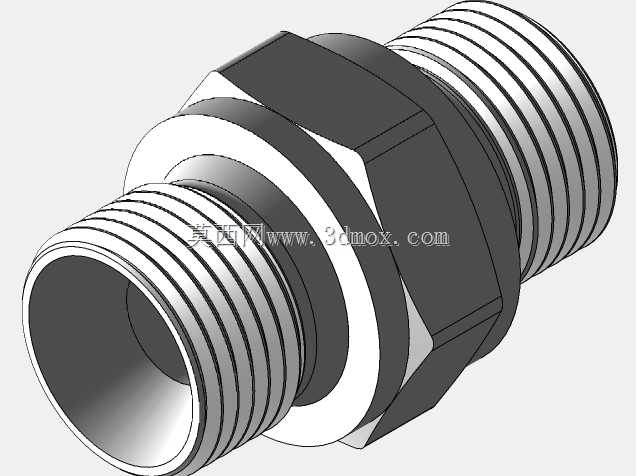

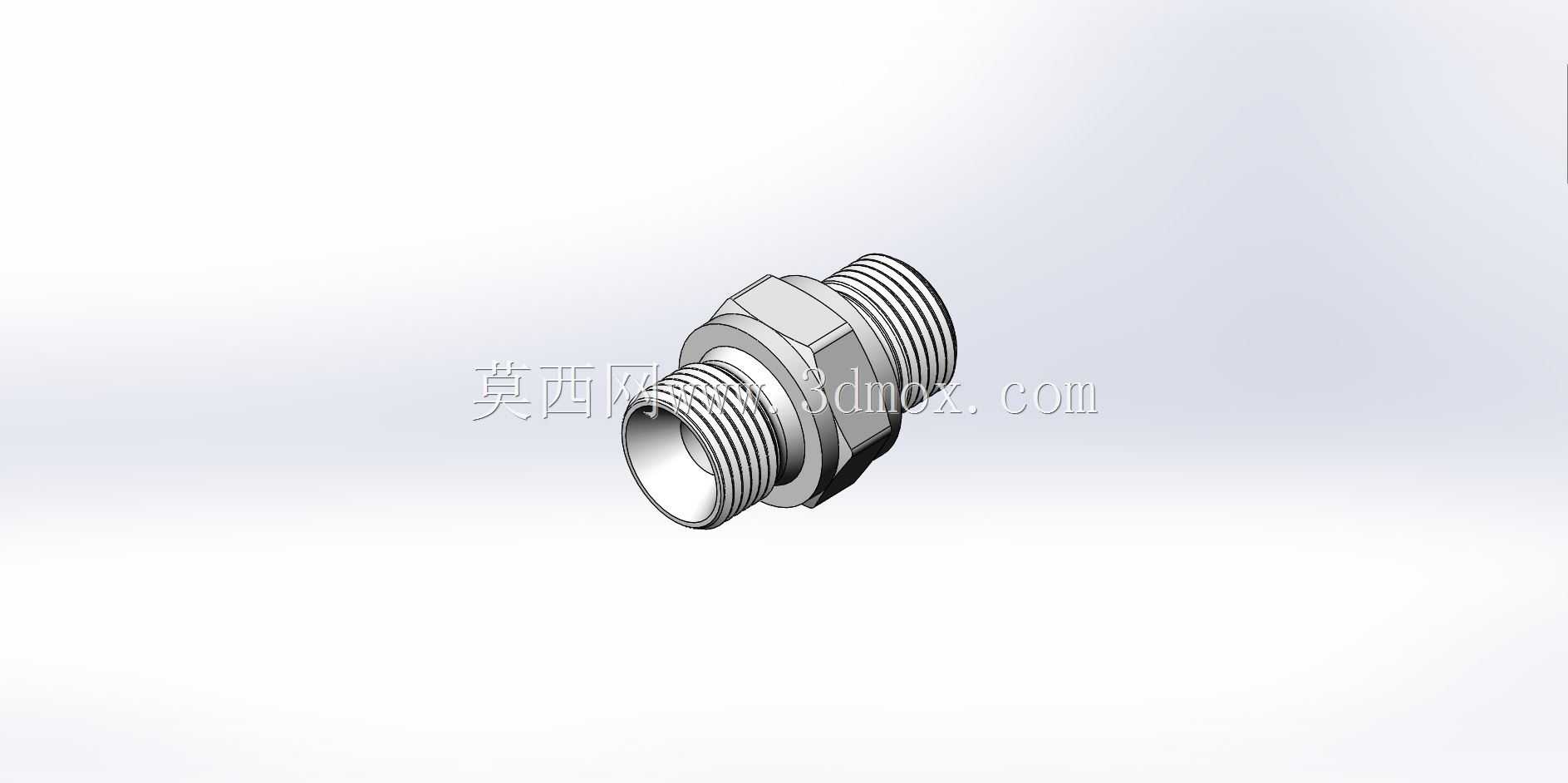

3/8英寸BSP双外丝等径直通管路适配器

　　在液压站配管、气动控制回路、低压流体输送管路的现场安装与预制加工场景中，这类双外丝等径适配器是解决同规格内螺纹端口对接需求的核心基础连接件，很多现场施工人员习惯称其为外丝直接或者对丝接头，它不需要额外的变径结构，专门用于两个带有3/8英寸BSP内螺纹的部件之间的刚性连通，省去了额外搭配转接头的冗余设计，能有效缩短管路装配的总长度，减少管路系统的潜在泄漏点。从实际使用场景来看，这类接头常出现在小型气动电磁阀组的汇流板外接管路、液压泵站的测压点旁通连接、工业传感器的流体采样端口对接、小型制冷设备的冷媒管路接驳等位置，尤其是在安装空间局促、无法容纳长尺寸接头或者多个转接头叠加的工况下，这种等径直连的结构能最大化压缩安装占用空间，避免和周边的管路、支架、设备壳体产生干涉。

　　从产品的功能特性上看，这款适配器两端均为标准3/8英寸BSP外螺纹，属于惠氏管螺纹范畴，牙型角55度，螺纹密封性能可靠，适配同规格的BSP内螺纹端口，不管是搭配组合垫圈、生料带还是螺纹密封胶使用，都能在16bar以内的常规流体压力下实现稳定密封，适配的介质包括压缩空气、液压油、低压清水、惰性气体等常规工业流体，适用的工作温度范围覆盖常规工业环境的-20℃到120℃区间，满足绝大多数通用工业场景的使用要求。接头中部设计有一体式的六角拧动台，这个结构是现场安装的核心受力部位，对应的对边尺寸符合标准管接头的扳手空间要求，使用普通活动扳手或者对应规格的开口扳手即可完成拧紧操作，不需要定制专用工装，六角台的两个端面和两端螺纹的衔接处做了退刀槽设计，既保证了螺纹加工的完整性，也能让配套的密封垫圈完全贴合在密封端面上，避免因为螺纹收尾段的凸起导致垫圈压合不匀产生泄漏。

　　从设计思路层面来说，这款接头采用一体式棒料加工成型的结构，没有焊接、拼接的部位，整体结构强度均匀，不会出现焊缝渗漏或者拼接部位断裂的问题。建模过程中严格遵循BSP螺纹的标准牙型参数，螺纹的大径、中径、小径公差按照中等精度配合要求设定，既保证螺纹能够顺畅旋入对应内螺纹端口，不会出现过紧咬死或者过松旷动的问题，也能保证螺纹啮合的有效牙数满足密封和抗拉脱要求。两端螺纹的同轴度控制在0.05mm以内，避免安装后出现接头别劲、管路产生额外内应力的问题，长期受流体压力冲击或者管路振动时，不会因为应力集中导致螺纹部位断裂。接头的内部流道采用等径直通孔设计，通径和3/8英寸管路的通径匹配，没有缩径或者台阶结构，能最大程度降低流体通过时的压力损失，减少流道内的紊流产生，降低管路振动和噪音的出现概率，对于需要稳定流体压力的传感器采样回路、精密气动控制回路来说，这种无缩径的流道设计能有效避免压力波动对检测精度或者控制精度的影响。

　　从外形尺寸与安装边界来看，这款适配器的总长度控制在常规同规格接头的标准范围内，两端螺纹的有效啮合长度符合BSP管螺纹的装配要求，保证拧入内螺纹端口后有足够的啮合牙数承受管路拉力和流体压力。中部六角台的厚度满足扳手拧动时的受力要求，不会因为拧动时的扭矩导致六角台变形。安装时需要注意，两端连接的内螺纹端口的轴线要保持同轴，偏差角度不能超过2度，否则强行拧入会导致螺纹牙型损伤，甚至导致接头断裂。安装前需要清理两端内螺纹端口内的铁屑、杂物、残留密封胶，避免杂质进入流道造成下游器件堵塞，密封件的选择要匹配输送的介质类型，比如输送液压油时选用丁腈橡胶组合垫圈，输送高温流体时选用氟橡胶垫圈，避免密封件被介质腐蚀失效。在管路排布设计时，要给接头的安装预留足够的扳手操作空间，扳手转动方向上不能有其他管路或者结构件遮挡，否则现场安装时无法顺利拧紧，后期维护拆卸也会非常困难。另外，这类接头属于刚性连接件，不适合在有较大相对位移的两个端口之间使用，如果连接的两个部件存在振动或者相对位移，需要在接头和部件之间增加软管段进行缓冲，避免长期交变应力作用下接头出现疲劳断裂。
