1/2英寸BSP双外丝螺纹液压气动管路适配器

　　在流体输送系统的管路布设场景里，这类双外丝螺纹适配器是解决同规格内螺纹端口对接需求的核心连接件，常见于液压站油路排布、车间压缩空气管网接驳、小型气动设备气路连接、低压给排水管路改造等现场，当两个带有1/2英寸BSP内螺纹的管路元件需要直接连通，且无需变径调整通径时，该适配器就能替代多段转接组合，减少管路节点数量，降低泄漏风险。从实际使用的工况来看，这类接头需要承受管路内的流体压力，常规气动场景下工作压力覆盖0-1.0MPa，液压静压场景下可适配至16MPa以内的工况，螺纹配合面的加工精度直接决定密封性能，设计时采用标准BSP平行外螺纹结构，螺纹牙型角55度，螺距、牙高严格遵循英制管螺纹标准，无需额外加工密封锥面，

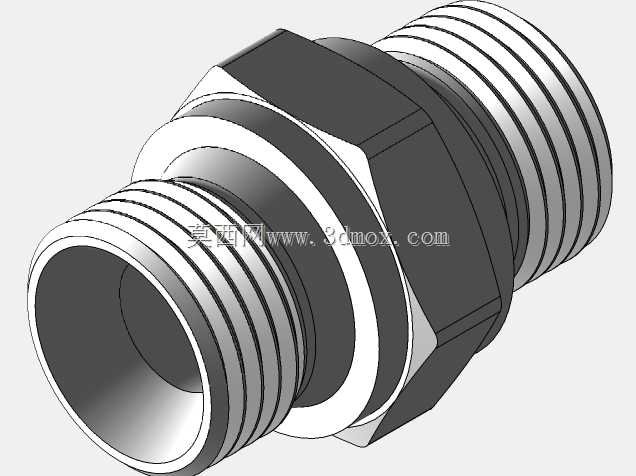

　　装配时配合生料带或者组合密封垫圈即可实现可靠密封，避免螺纹咬合处出现渗漏。接头的结构设计采用对称式布局，两端螺纹规格完全一致，中间设置六角拧动台，六角对边尺寸符合常规管接头的扳手操作空间要求，现场装配时可以用普通活动扳手或者对应规格的开口扳手直接卡持六角台施力，不需要额外定制工装，拧动过程中受力均匀，不会因为单侧受力导致螺纹偏斜损伤。外形尺寸上，两端外螺纹的有效旋合长度经过匹配计算，刚好适配常规管路端口的内螺纹深度，不会出现旋入过浅导致连接强度不足，或是旋入过深顶触管路内部流道造成通径缩减的问题；中间六角台的外径略大于螺纹大径，既可以作为拧动时的受力位，也能在两端螺纹旋紧到位后起到轴向限位作用，

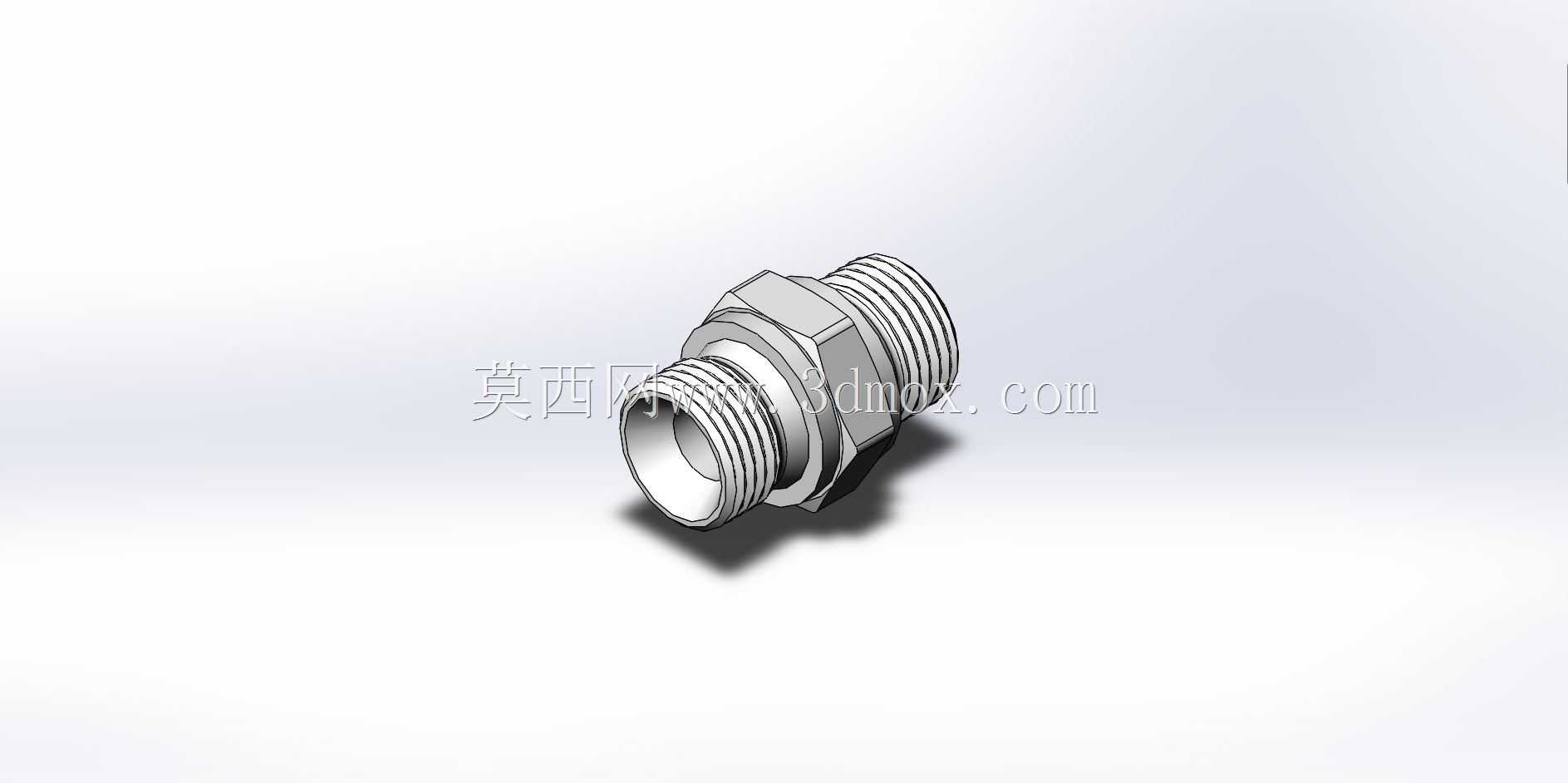

　　避免接头过度旋入某一侧端口造成另一侧连接长度不足。流道部分采用等径直孔设计，内壁光滑无台阶，流体通过时不会产生明显的局部压损，也不会在台阶位置残留介质杂质，适配压缩空气、液压油、常温清水等多种常规流体介质的输送需求。建模过程中，螺纹部分采用真实牙型建模而非贴图示意，能够直接用于后续的管路干涉检查、装配模拟，在做整机设备的管路布局设计时，可以直接调取该模型装配到对应接口位置，验证相邻管路、结构件之间的安装间隙，提前排查现场装配时可能出现的扳手操作空间不足、管路与周边零件磕碰的问题。接头的材质选型适配不同工况，常规场景下采用304不锈钢加工，具备基础的防锈耐腐蚀能力，可用于潮湿工况或者普通腐蚀性介质的输送；

　　普通低压气动场景也可采用黄铜材质加工，成本更低且螺纹咬合性能更好，不会出现螺纹咬死的问题。安装边界方面，需要预留足够的扳手操作空间，以中间六角台为中心，径向预留的操作空间不小于六角对边尺寸的1.5倍，轴向方向不需要额外预留操作空间，因为接头是沿管路轴向旋入装配，只要两端管路端口的同轴度偏差在合理范围内，就可以顺利完成装配，不需要额外调整管路位置。在设备维护场景下，这类对称结构的接头拆装效率更高，当某一侧管路元件需要更换时，不需要完全拆卸整段管路，只需要松开对应侧的螺纹连接即可完成元件更换，降低维护工作量。
