3/4英寸BSP双外丝等径管路适配接头

　　在液压、气动、流体输送类设备的管路搭建场景里，这类双外螺纹等径适配接头是管路系统中最常用的转接连接件之一，日常做设备管路改造、气路水路维护、传感器安装位转接时，经常会遇到同规格螺纹端口需要直接对接的工况，这时候不需要额外增加变径环节，直接用这类两端螺纹规格一致的适配接头就能完成两段管路的刚性连接，减少管路节点数量，也能降低多段转接带来的泄漏风险。

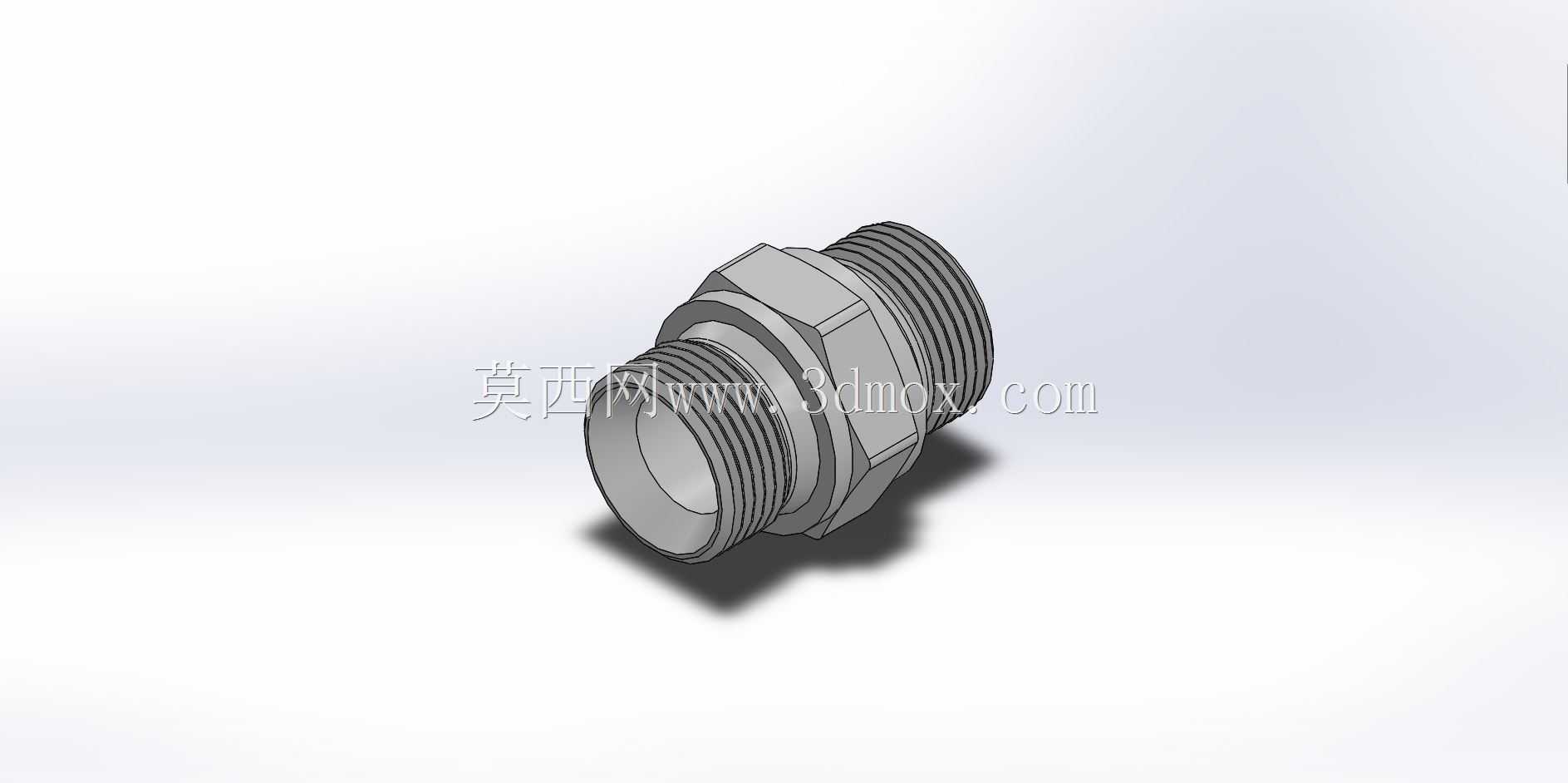

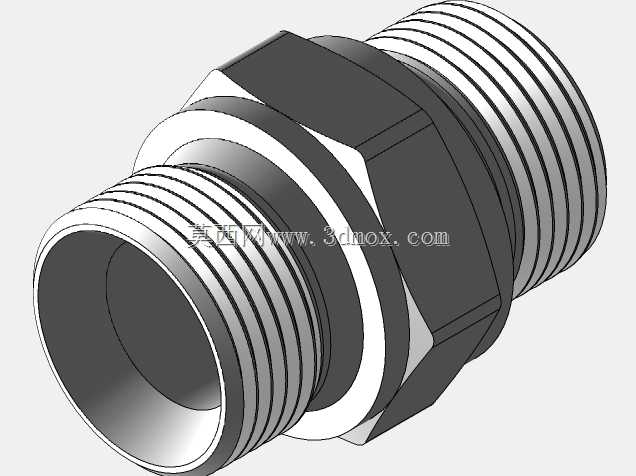

　　从结构设计来看，这个接头两端均为3/4英寸BSP外螺纹，也就是英制管螺纹，这类螺纹在进口设备、老旧工业管路、气动系统里应用占比很高，螺纹牙型为55度，密封性能可靠，配合生料带或者密封胶使用，能满足常规压力下的流体输送密封要求。接头中部设计有六角拧动位，这个结构是专门给安装工具预留的受力位置，现场安装时用对应开口尺寸的扳手卡住六角位，就能顺利将两端螺纹分别拧入对应的内螺纹端口，不会因为没有受力点导致安装时螺纹拧偏、滑牙，六角位的对边尺寸是按照标准螺纹接头的配套尺寸设计的，和常规同规格管接头的扳手尺寸通用，现场不需要准备特殊工具就能完成装配。

　　从安装边界来看，这类等径接头的整体轴向长度较短，不会在管路对接处占用过多的轴向安装空间，在设备内部管路排布紧凑的位置，比如阀岛周边、传感器安装簇、设备侧壁的管路引出位置，用这类短尺寸等径接头对接，能有效压缩管路占用的空间，避免和周边的其他零部件、线束产生干涉。接头的内部流道为等径直通孔设计，没有缩径结构，流体经过接头时不会产生额外的流阻，不会因为接头的存在导致管路通流能力下降，不管是输送压缩空气、冷却水、低压液压油还是其他无强腐蚀性的流体，都能保证管路的通流效率稳定。

　　在实际选型使用时，需要注意两端对接的内螺纹端口必须同为3/4英寸BSP内螺纹，不能和NPT螺纹、公制管螺纹混接，否则会因为牙型角、螺距的差异导致螺纹无法拧入，或者强行拧入后出现密封失效、螺纹损坏的问题。接头的六角台肩位置可以根据使用场景加装密封垫片，如果对接的端口是平面密封结构，在台肩处加装对应尺寸的紫铜垫片或者橡胶垫片，能进一步提升密封性能，适用于压力稍高的管路工况。

　　建模的时候，这类接头的建模逻辑并不复杂，首先要确认BSP螺纹的基本参数，包括螺距、牙型高度、螺纹有效长度，先绘制接头的主体回转轮廓，通过回转命令生成接头的基体结构，之后在两端分别切除或者扫描生成对应的外螺纹特征，中部的六角结构通过拉伸切除或者多边形拉伸的方式生成，最后做边角的倒钝处理，避免锐边在安装时划伤操作人员。建模时要注意螺纹的收尾位置要符合实际加工的退刀结构，不能把螺纹直接做到六角台肩的端面位置，要预留出足够的退刀空间，和实际机加工的工艺保持一致，这样建出来的模型在做虚拟装配、管路干涉检查的时候，才能真实反映实际安装的状态，不会出现模型能装进去、实际实物装不上的问题。

　　这类接头在日常设备维护中的消耗量很大，因为管路拆装次数多了之后，螺纹容易出现磨损、锈蚀，这时候就需要更换新的适配接头来保证管路的密封性，做设备备件储备的时候，这类标准规格的接头也是常备的五金件之一，不需要定制，标准件的互换性很强，不同厂家生产的同规格BSP接头都可以通用替换。在做三维管路布线的时候，直接调用这类标准接头的模型，能快速完成管路节点的装配，不需要每次都重新建模，能大幅提升管路设计的效率，也能保证BOM清单里的标准件规格准确，方便后续采购和装配环节的物料匹配。
