ANSI150法兰式橡胶膨胀节结构设计

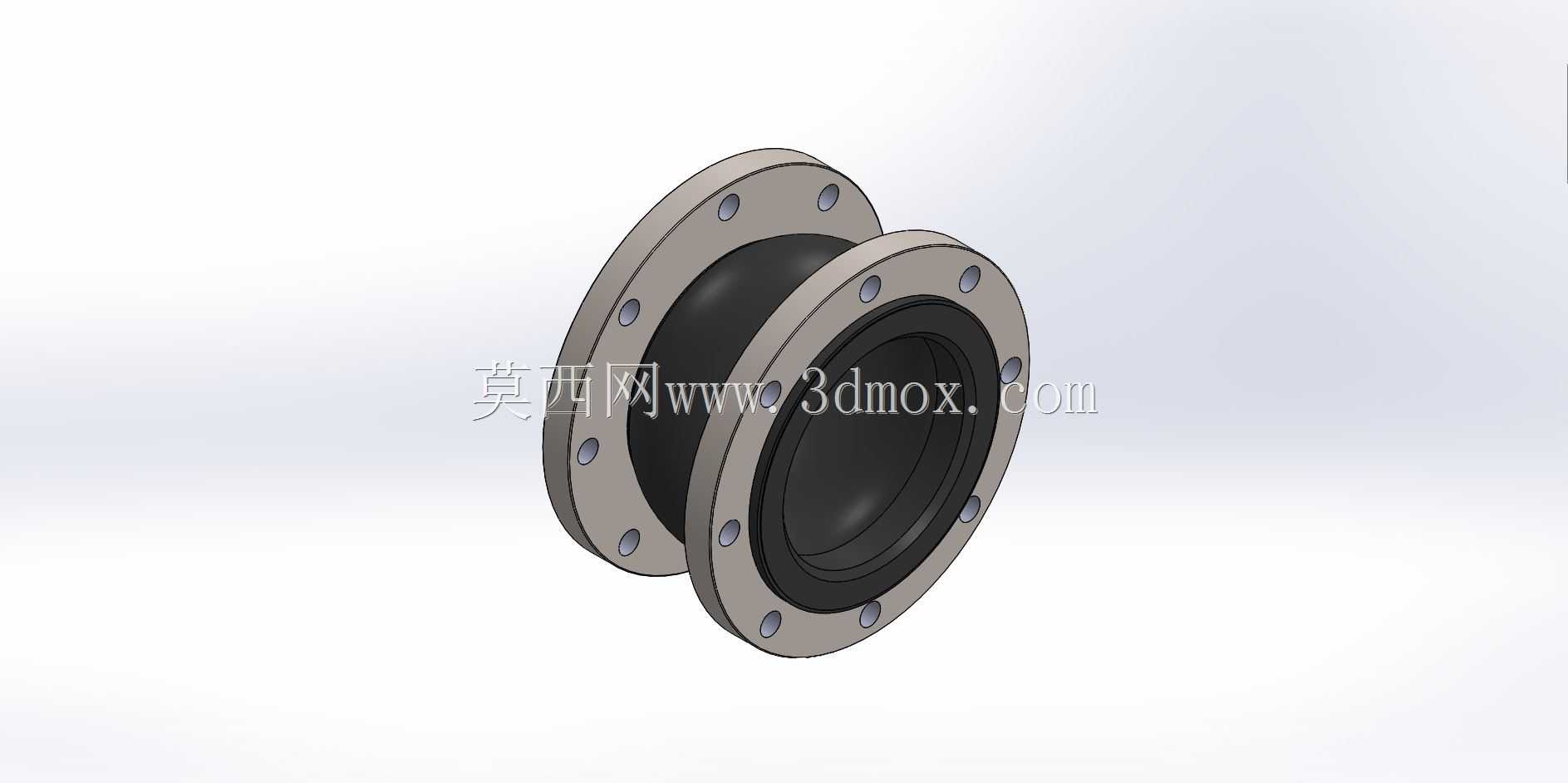

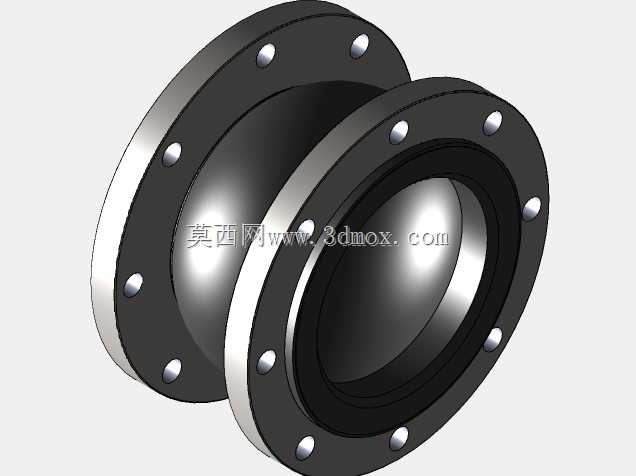

　　在市政给排水、化工流体输送、暖通空调循环水等管路系统中，管段因介质温度变化产生的热胀冷缩位移、设备运行传递的振动、安装对接时的微小尺寸偏差，都是管路设计阶段必须考量的应力释放问题，法兰式橡胶膨胀节就是针对这类工况开发的核心管路补偿元件。这款适配ANSI 150 B16.5标准的DN200规格膨胀节，在结构设计上充分平衡了密封可靠性、位移补偿能力与安装便捷性，两端采用符合美标法兰尺寸规范的金属法兰盘，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰、泵阀进出口法兰对接，无需额外加工转接件。中间的橡胶主体采用弧形鼓状结构设计，这种结构并非随意的曲面造型，而是通过有限元应力分析优化得出的轮廓：当管路产生轴向压缩或拉伸位移时，

　　弧形橡胶壁可以通过自身的弹性形变均匀吸收位移量，避免局部应力集中导致橡胶层撕裂；当管路存在横向错位或者角向偏转时，鼓状结构的柔性段可以提供足够的偏转余量，不会在法兰连接位置产生额外的强制装配应力，有效保护相连的泵、阀等精密设备不受管路应力损坏。从安装边界来看，DN200规格对应的法兰外径、螺栓孔中心距、螺栓孔数量与孔径完全匹配ANSI 150LB法兰标准，安装时无需现场扩孔或者调整法兰位置，端面的密封面采用平面结构，配合常规的橡胶或者石棉密封垫片即可实现可靠密封，适配的工作压力等级为150磅级，可覆盖常规低压流体输送工况的压力需求。橡胶主体的材质选型可根据输送介质调整，普通工况采用天然橡胶适配常温水介质，腐蚀工况可选用丁基橡胶、

　　三元乙丙橡胶等特种橡胶材质，满足不同流体的兼容性要求。在实际工程应用中，这类膨胀节通常安装在水泵进出口位置，用来阻断水泵运行时产生的振动沿管路传递，降低管路系统的噪音，同时补偿水泵运行时的微小位移；也会安装在长距离直管段的中间位置，吸收介质温度变化带来的管路热伸长量，避免管路因热应力被拉裂或者顶弯；在设备检修场景中，橡胶膨胀节的柔性特性还可以提供一定的安装调整余量，降低法兰对接时的对中难度，减少安装工时。设计这类膨胀节三维模型时，需要重点把控几个核心尺寸的匹配度：首先是两端法兰的连接尺寸必须严格遵循对应标准的公差要求，螺栓孔的位置度要控制在合理范围内，避免现场安装时出现螺栓无法穿入的问题；其次是中间橡胶段的长度与弧度设计，

　　要匹配对应公称通径下的额定补偿量，既不能因为柔性段过短导致补偿能力不足，也不能因为柔性段过长导致管路运行时出现失稳鼓包的问题；另外金属法兰与橡胶主体的结合位置要设计可靠的扣压结构，保证在额定压力下橡胶部分不会从法兰中脱出，避免运行时出现拉脱泄漏的事故。从结构细节来看，法兰盘背面与橡胶接触的位置设计有环形凸台，嵌入橡胶层内部，相当于增加了橡胶与金属法兰的结合面积与机械咬合力，相比平面粘接的结构，抗拔脱能力提升数倍，完全满足150LB压力等级下的强度要求。在管路系统的应力计算中，这类膨胀节的刚度参数是重要的输入项，模型中还原的橡胶壁厚与轮廓弧度，可以为管路应力分析提供准确的刚度参考，帮助设计人员准确计算管路的支架受力与位移量，避免因参数偏差导致的支架设计失效问题。
