ANSI150标准DN150法兰橡胶软接头结构

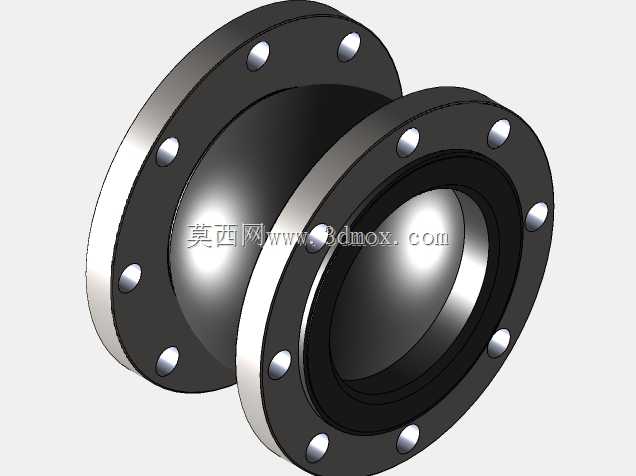

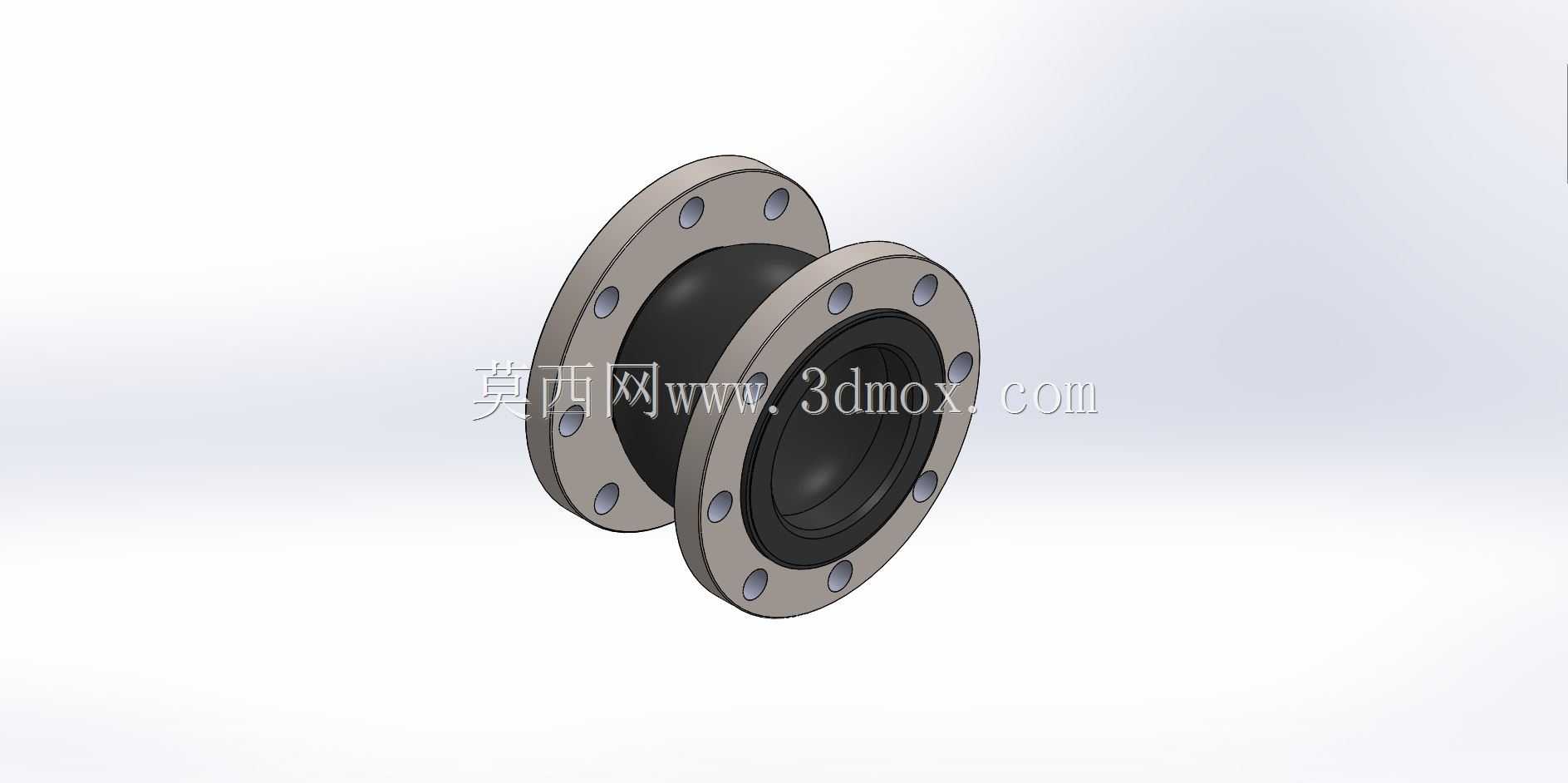

　　在民用给排水、暖通循环、化工介质输送、船舶管系等诸多涉及管路布设的场景中，管路运行时的振动传导、热胀冷缩位移、安装对位偏差一直是影响管路密封可靠性与运行寿命的核心问题，法兰式橡胶软接头正是针对这类工程痛点设计的管路挠性连接件。这款适配ANSI 150 B16.5标准的DN150规格接头，在结构设计上充分考虑了美标管路系统的安装匹配性，两端采用带螺栓孔的金属法兰作为连接界面，法兰的螺栓孔分布、密封面尺寸完全贴合ANSI 150磅级法兰的尺寸规范，可直接与同压力等级的管路法兰、阀门法兰、设备接口法兰实现无转接对接，无需额外加工适配转接件，降低现场安装的加工成本与对位难度。中间的橡胶主体采用弧形鼓状的腔体结构，这种结构并非随意设计的造型，

　　而是通过橡胶本体的弹性形变能力，来吸收管路运行过程中产生的轴向伸缩、横向错位、角向偏转位移，同时橡胶材质本身的阻尼特性可以有效阻隔水泵、压缩机等动设备运行时沿管路传递的振动，降低振动传导至后续管段产生的结构共振噪音，也能避免刚性连接状态下振动应力集中在法兰密封面造成的密封失效、螺栓疲劳断裂问题。从安装边界来看，DN150规格的该款接头，法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径均严格遵循ANSI B16.5 150LB的尺寸要求，安装时需注意预留足够的轴向压缩与拉伸余量，不可将接头强行拉伸至极限长度后安装，也不能在接头处于严重偏心错位的状态下强行锁死螺栓，否则会导致橡胶本体局部应力集中，长期运行下出现橡胶层撕裂、

　　帘布层脱层的失效问题。橡胶主体的内部帘布层采用多层交叉缠绕的增强结构，配合两端法兰与橡胶结合部位的刚性扣压结构，保证接头在额定1.6MPa工作压力下不会出现鼓包、脱开的问题，密封面依靠法兰压紧时橡胶端面的弹性形变填充法兰密封面的微观不平度，无需额外加装密封垫片即可实现可靠密封，减少现场安装的密封件选型与装配工序。在实际选型应用中，该规格接头常被安装在水泵进出口端，用来隔绝水泵运行的振动传递到管网，同时补偿水泵安装时的微小对位偏差；在长距离直埋管段、架空管段中，用来补偿管路因介质温度变化产生的热胀冷缩位移，避免管路应力集中拉坏焊口或损伤设备接口；在有轻微震动的设备接口处，比如冷却塔、换热机组的管路口，

　　也会配置这类接头来缓冲震动对管路密封的影响。设计建模过程中，需要重点把控橡胶腔体的弧度曲率，曲率过小会导致接头的可补偿位移量不足，曲率过大则会导致橡胶本体在承压时出现过度鼓胀，降低接头的承压能力与使用寿命；两端法兰的螺栓孔位置度需要严格控制，否则现场安装时会出现螺栓无法穿入的问题，法兰与橡胶结合的扣压部位需要做圆滑过渡处理，避免尖锐棱角切割橡胶本体造成早期损坏。橡胶材质的选型可根据输送介质调整，普通天然橡胶适配常温水介质，三元乙丙橡胶适配高温水、弱酸碱介质，丁腈橡胶适配油类介质，不同胶料的硬度与弹性参数会直接影响接头的补偿能力与密封性能，建模时可根据实际应用场景调整橡胶部分的材质参数，匹配对应的工程应用需求。
