工业蒸馏系统配套立式过滤装置结构

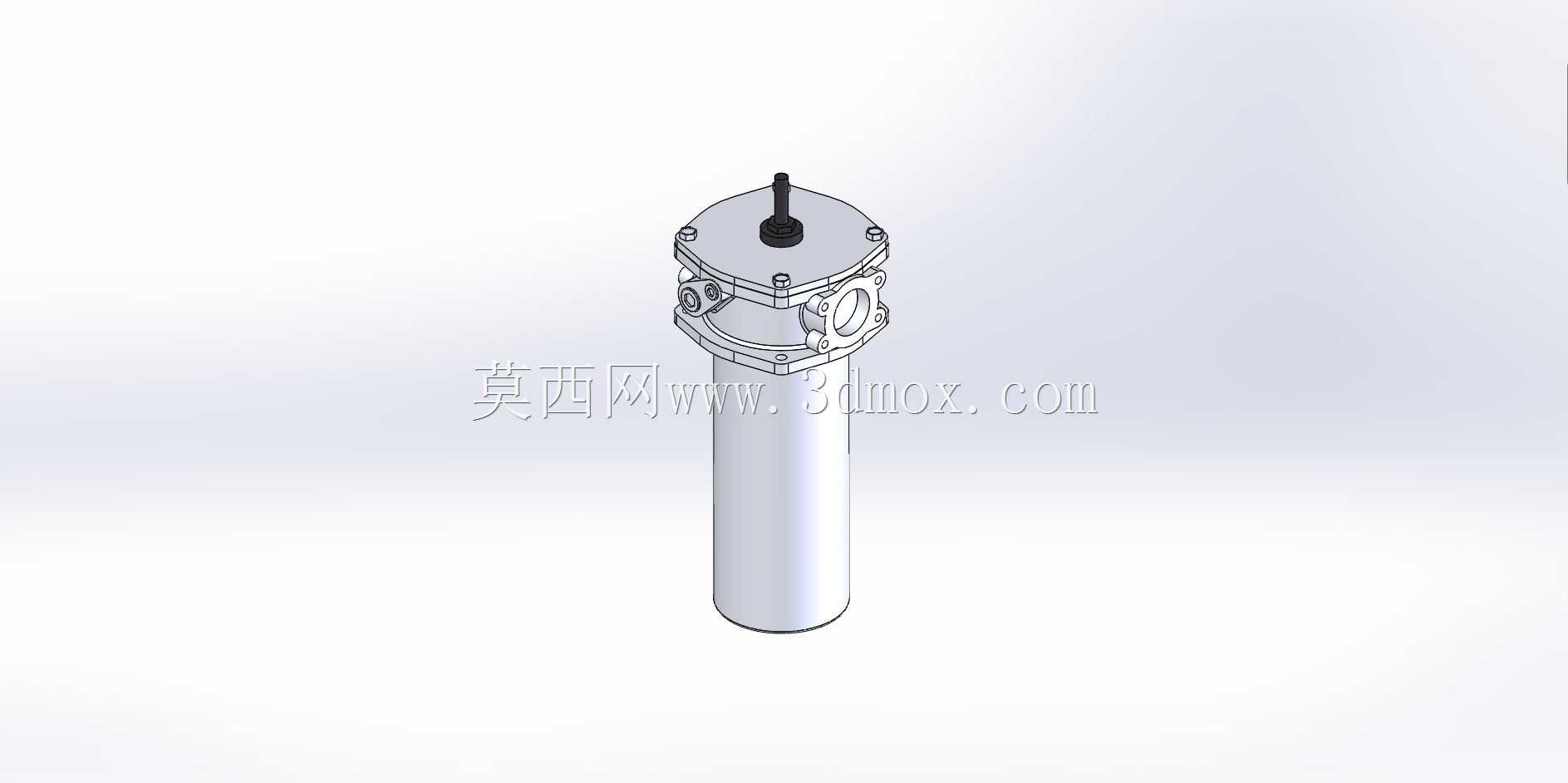

　　在溶剂回收、精细化工蒸馏、制药纯化水制备这类涉及介质蒸馏提纯的生产场景中，管路内的固体杂质、结焦颗粒、焊渣残留会直接影响蒸馏塔的传质效率，甚至堵塞塔板填料、损伤下游输送泵的密封结构，这类立式过滤装置就是安装在蒸馏器进料端、冷凝液回流端的核心净化部件，承担拦截杂质、保护核心蒸馏单元的作用。从结构设计来看，整体采用上阀头下滤筒的立式布局，滤筒部分为长圆柱密封结构，内部可适配不同精度的折叠滤芯、金属网滤芯，满足从粗滤到精滤的不同工况需求；上端的阀头集成了流体进出通道、压差检测接口、排气螺塞与快开锁紧结构，侧面的法兰接口采用标准凸面密封设计，可直接与对应通径的工业管路对接，无需额外加工过渡连接件。设计阶段优先考虑了现场维护的便捷性，

　　上端盖采用多螺栓圆周压紧的密封结构，无需大型吊装工具即可拆卸更换内部滤芯，顶部的小直径伸出轴为排气阀调节杆，设备初次投用或滤芯更换后可通过该结构排出滤筒内部的积存空气，避免气阻导致的流体通流不畅。安装边界上，长圆柱滤筒的轴向尺寸预留了足够的滤芯安装空间，安装时需在滤筒正下方预留不小于滤筒长度二分之一的操作空间，用于滤芯抽出更换；侧面的进出水口采用同侧水平布置，可直接适配蒸馏系统常见的立管安装布局，减少管路弯头的使用数量，降低管路沿程阻力损失。实际工况应用中，该类过滤装置可耐受蒸馏系统常见的120℃以内的工作温度，密封件适配丁腈橡胶、氟橡胶等不同材质，可兼容有机溶剂、水基介质、弱腐蚀性化工流体的过滤需求；

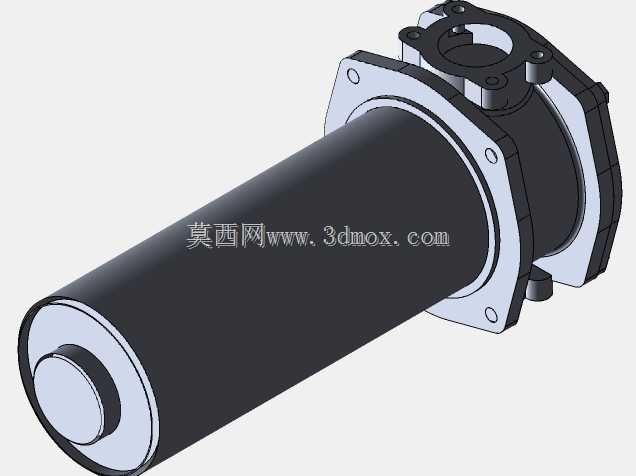

　　阀头位置的预留接口可外接压差变送器，实时监测滤芯前后的压力差，当压差值达到设定阈值时即可触发维护提醒，避免滤芯击穿导致的杂质泄漏，或是滤芯堵塞导致的系统流量不足。从结构建模的细节来看，上端盖的螺栓孔采用圆周均布设计，每个螺栓孔的位置都对应了内部密封胶圈的压紧受力点，保证密封压力均匀分布，避免局部渗漏；侧面接口的法兰密封面预留了标准的水线结构，安装时配合对应压力等级的密封垫片即可实现可靠密封，无需额外涂覆密封胶；滤筒与上端阀头的连接采用无缝焊接结构，焊缝位置做了圆弧过渡处理，既避免了应力集中导致的焊接变形，也减少了介质残留的死角，方便设备停机时的CIP清洗作业。在蒸馏系统的管路布局中，该过滤装置通常安装在蒸馏塔进料泵的出口端，

　　距离泵出口的距离不小于5倍管路通径，避免泵出口的湍流对滤芯造成直接冲击，延长滤芯的使用寿命；对于冷凝液回流的工况，该装置可直接垂直安装在回流管路上，利用流体自身重力辅助杂质沉降在滤筒底部，减少滤芯表面的杂质附着，延长滤芯的更换周期。建模过程中对所有配合面的尺寸公差都做了对应匹配，法兰连接尺寸、螺栓孔中心距、密封槽深度都符合通用工业管路的连接标准，可直接导入系统装配体中做管路干涉检查、安装空间校核，无需额外调整结构尺寸。
