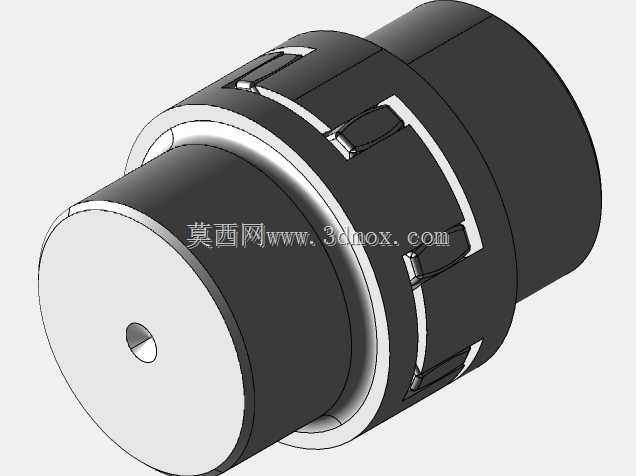

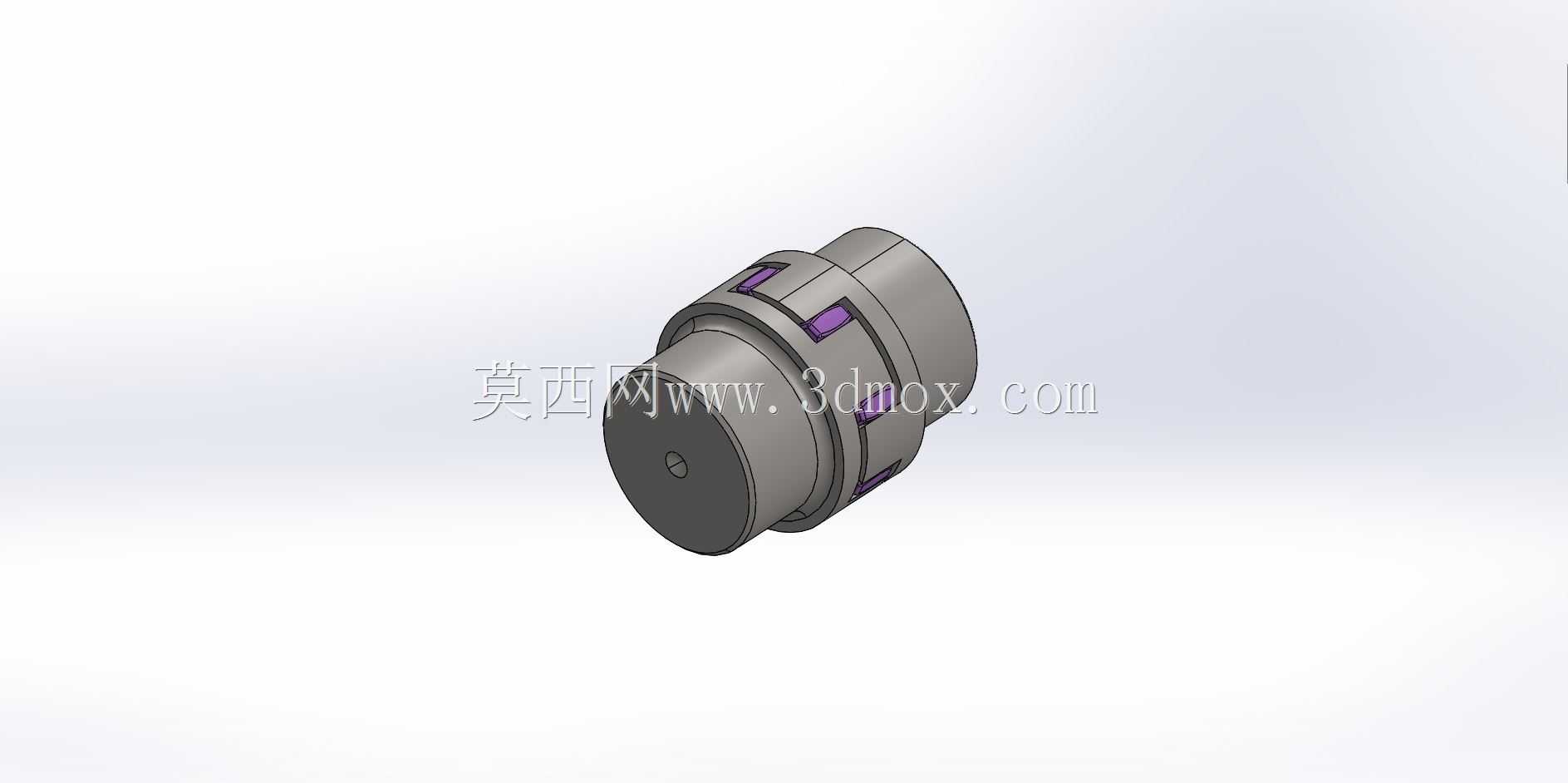

ROTEX系列梅花弹性联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲减振、传递额定转矩的核心基础部件，本次呈现的ROTEX系列梅花弹性联轴器结构，是传动链路中应用覆盖极广的挠性连接方案。这类联轴器常被部署在伺服电机输出端与丝杠输入端、泵组驱动轴与叶轮轴、减速机高速轴与动力输入轴的连接位置，在机床进给系统、物流输送辊道驱动、中小型风机传动、包装设备主传动链路中都能见到这类结构的身影，它能在两轴存在安装同轴度偏差、运行中受载产生径向/角向/轴向偏移时，避免轴系产生额外的附加弯矩，保护轴承、密封件等易损部件，同时梅花弹性体的阻尼特性可以吸收传动过程中的冲击振动，降低传动噪声，提升整套传动系统的运行稳定性与使用寿命。

　　从结构设计逻辑来看，该款联轴器采用分体式对称结构，两端为带内孔与键槽的金属轴套，轴套端面加工有均匀分布的凸爪，中间嵌入星形梅花状的聚氨酯弹性体，凸爪与弹性体的凹腔紧密啮合，转矩通过轴套凸爪挤压弹性体后传递至另一端轴套，这种无齿隙的啮合设计既保证了转矩传递的刚性，又通过弹性体的形变预留了偏移补偿空间。设计过程中，轴套的内孔公差按照过渡配合选取，适配常用的标准轴径公差带，键槽尺寸遵循普通平键的国标规范，确保现场安装时无需二次加工即可直接适配标准输出轴；轴套外圆做了倒角处理，既方便装配时弹性体的对位卡入，也避免安装过程中锐边划伤操作人员或弹性体表面。弹性体采用邵氏硬度适配的聚氨酯材质，不同硬度的弹性体可适配不同的额定转矩与减振需求，设计时在弹性体与金属凸爪的接触面预留了合理的压缩余量，既保证传动时无回转间隙，又避免过盈量过大导致装配困难、弹性体过早疲劳失效。

　　从安装边界与尺寸适配角度，该系列不同规格的联轴器对应不同的轴径覆盖范围与额定转矩区间，轴套的长度、外圆直径、凸爪数量都随规格提升做等比例强化，安装时需要保证两端轴的插入深度符合设计要求，轴端与轴套内部的定位台阶预留合理间隙，避免轴顶死导致弹性体受轴向力异常磨损；径向安装空间需要预留出弹性体的更换操作空间，无需完全拆卸两端轴套即可完成弹性体的快速更换，大幅降低后期维护的停机时间。设计建模过程中，对金属轴套的凸爪根部做了圆角过渡处理，避免应力集中导致凸爪在过载冲击时发生断裂，弹性体的型腔轮廓与凸爪轮廓做了相切拟合，保证受载时应力均匀分布在弹性体接触面上，避免局部应力过大导致弹性体撕裂。这类联轴器不具备过载保护功能，选型时需要根据传动系统的最大转矩、最高转速、允许偏移量匹配对应规格，同时根据工作环境温度选择适配的弹性体材质，避免高温环境下弹性体提前老化失效。在实际装配场景中，需要先将两端轴套分别固定在主动轴与从动轴上，校准两轴的同轴度在允许偏差范围内，再将梅花弹性体卡入一端轴套的凸爪间隙中，最后移动两端轴的轴向位置，使另一端轴套的凸爪完全卡入弹性体的对应凹腔，锁紧轴套上的紧定螺钉或夹紧螺栓即可完成安装，整个装配过程无需专用工装，现场操作门槛低，适配绝大多数工业现场的安装维护条件。
