ROTEX42梅花弹性联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲吸振的核心传动部件，这款ROTEX规格的梅花形弹性联轴器，主要应用于泵类、风机、输送机、中小型减速机输出端与工作机输入端的轴连接场景，也可用于自动化生产线、机床进给轴、纺织机械等对传动平稳性有一定要求的传动环节，能够在两轴存在径向、角向、轴向安装偏差时，通过弹性体的形变补偿偏移量，避免轴系因安装对中误差产生额外的附加载荷，延长轴承、密封件等周边易损件的使用寿命。

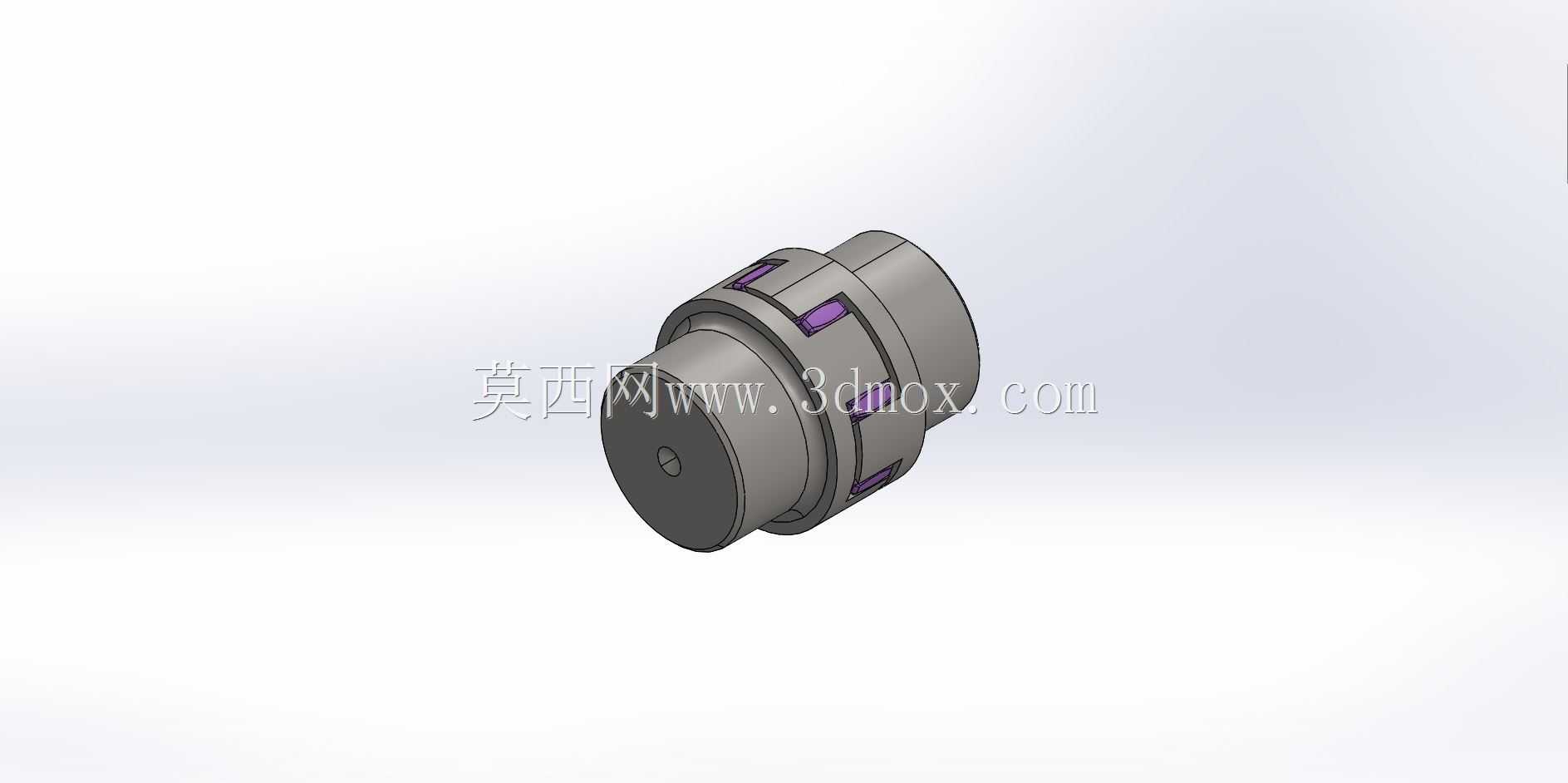

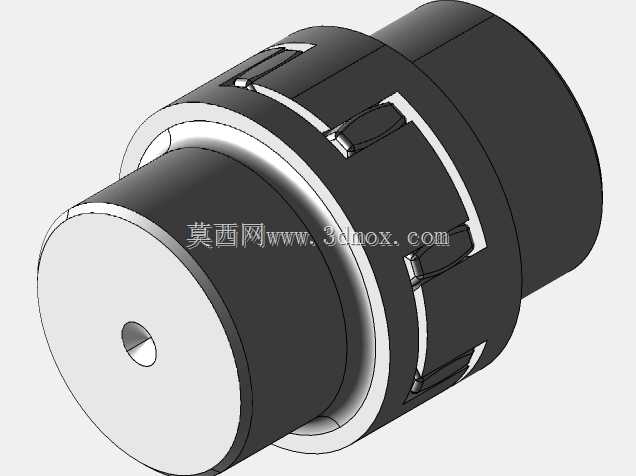

　　从结构设计逻辑来看，该联轴器采用典型的三瓣式梅花弹性体夹装结构，两个半联轴器端面上均匀分布三个凸爪，凸爪与梅花弹性体的凹腔一一嵌合，扭矩通过半联轴器凸爪挤压弹性体后传递至另一侧半联轴器，这种结构不存在金属部件的直接刚性接触，传动过程中可有效吸收电机启动、负载突变带来的冲击振动，同时弹性体采用聚氨酯材质，具备较好的耐磨性与抗疲劳性能，可在常规工矿环境下长期稳定工作，无需频繁维护更换。两个半联轴器的轴孔采用标准圆柱孔设计，可适配不同直径的主动轴与从动轴，轴孔端设置紧定螺钉孔位，安装时通过紧定螺钉顶紧轴面实现周向固定，也可根据实际使用需求加工键槽，适配键连接的重载传动场景，安装拆卸过程无需移动两端的主动、从动设备，仅需沿轴向抽出中间的梅花弹性体即可完成部件更换，大幅降低现场运维的工作量。

　　从安装边界与尺寸适配角度来看，该款联轴器的外径、总长、轴孔直径均遵循ROTEX系列联轴器的标准尺寸规范，径向最大轮廓尺寸适配多数常规安装空间的预留间隙，不会与周边的设备护罩、机架结构产生干涉，轴向安装尺寸预留了足够的弹性体压缩余量，可补偿一定范围内的轴系轴向窜动，避免轴系热胀冷缩产生的轴向力直接作用于两端设备的轴承。设计过程中，半联轴器的凸爪根部做了圆弧过渡处理，避免应力集中导致凸爪在过载工况下发生断裂，弹性体的瓣形结构做了等强度优化，每个受力面的接触面积均匀，传递扭矩时弹性体各部位的形变量一致，不会出现局部应力过大导致的弹性体过早损坏。

　　在实际选型应用中，这类梅花弹性联轴器的许用转速、额定扭矩需匹配所连接轴系的传动参数，安装时需保证两轴的对中偏差在允许范围内，虽然弹性体可补偿一定的安装误差，但过大的偏移量会加速弹性体的磨损，降低联轴器的使用寿命。相较于刚性联轴器，该结构无需高精度的对中安装，降低了现场安装调试的难度，相较于其他类型的弹性联轴器，梅花式结构的结构更紧凑，转动惯量更小，更适用于中高速、中小扭矩的传动场景，同时不存在滑动摩擦部件，无需额外加注润滑脂，日常维护成本极低。在三维建模过程中，该模型完整还原了半联轴器的凸爪轮廓、轴孔结构、紧定螺钉孔位以及中间梅花弹性体的嵌合结构，各部件的装配间隙符合实际装配要求，可直接用于传动系统的装配干涉检查、运动仿真模拟，也可作为选型参考用于设备的轴系布局设计，帮助设计人员快速完成轴系连接部件的选型与空间排布，避免后期装配时出现尺寸不匹配、安装空间不足的问题。
