克拉赫特KF200系列螺旋齿轮泵结构

　　在液压系统的流体输送环节，这类螺旋齿轮泵的应用场景覆盖了工程机械液压回路、工业润滑系统、燃油输送单元等多个对流量稳定性、压力脉动控制有较高要求的工况，尤其在需要低噪音运行、介质输送连续性强的设备中，螺旋齿轮结构的泵体相比普通外啮合齿轮泵，在困油现象抑制、介质适应性上有更突出的表现。从实际用途来看，该泵主要负责在系统中建立稳定的压力差，完成液压油、润滑油等低粘度到中粘度流体的定量输送，可适配不同的安装空间需求，在行走机械的液压动力单元、固定式工业设备的集中润滑系统中都能见到同结构产品的应用。

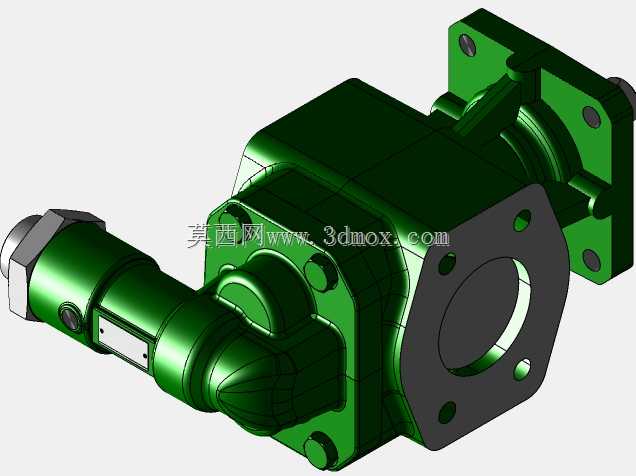

　　从功能特性上看，该螺旋齿轮泵采用多齿螺旋啮合的结构设计，啮合过程中齿面接触为连续渐进式，相比直齿齿轮泵的瞬时啮合冲击，能大幅降低运行时的压力脉动与流体噪音，同时螺旋齿的啮合重叠系数更高，输送介质时的容积效率更稳定，在系统压力波动的工况下也能保持较为平稳的输出流量。泵体的进出油口采用法兰式连接结构，法兰端面预留了标准的螺栓安装孔位，可直接对接同通径的管路接头，减少管路转接带来的泄漏风险；泵轴端采用标准的伸出轴结构，可通过联轴器与驱动电机、发动机取力口直接连接，轴伸位置配置了密封组件，能有效防止泵内介质沿轴向外泄漏，同时阻挡外部粉尘、水汽进入泵腔内部。

　　在设计思路上，该泵的整体结构采用分体式壳体设计，泵体主体为铸铁材质的承压壳体，承担内部齿轮啮合时的压力载荷，进出油口的连接法兰与壳体采用一体化铸造成型，减少了拼接密封面的数量，降低了高压工况下的泄漏概率。内部的螺旋齿轮副经过齿形修形处理，啮合时的齿侧间隙控制在极小范围内，既保证了转动时的灵活无卡滞，又能减少高压介质通过齿侧间隙的内泄漏，提升容积效率。泵体顶部的安装法兰采用方形法兰结构，四个安装孔对称分布，可适配多种安装支架的固定需求，不管是卧式安装还是立式安装都能保证固定强度，法兰面与泵轴的垂直度经过严格控制，避免安装后轴系出现偏载导致的密封件过早磨损、轴承载荷异常等问题。

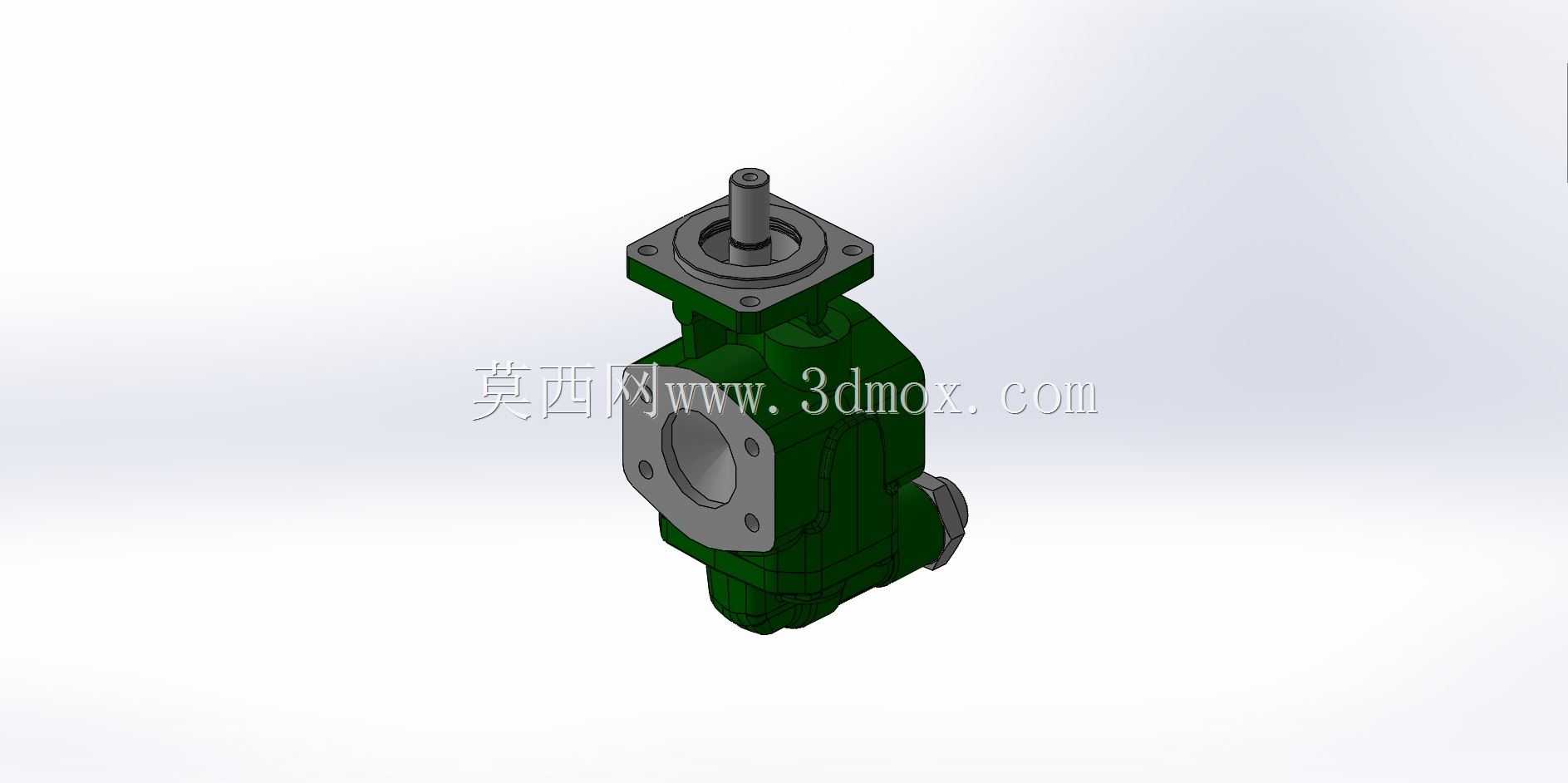

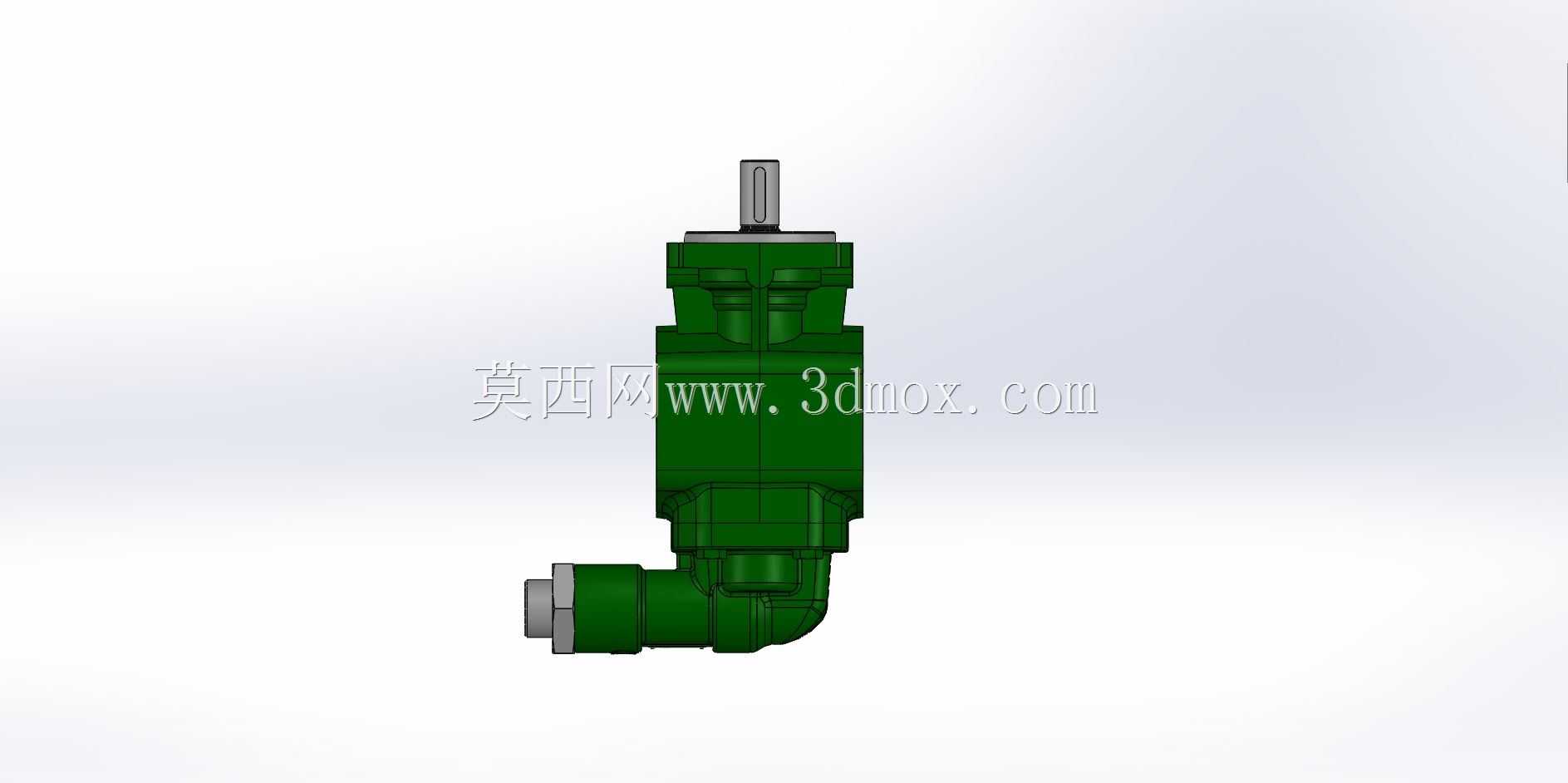

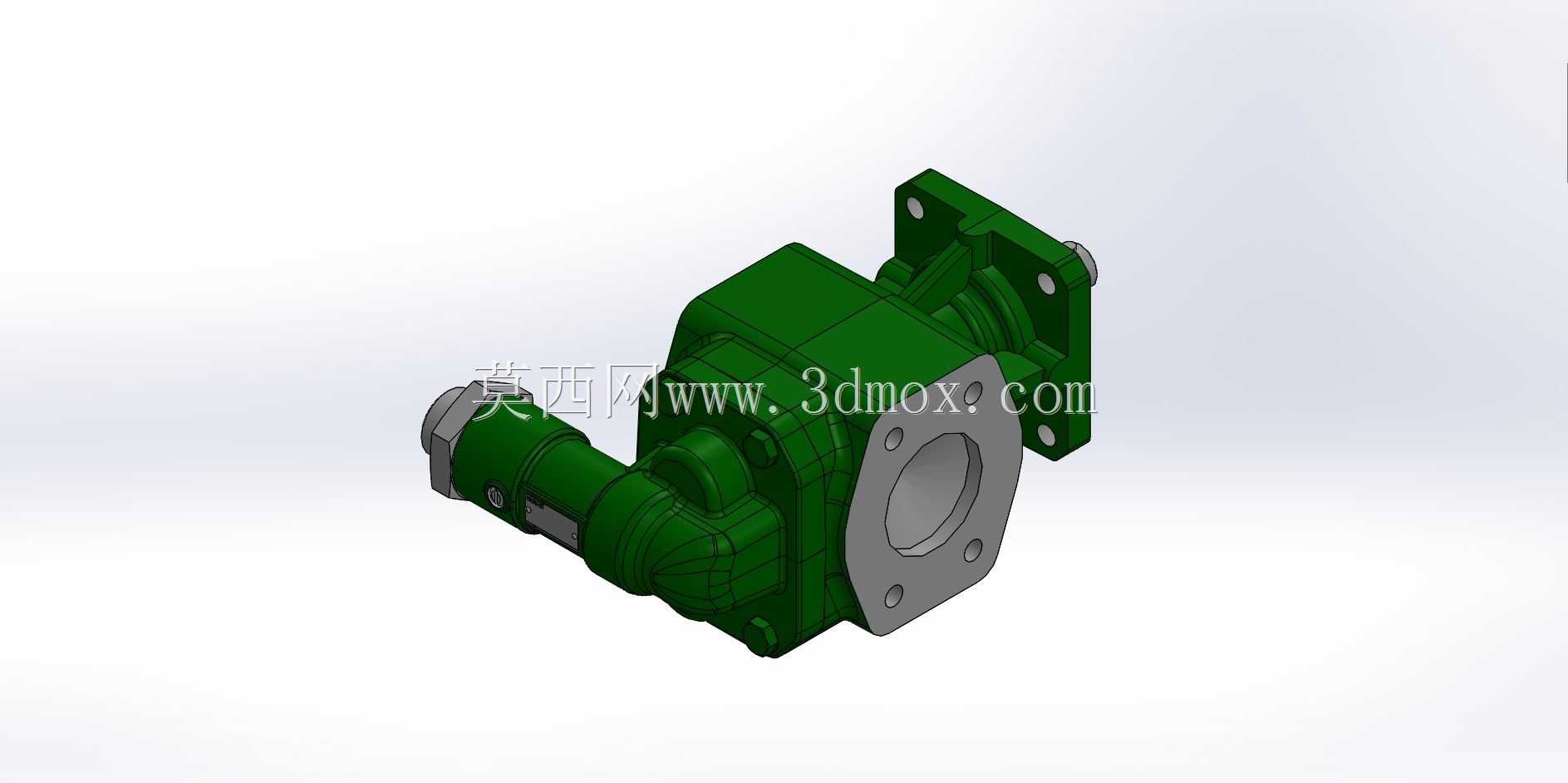

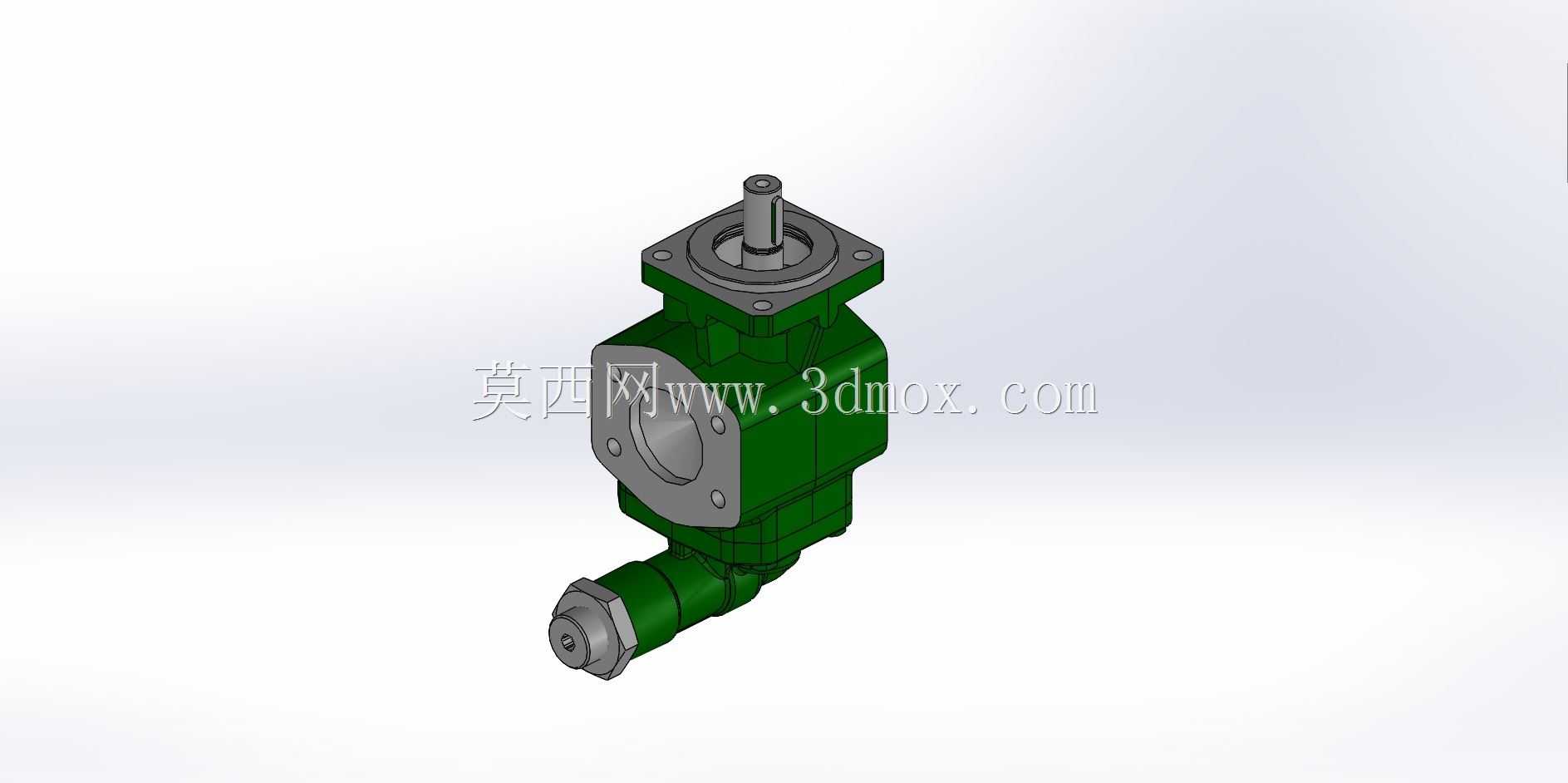

　　从外形尺寸与安装边界来看，该泵的整体轮廓为立式布局，轴向尺寸紧凑，径向最大尺寸集中在泵体中段的壳体位置，进出油口分别布置在泵体的侧方与端侧，管路连接时预留的操作空间不需要过大，适合在安装空间局促的设备动力舱内布置。顶部安装法兰的螺栓孔中心距符合行业通用的安装尺寸标准，可直接替换同系列不同规格的泵体，不需要对安装支架进行额外的改造加工；轴伸的直径、键槽尺寸都遵循通用的液压泵轴伸标准，联轴器选型时可直接匹配标准件，减少定制加工的成本。泵体底部的结构做了圆弧过渡处理，既减少了铸造时的应力集中，也能避免安装时与周边零部件出现干涉，在实际装配时，只需要保证驱动轴与泵轴的同轴度在允许范围内，紧固安装法兰的螺栓按照对角顺序拧紧到规定扭矩，即可完成泵体的安装固定，后期维护时拆解也较为方便，只需要拆开壳体连接螺栓即可更换内部的密封件、齿轮副等易损部件。

　　在实际选型应用中，这类螺旋齿轮泵可适配的介质粘度范围较宽，从低粘度的液压油到粘度稍高的工业齿轮油都能稳定输送，在低温启动工况下，螺旋齿的渐进啮合特性也能减少冷启动时的瞬时载荷，避免驱动端出现过载问题。泵体内部的轴承采用重载滑动轴承结构，可承受齿轮啮合时产生的径向力，保证齿轮副在长期运行过程中始终保持正确的啮合位置，减少齿面的异常磨损，延长泵的整体使用寿命。进出油口的通径匹配泵的额定流量设计，介质在流道内的流速控制在合理范围内，减少流道阻力带来的压力损失，同时避免流速过高产生的气蚀问题，保证泵在额定转速下运行时的噪音控制在较低水平。
