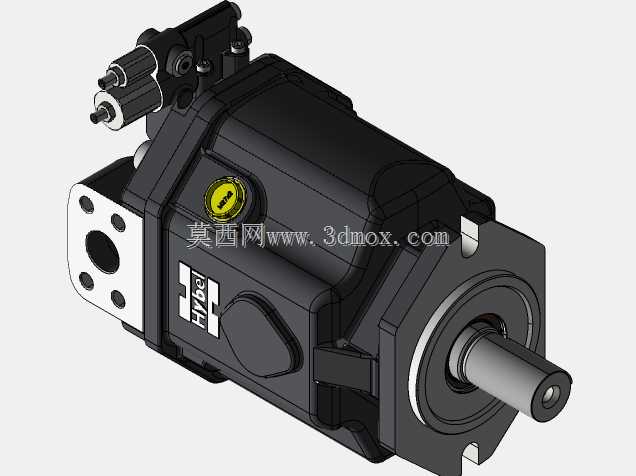

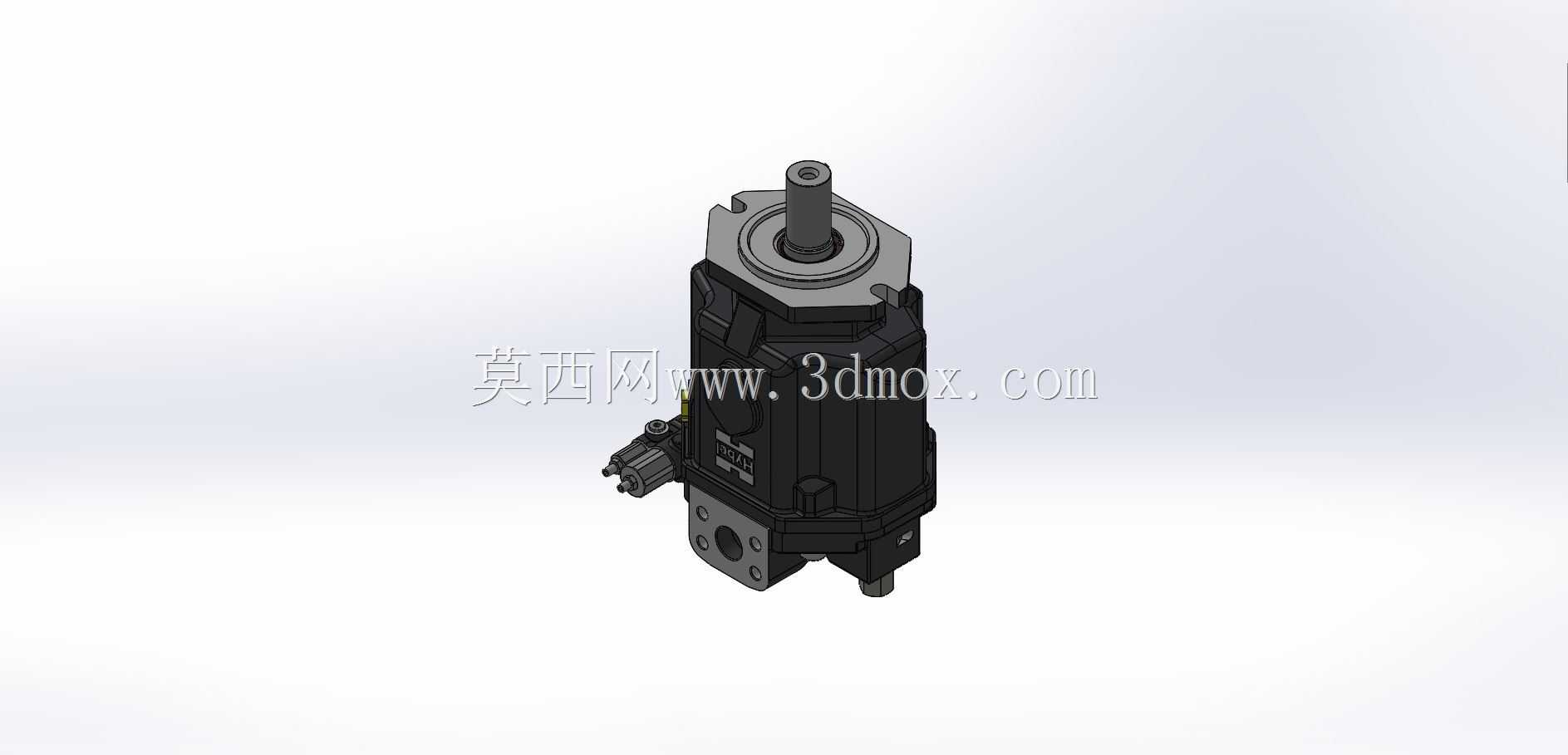

海贝尔A10VSO100型轴向柱塞泵带DFR1阀结构

　　在液压系统的动力源选型环节，轴向柱塞泵一直是中高压工况下的核心配置，这款带DFR1控制阀的A10VSO100规格柱塞泵，常见于工程机械、重型机床、冶金设备的液压站配套场景，比如挖掘机的主液压回路、注塑机的锁模与射胶动力供给、大型压机的压力输出单元，都能见到同结构泵的应用。从实际使用场景来看，这类泵需要在持续高压输出的工况下保持稳定的流量控制，DFR1阀作为负载敏感与压力切断复合阀，能够根据系统负载的变化自动调整泵的输出流量，避免多余流量溢流造成的能量损耗，这也是它在节能型液压站中被广泛选用的核心原因。

　　从结构设计思路来看，这款泵采用斜盘式轴向柱塞布局，缸体与配流盘的配对摩擦副做了高精度的形位公差控制，建模时可以看到柱塞与缸孔的配合间隙控制在微米级，既保证高压下的容积效率，又能减少相对运动的磨损量。泵体的安装法兰采用标准的菱形安装止口，输入轴为渐开线花键结构，能够传递更大的输入扭矩，避免平键连接在交变载荷下出现的键槽压溃问题。集成在泵体侧面的DFR1阀组，内部的阻尼孔、阀芯节流边都做了等比例建模还原，阀块的油道走向完全按照实物的流道设计，没有做简化处理，方便设计人员在做液压站布局时直接核对油口位置，避免后期布管时出现干涉。

　　外形尺寸与安装边界方面，这款泵的主体轴向长度控制在同排量柱塞泵的常规尺寸区间，泵体的径向最大轮廓为控制阀组的外伸部分，在做液压站油箱顶置安装设计时，需要预留出阀组的调节空间，尤其是压力调节螺钉的操作空间，不能被周边的管路或者阀块遮挡。吸油口设置在泵体的下端法兰位置，口径匹配100排量泵的通流需求，避免吸油阻力过大造成气蚀，压油口位于泵体的侧上方，采用法兰连接形式，能够承受高压下的管路拉力。输入轴的伸出长度按照标准电机直连的尺寸设计，既可以通过钟形罩直接与4极电机连接，也可以通过联轴器分座式安装，适配不同的液压站布局需求。

　　从功能特性来看，这款泵的DFR1控制模式能够实现两种核心功能：一是负载敏感控制，泵的输出压力始终比负载压力高出固定的压差，保证执行元件的运动速度不受负载波动影响；二是压力切断功能，当系统压力达到设定的切断压力值时，泵的斜盘会自动回摆到接近零排量的位置，只维持系统的泄漏补油流量，避免系统超压，同时减少溢流发热。泵的壳体上设置了独立的泄油口，必须单独接回油箱，保证壳体内的压力处于允许范围内，避免轴封被高压油击穿。在三维建模的细节处理上，泵体表面的散热筋、安装螺栓的沉孔、铭牌的安装位、油口的密封槽结构都做了完整还原，没有做省略处理，设计人员在做整机装配干涉检查时，可以直接调用该模型进行布局，不需要额外补充结构细节。

　　在实际设备配套中，这类柱塞泵通常会搭配液压油散热器、回油过滤器、蓄能器等元件组成完整的液压动力单元，建模时还原的安装孔位尺寸完全符合行业通用安装标准，不需要额外做适配修改。泵的旋转方向为标准的顺时针输入（从轴端看），如果需要反向旋转的工况，只需要调整配流盘的安装角度即可，模型中也预留了配流盘的结构调整空间，方便设计人员做不同旋向的变型设计。另外，泵体上的多个测压点接口也做了建模还原，在做系统调试时，可以直接在这些位置安装测压接头，检测泵的出口压力、控制阀的反馈压力等参数，不需要额外在管路上加装测压点，减少了管路的泄漏点。
