贺德克DB08P型350Bar螺纹插装式压力阀

　　在行走机械液压系统、工业液压站的压力控制回路里，这类螺纹插装式压力限制阀是很常见的基础元件，尤其适配350Bar额定压力的中高压液压系统，常见于工程机械的执行机构过载保护、机床液压系统的支路压力稳压、风电液压站的安全压力限制场景，相比板式安装的压力阀，它不需要额外的安装阀块加工复杂的安装平面，直接通过外螺纹拧入集成阀块的预制插孔内，能大幅缩小阀组的整体体积，减少管路连接带来的泄漏点。

　　从功能特性来看，这款阀属于直动式压力限制结构，当系统入口压力超过弹簧预设的350Bar阈值时，阀芯在液压力作用下克服弹簧力开启，将高压侧的油液溢流回油箱或者低压回路，避免系统压力持续升高造成管路爆管、密封件损坏或者执行元件过载变形，直动式结构的响应速度比先导式结构更快，适合对压力超调响应要求高的小流量支路，不需要额外的先导控制油源，结构更紧凑，抗污染能力也相对更强，在油液清洁度偶尔不达标的现场工况下，卡滞概率比先导式结构更低。

　　设计这款阀的三维模型时，首先要严格匹配标准插装阀的插孔尺寸，插孔的同轴度、各台阶的深度与直径公差直接决定了阀装入后的密封性能与动作灵活性，建模时优先从安装配合面开始绘制，先确定插装外螺纹的规格、密封槽的位置与尺寸，密封槽的宽度与深度要适配对应规格的O型圈与挡圈，避免高压下密封被挤出造成泄漏；其次是阀芯与阀套的配合间隙，直动式压力阀的阀芯配合间隙一般控制在几微米级别，建模时要预留出合理的公差带，同时要保证阀芯上的阻尼孔位置与尺寸准确，阻尼孔的大小直接影响阀的压力稳定性，过小容易堵塞，过大会造成压力波动大、啸叫问题。

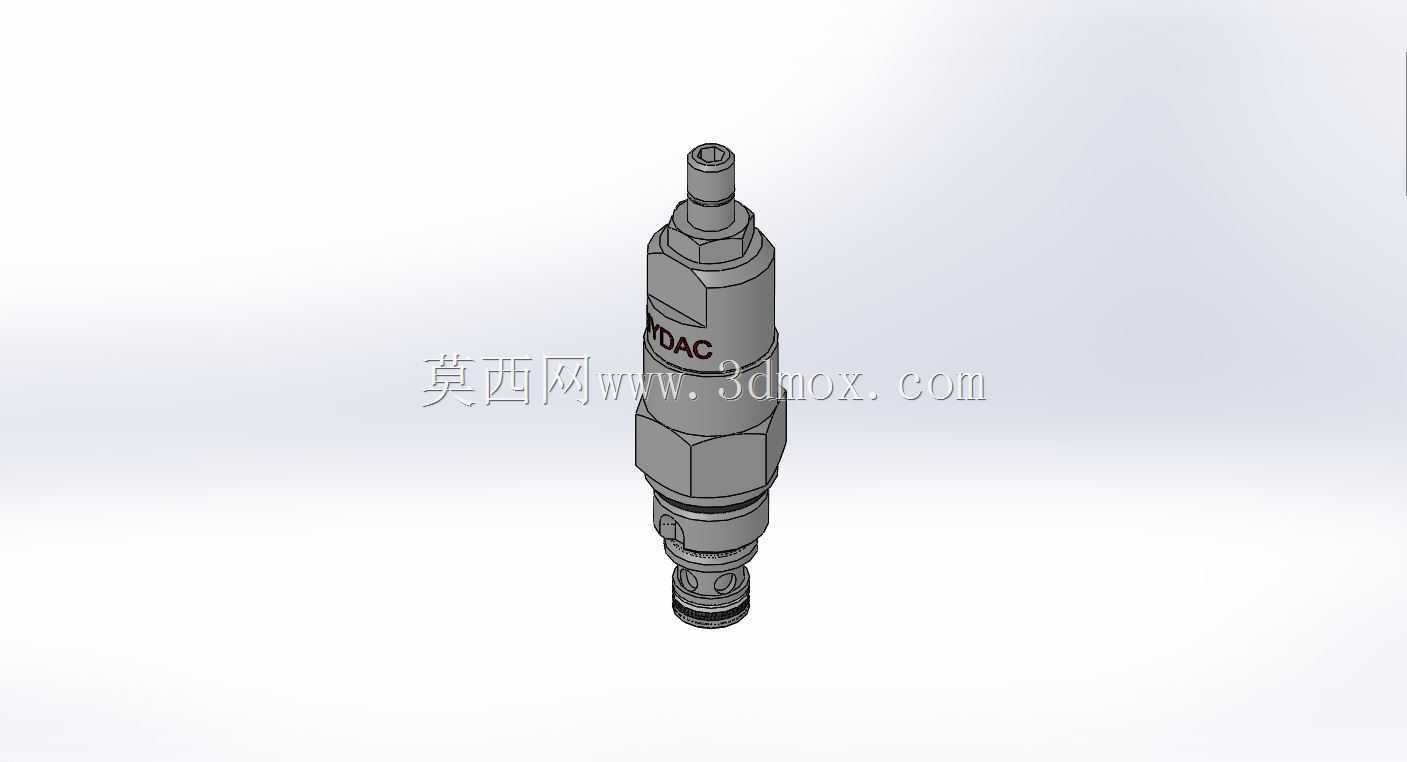

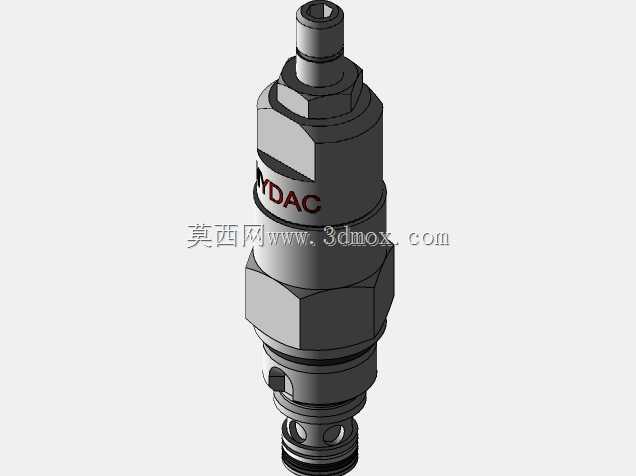

　　外形尺寸上，这款阀整体为细长型圆柱结构，顶部的调节杆部分用于设定溢流压力，外部带有锁紧螺母，压力调整完成后可以锁紧防止松动，中部的六角结构是安装时的扳手受力位，建模时要保证六角的对边尺寸符合标准，方便现场使用标准扳手安装，不会出现打滑拧坏阀体外表面的问题；下部的插装部分带有多道密封槽，分别隔离高压腔、回油腔与安装腔，不同腔室之间的密封距离要足够，避免高压下内部串油，导致压力调不上去或者系统掉压。

　　安装边界方面，集成阀块上的插孔加工必须保证孔口的倒角符合安装要求，倒角过大容易导致O型圈在安装时被切坏，倒角过小则插入时阻力过大容易刮伤密封；阀块插孔的底部要预留足够的容留空间，避免阀插入到底后阀芯被顶死无法正常动作；同时阀顶部的调节杆位置要预留足够的操作空间，方便后期现场调试压力时可以伸手或者使用工具调整，不会被周围的管路、其他阀件挡住调节位置；安装时的拧紧力矩也要控制在合理范围，力矩过大容易导致阀套变形，造成阀芯卡滞，力矩过小则会导致密封处泄漏或者阀在压力冲击下松动退出。

　　在实际选型使用时，要注意这款阀的额定流量要匹配所在支路的最大流量，流量过大会导致溢流时的压力超调量过大，起不到精准的压力保护作用；弹簧的刚度要匹配设定的压力范围，350Bar的额定压力对应匹配的高压弹簧，不能用低压弹簧代替，否则会出现压力调不到额定值或者弹簧提前疲劳断裂的问题；油液的粘度范围也要适配，粘度过高会导致阀芯动作迟滞，粘度过低则会增大内部泄漏量，影响压力控制精度。建模过程中还要注意各零件的装配关系，阀芯在阀套内要保证可以轴向自由滑动，没有干涉，调节杆与弹簧的接触位置要对中，避免弹簧偏载导致压力调节不稳定，外观上的标识位置也要准确，方便现场安装时识别阀的型号与压力参数，避免装错阀件造成系统故障。
