贺德克直动式压力限制阀插装结构

　　在行走机械液压系统、工业液压站的压力控制回路里，这类插装式直动压力限制阀是很常见的基础保护元件，平时做系统过载保护或者支路压力限定用，和常规的管式、板式溢流阀不同，插装结构不需要额外的安装阀块做复杂的流道设计，直接嵌入集成阀块的预制孔内就能完成装配，能大幅缩减阀组的整体体积，在紧凑型液压动力单元、工程机械的多路阀组里应用占比很高。

　　从结构设计来看，这款阀采用的是典型的直动式锥阀密封结构，没有先导级的阻尼孔、先导阀座等复杂结构，响应速度比先导式溢流阀更快，适合应对系统里的瞬时压力冲击，比如挖掘机斗杆动作启停、液压机具瞬间憋压的工况，能快速开启泄压，避免管路或者泵体因为压力骤升出现密封损坏、元件开裂的问题。阀的外露调节端采用了细牙螺纹调节结构，搭配锁紧螺母，调试完成后可以锁定设定压力，避免设备运行过程中因为振动导致压力漂移，调节杆的端部做了内六角或者一字槽的适配结构，现场调试不用拆周边的管路就能完成压力整定，维护便利性比老式的管式阀好很多。

　　安装边界上，这类插装阀的安装孔是标准化的插装阀孔，阀的插入段外径、密封槽位置、锁紧螺纹规格都对应通用的10通径插装阀尺寸，阀块上只需要按照标准尺寸加工安装孔、进出油口流道，不需要额外设计安装法兰或者连接螺栓，装配的时候只需要在密封槽套上对应的O型圈和挡圈，插入阀孔后拧紧顶部的锁紧螺套就能完成密封固定，相比板式阀能减少至少3处密封连接点，降低了外泄漏的风险。阀的整体长度控制在紧凑范围内，插入阀块后外露的调节段长度很短，不会和周边的管路、其他阀件产生安装干涉，在排布密集的集成阀组里也能灵活布置位置。

　　功能特性上，这款阀的设定压力覆盖到420Bar的高压区间，能适配中高压液压系统的压力保护需求，直动结构的压力超调量小，开启后压力波动幅度低，不会出现先导阀常见的压力振摆问题，在小流量的支路压力控制场景里，比如制动回路、离合器控制回路、液压锁的补油回路里，既能做溢流定压，也能做安全阀使用，工况适应性很强。阀的内部运动件做了硬化处理，锥阀阀座和阀芯的配合面研磨精度很高，长期反复启闭的磨损量小，密封性能稳定，不会出现闭合状态下的内泄漏超标的问题，能避免系统因为阀内泄导致的压力保不住、温升过快的问题。

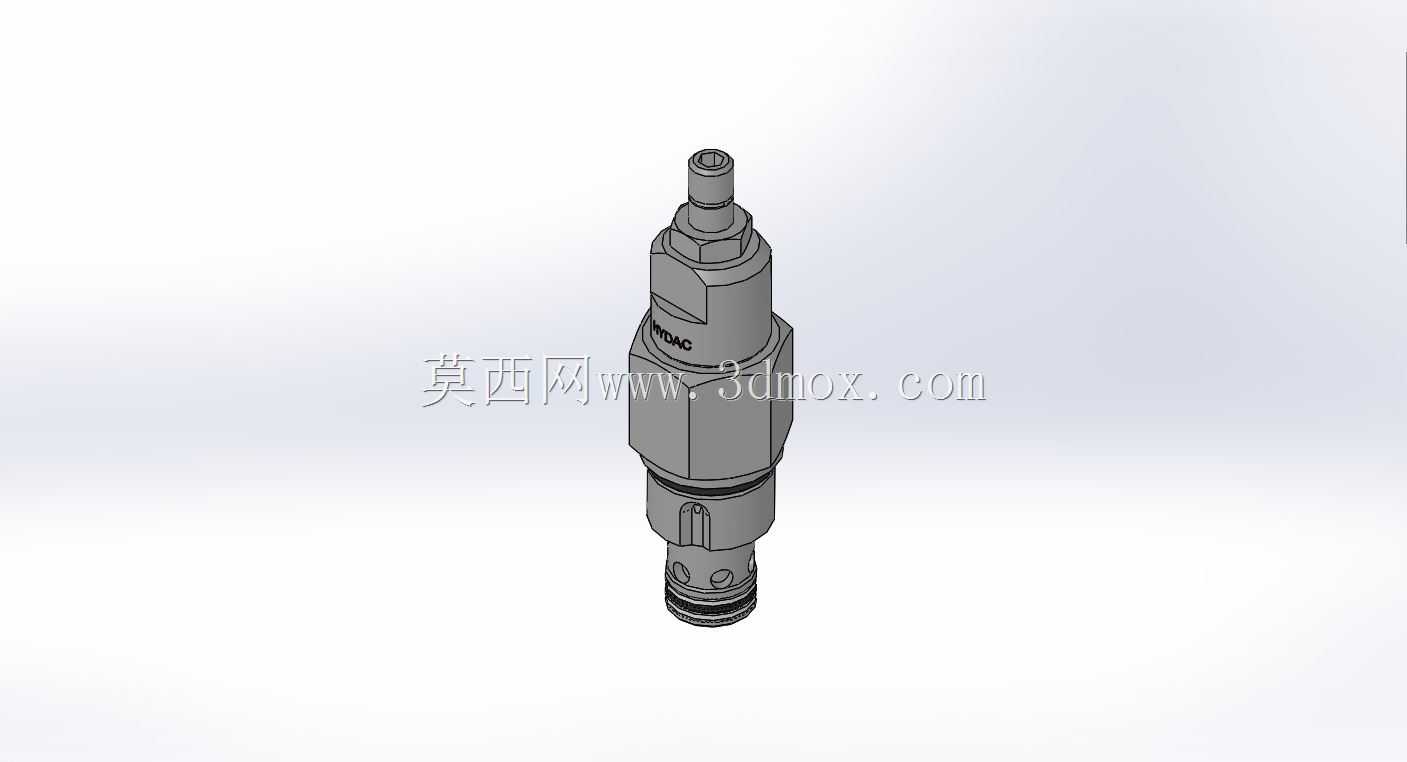

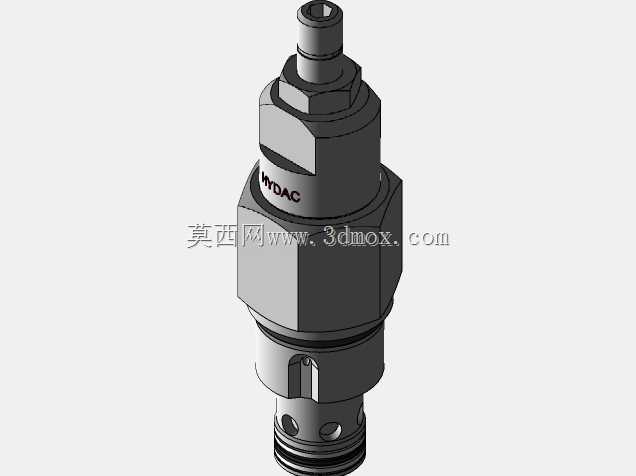

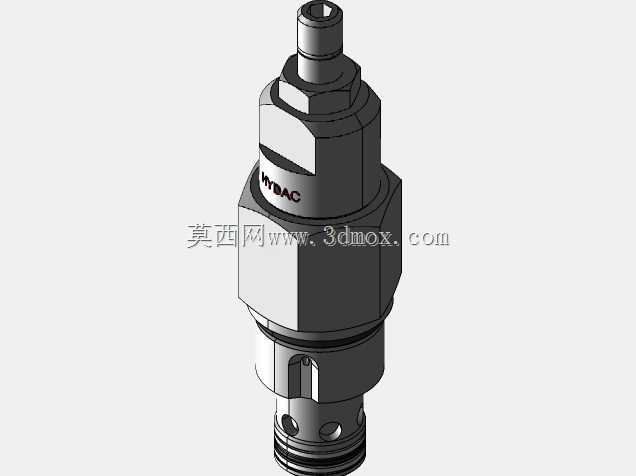

　　从建模的细节来看，模型还原了阀的所有外部装配特征，包括各段密封槽的位置、锁紧螺套的六方结构、调节端的尺寸、油口的通径位置，在做阀组集成设计的时候，可以直接把这个模型导入装配体，核对安装孔的深度、流道的对接位置，提前排查阀件和周边管路、其他元件的干涉问题，不用反复核对二维样本的尺寸参数，能减少阀块设计过程中的尺寸错误，缩短阀组的设计周期。模型的外形细节也还原了阀体上的标识槽、倒角位置，做设备装配动画或者液压系统演示的时候，能准确呈现阀的实际安装形态，不会出现和实物不符的结构偏差。

　　在实际选型应用的时候，这类阀需要匹配系统的最大流量、设定压力区间，还要注意安装孔的加工精度，阀孔的粗糙度、同轴度要符合插装阀的安装要求，不然容易出现密封件切损、阀芯卡滞的问题。这款阀的进出油口方向是沿插装轴线径向布置，和阀块内部的流道对接的时候，不需要考虑阀的周向定位角度，装配的时候任意角度插入都能正常通油，对装配的容错率更高，适合批量生产的液压阀组装配场景，能降低装配工人的操作难度，减少因为装配角度错误导致的返工问题。
