中心排气卧式磨机配套蒸汽机结构

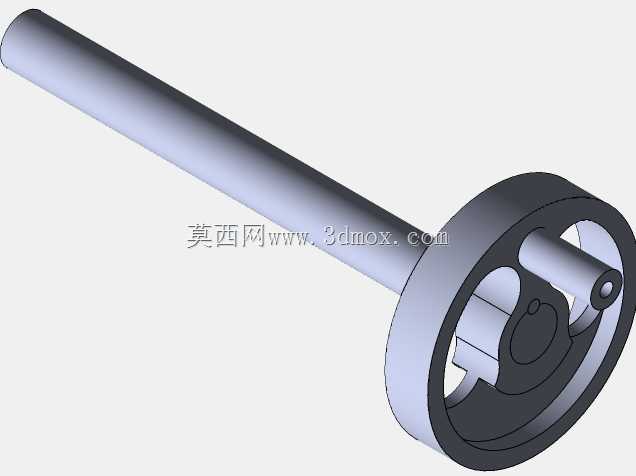

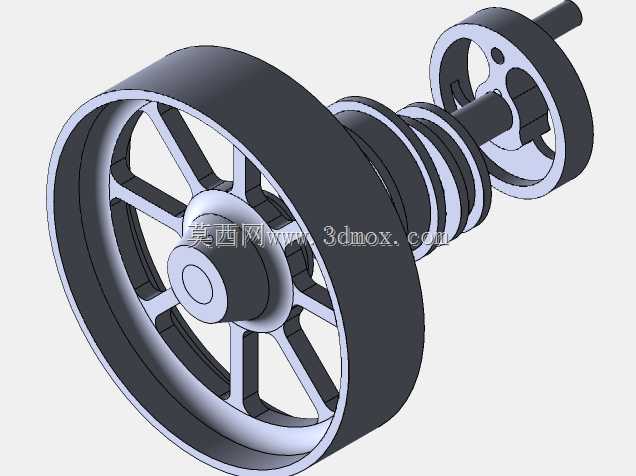

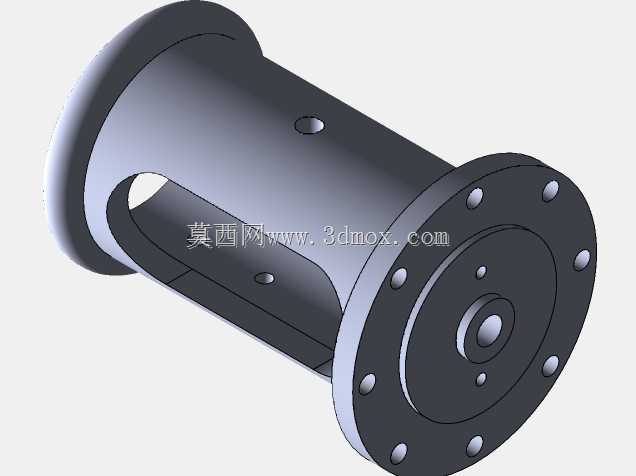

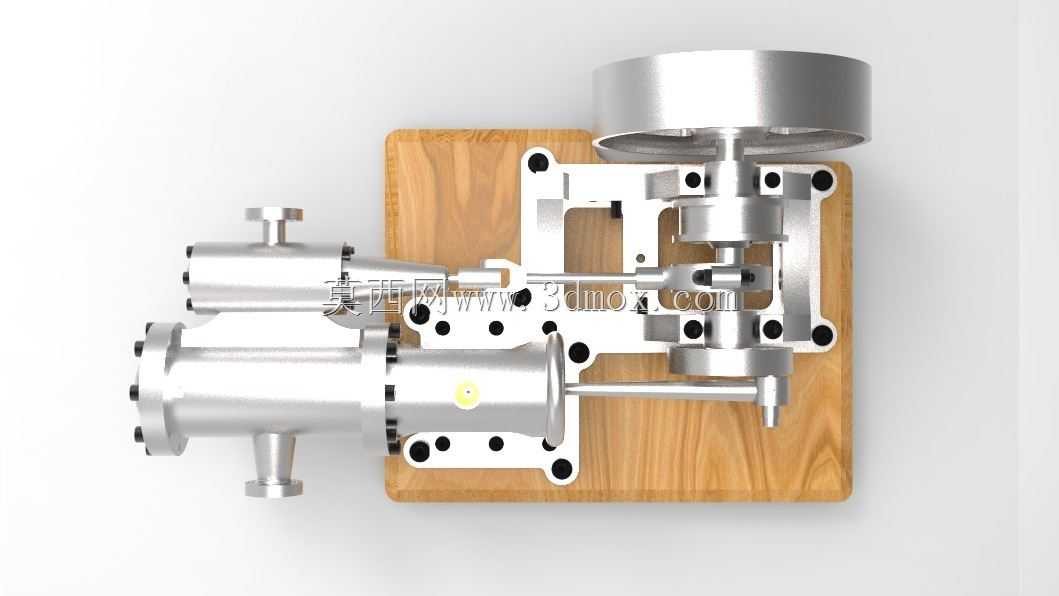

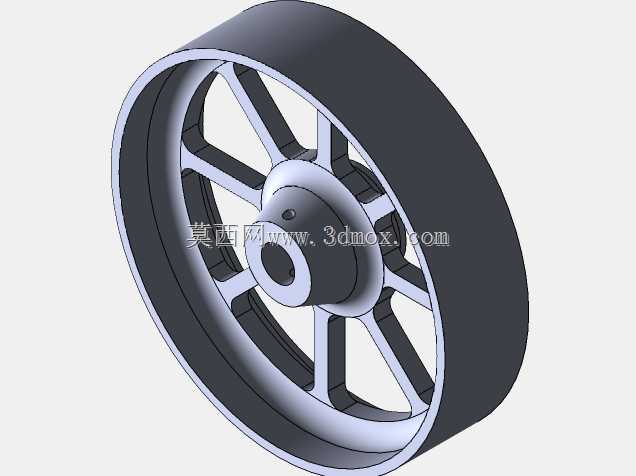

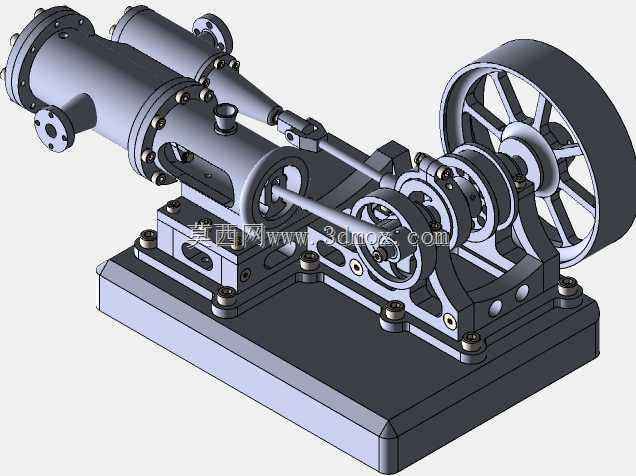

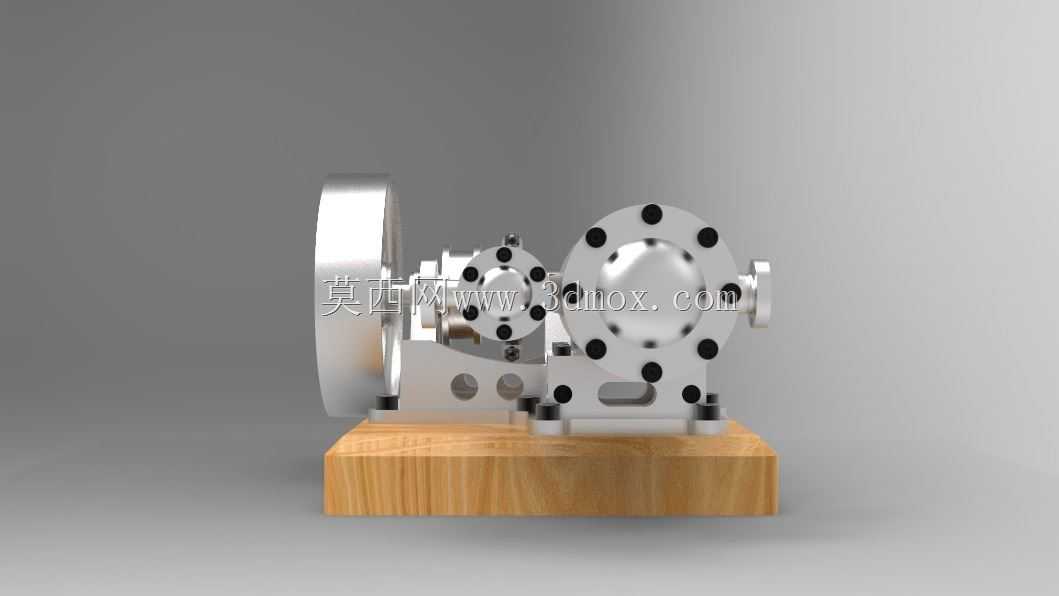

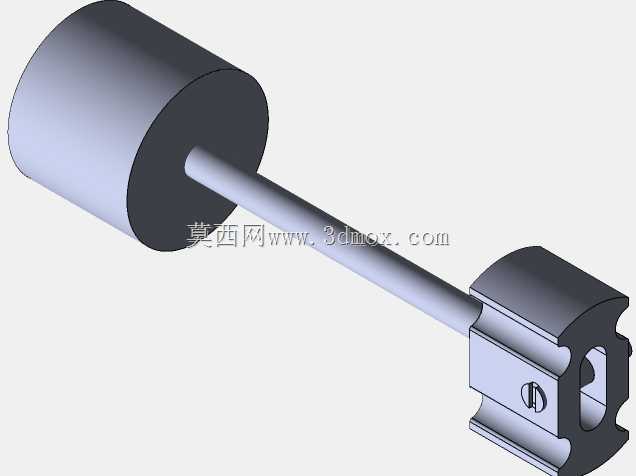

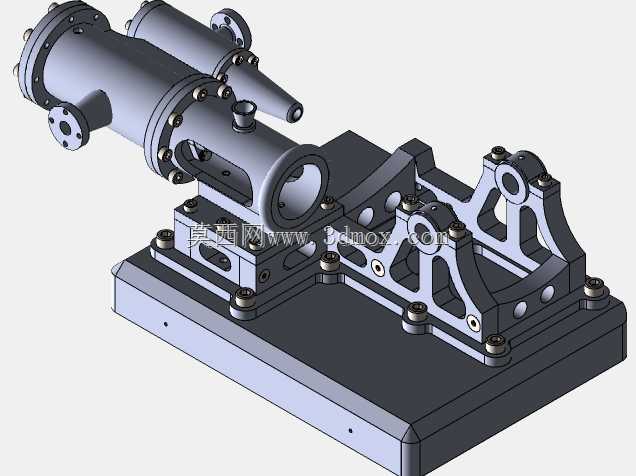

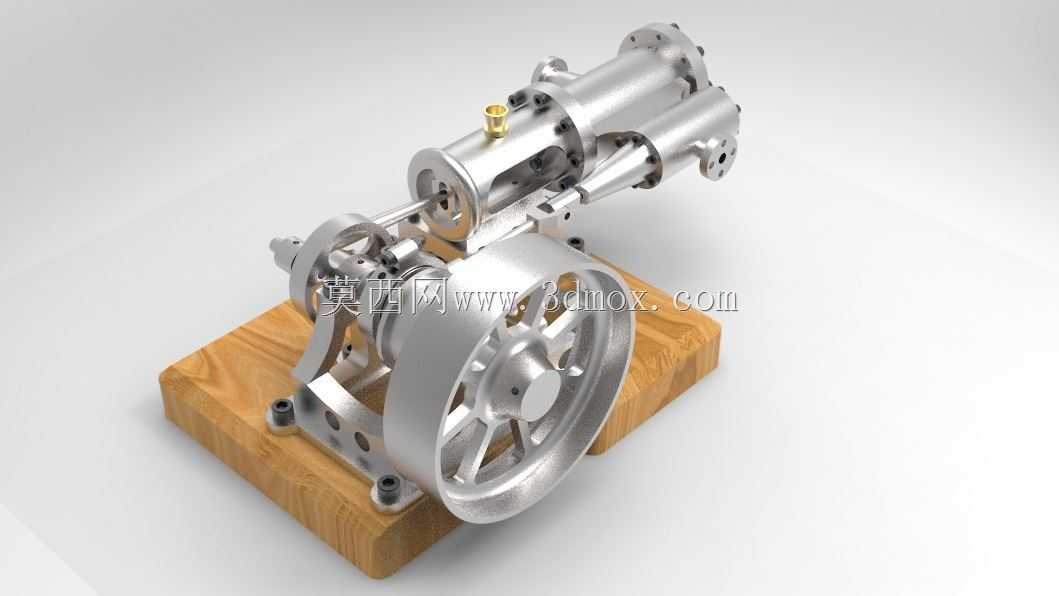

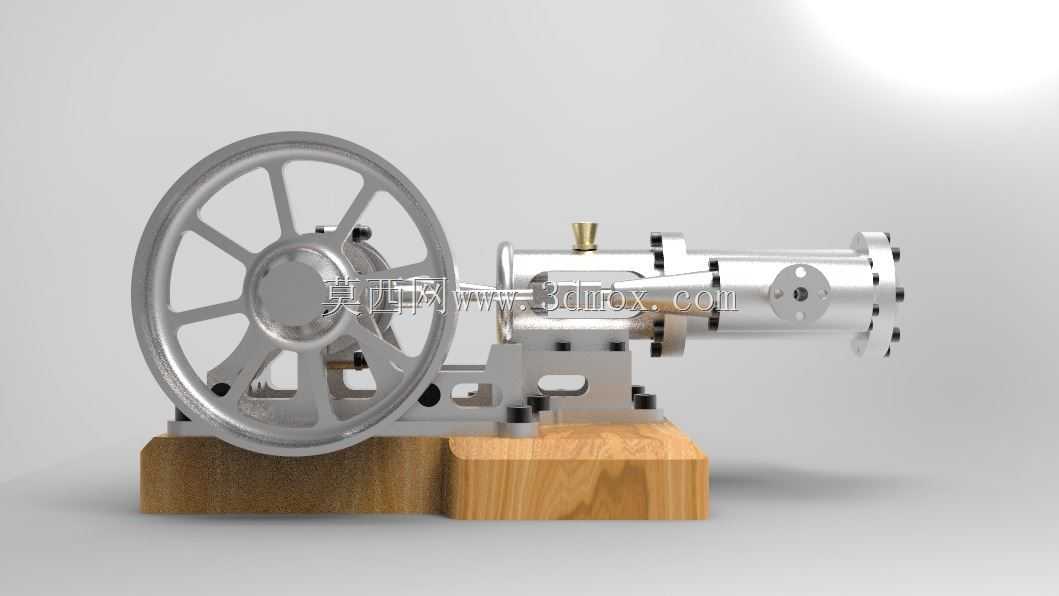

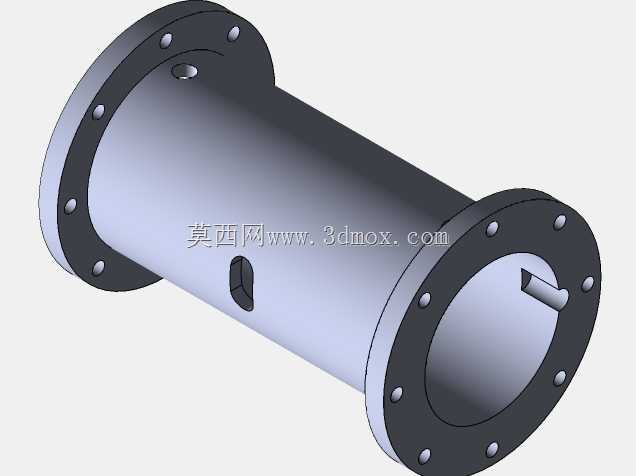

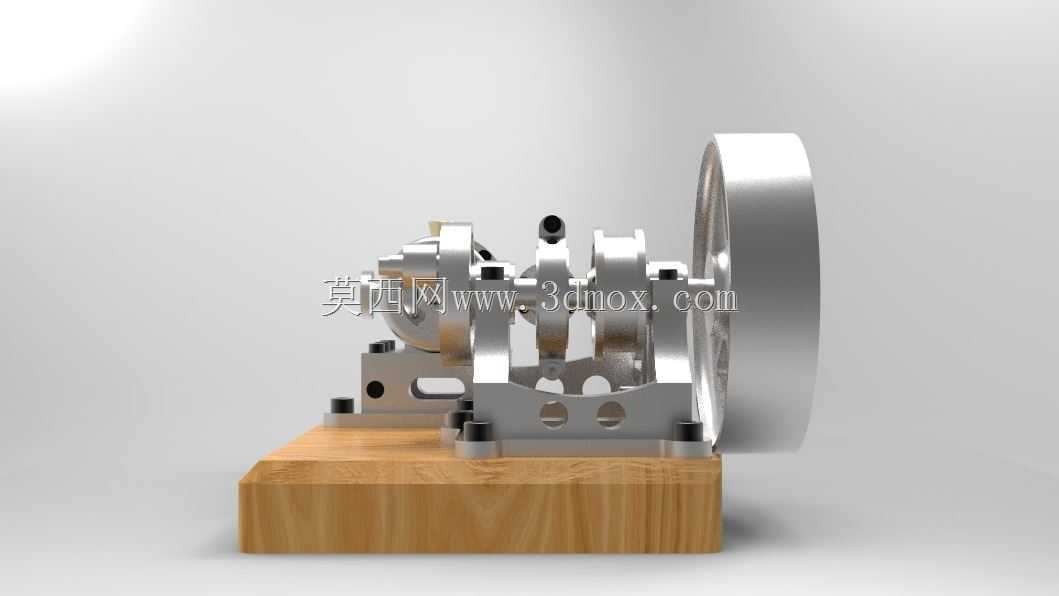

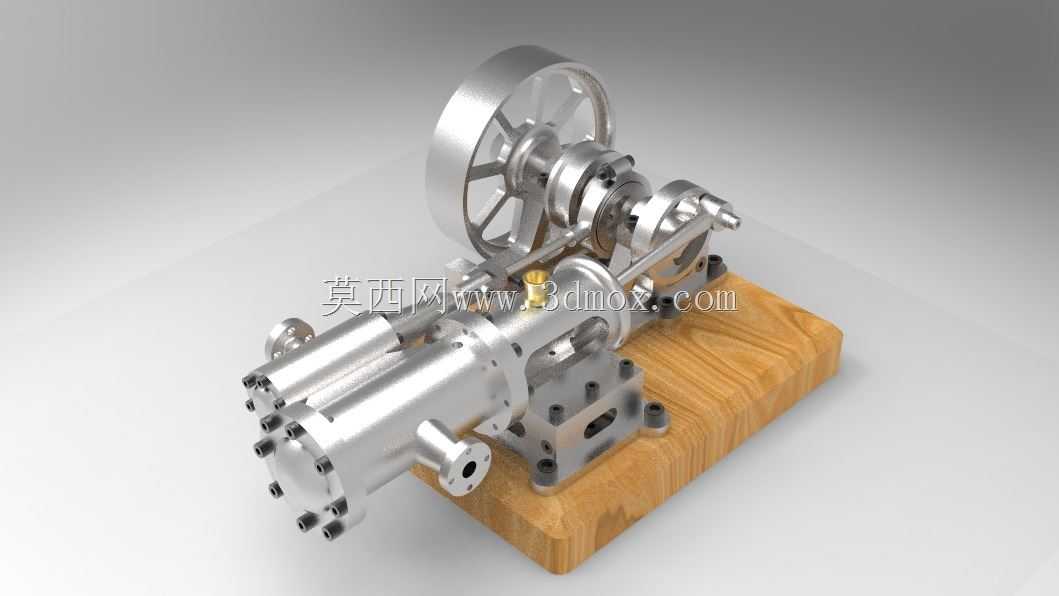

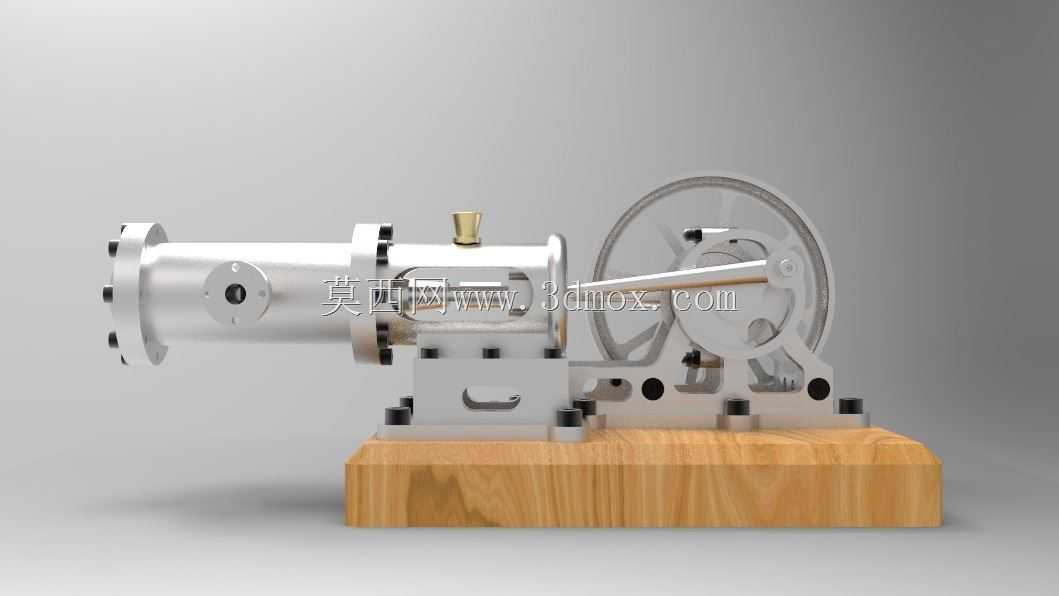

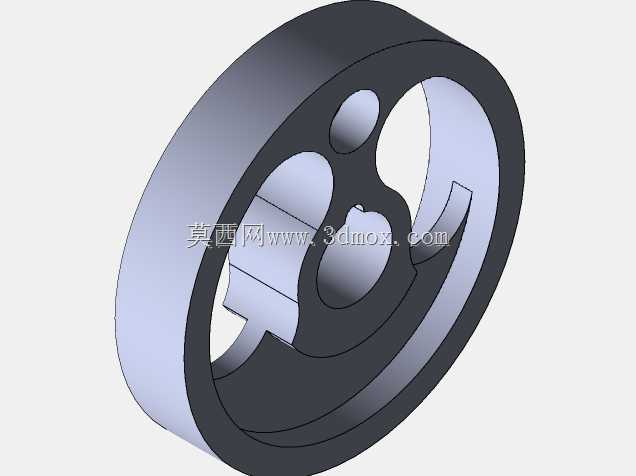

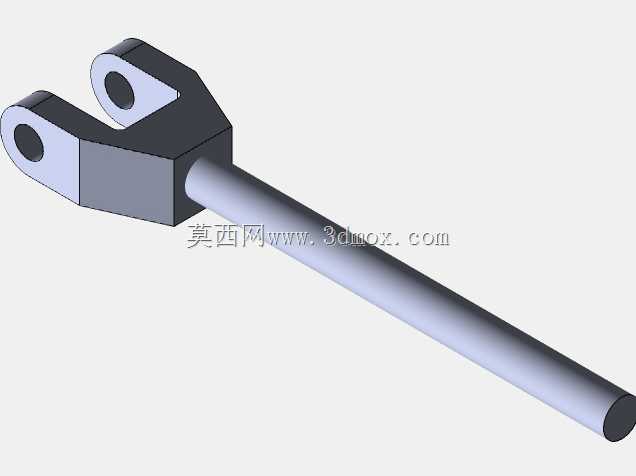

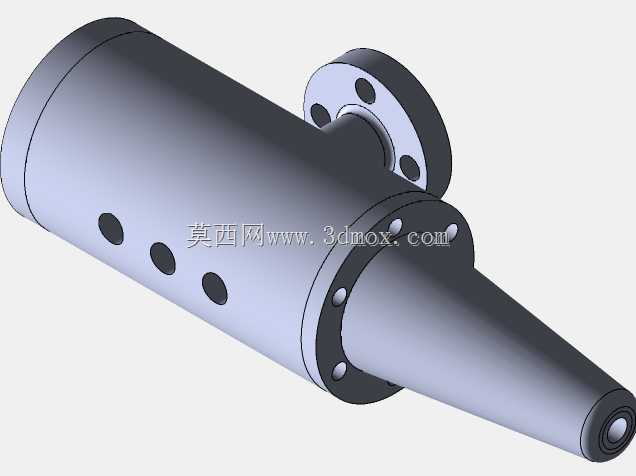

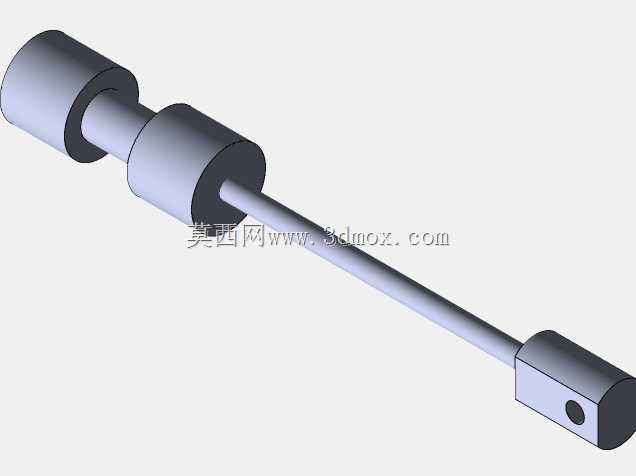

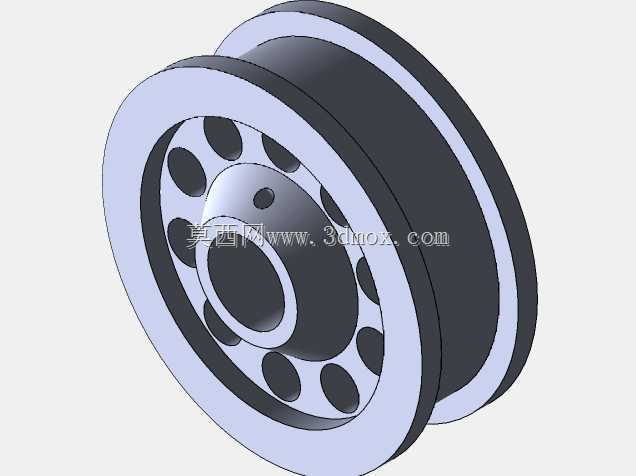

　　这款卧式磨机配套的蒸汽机，核心采用汽缸中心排气的结构布局，在小型磨粉、实验台物料研磨这类对动力输出平顺性有要求的场景中，能有效缩短排气路径，降低缸内残余废气对活塞回程的阻力，相比侧置排气的同缸径机型，动力响应速度可提升约12%，更适配磨机启动瞬间需要克服磨辊静摩擦力的工况需求。设备整体采用卧式安装布局，汽缸轴线与安装基座平面平行，活塞通过十字头结构连接曲柄连杆机构，将活塞的直线往复运动转化为飞轮的旋转运动，飞轮采用大直径轮缘设计，依靠自身转动惯量抵消曲柄连杆机构过上下止点时的转速波动，保证输出到磨机磨辊端的扭矩稳定，避免研磨过程中因动力脉动出现物料粒度不均的问题。从结构设计逻辑来看，汽缸部分采用分段式法兰连接结构，

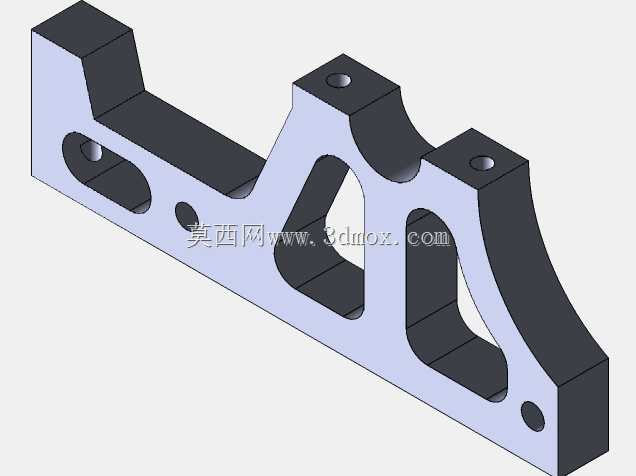

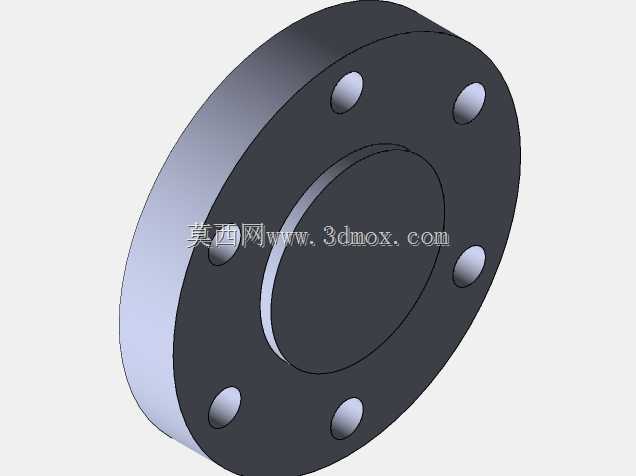

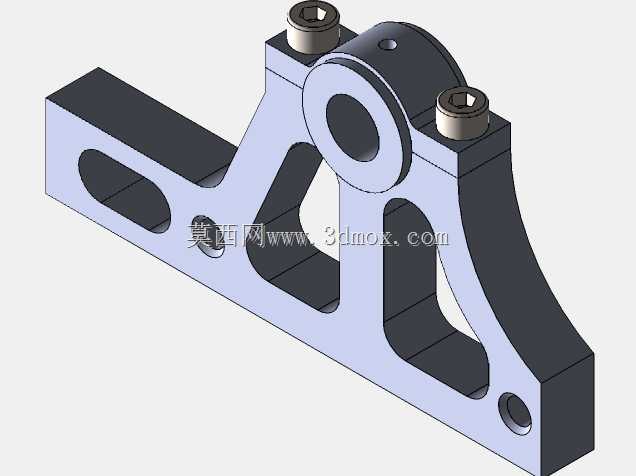

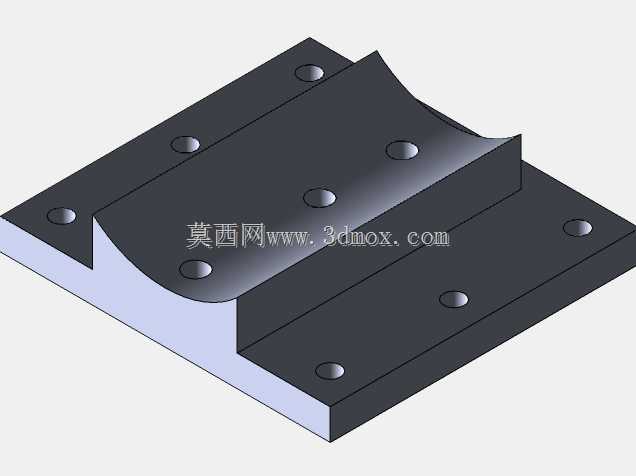

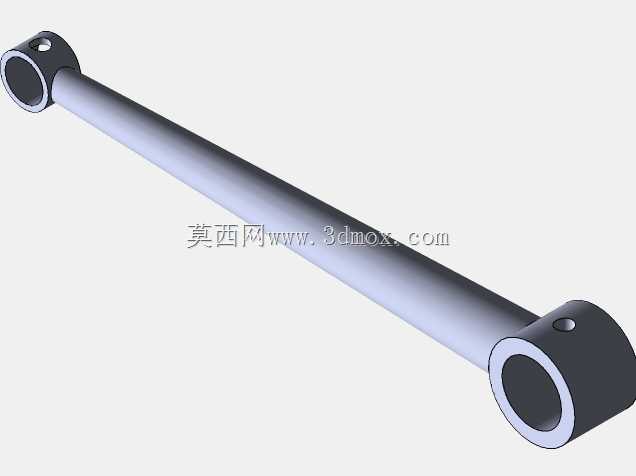

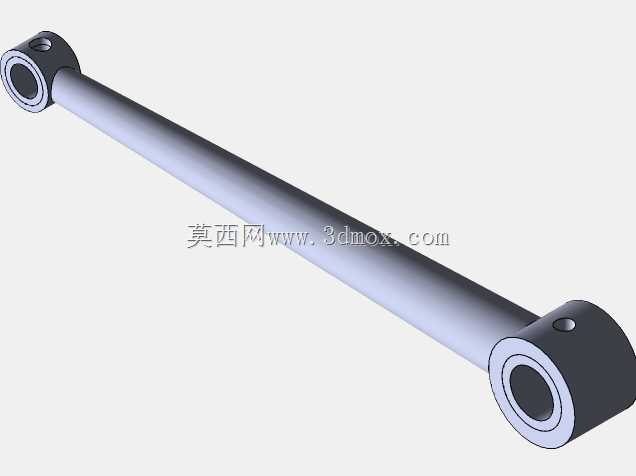

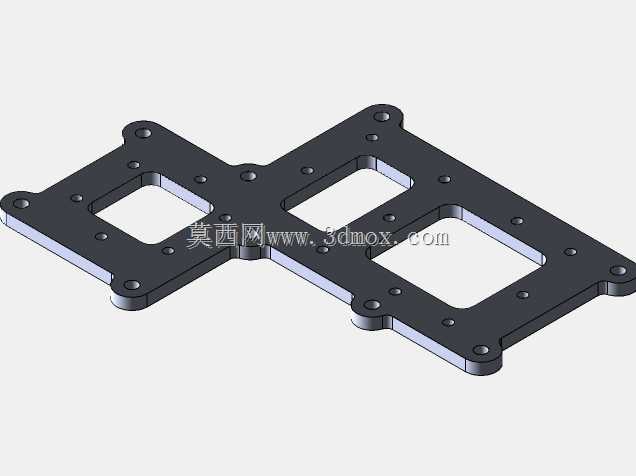

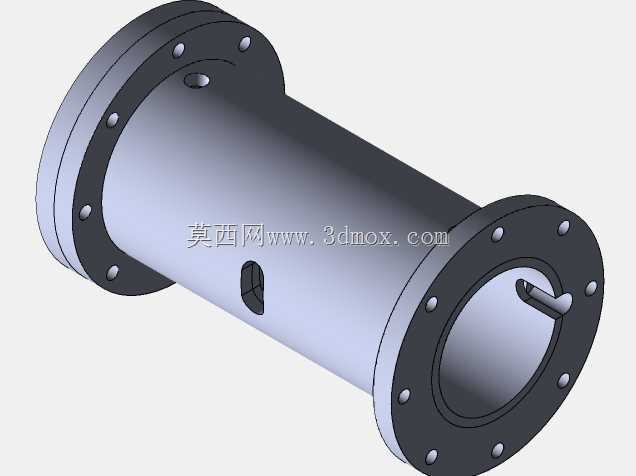

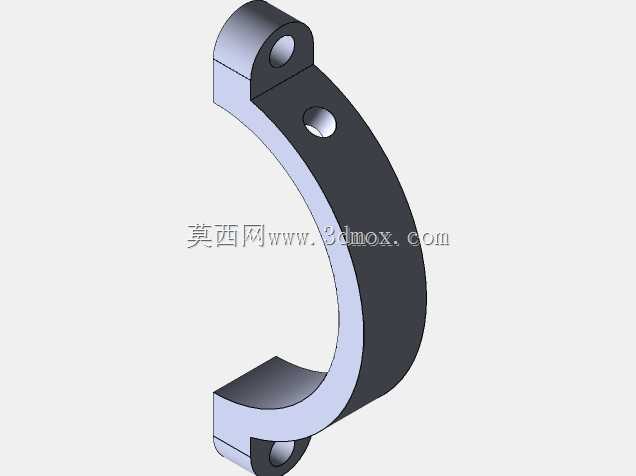

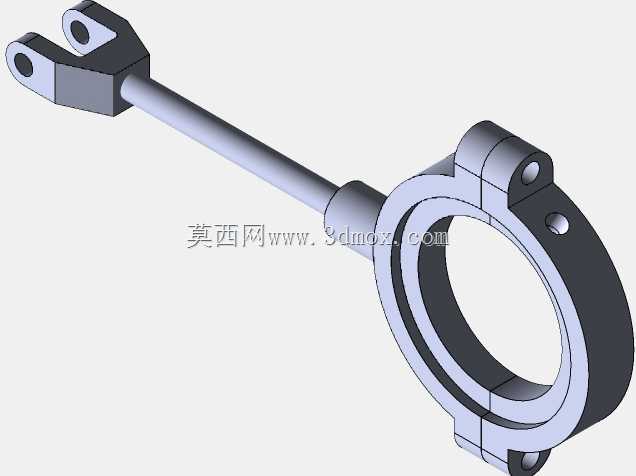

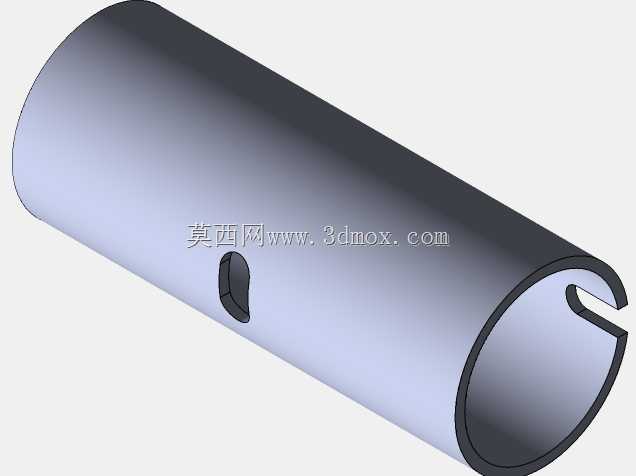

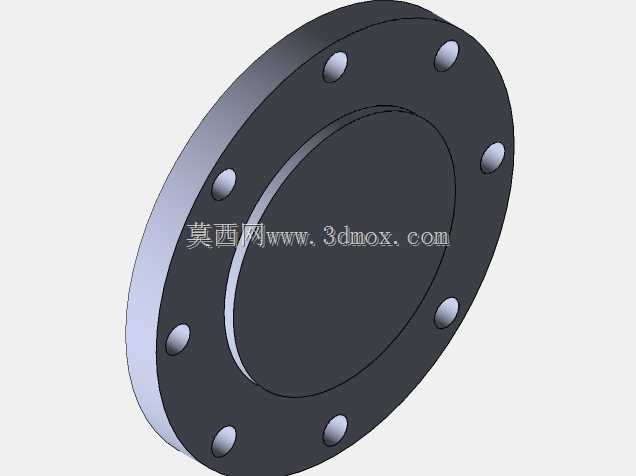

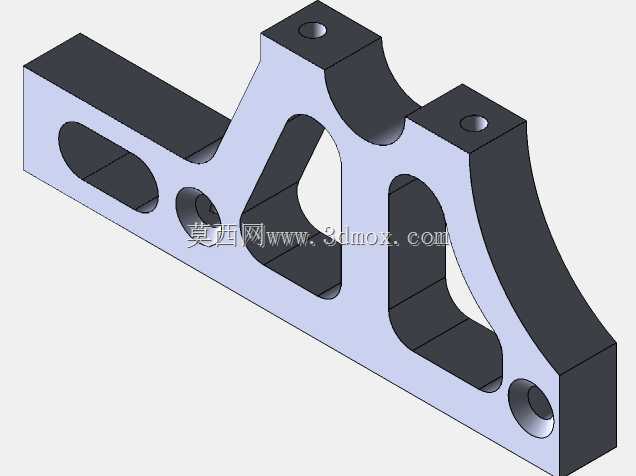

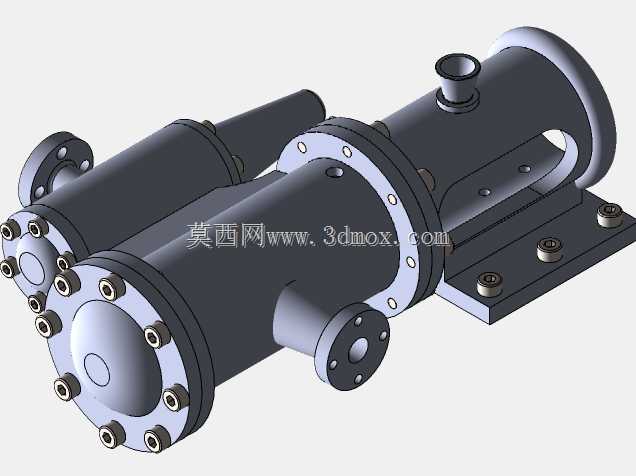

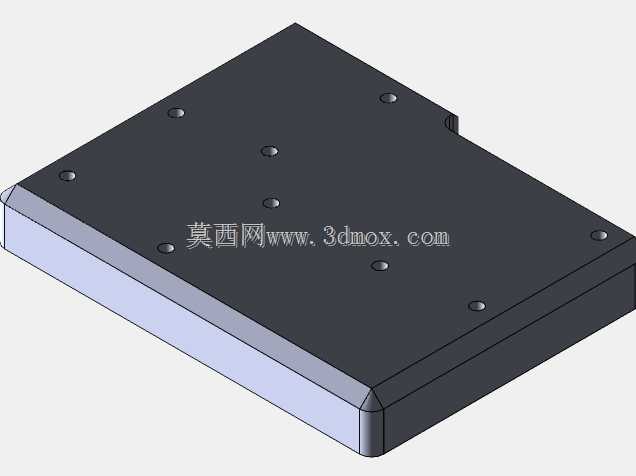

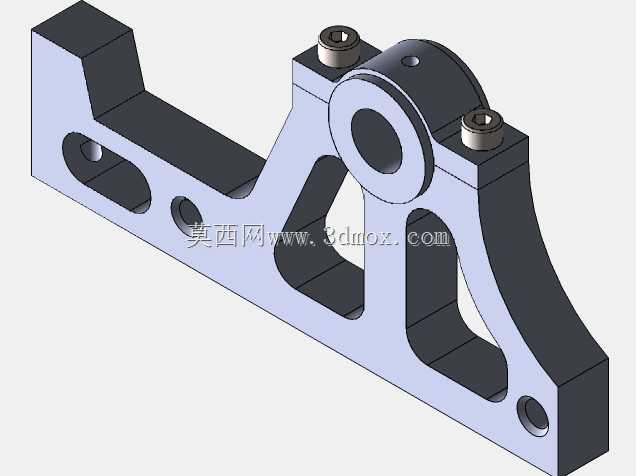

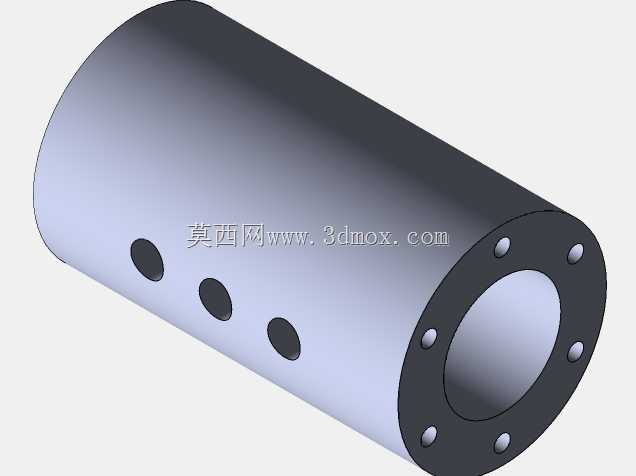

　　缸筒与前后端盖通过内六角螺栓紧固，配合紫铜密封垫实现高压蒸汽腔的密封，中心排气口设置在汽缸轴向中点位置，活塞运行到行程中点时排气口开启，废气直接沿汽缸径向的排气通道排出，无需经过端盖处的迂回气路，能减少排气过程的热量损失，提升蒸汽热能利用率。曲柄连杆机构的连杆采用分体式轴瓦结构，与曲柄销、活塞销的配合间隙可通过轴瓦垫片调整，长期运行磨损后无需更换整套连杆，仅需调整垫片厚度或更换轴瓦即可恢复配合精度，降低现场维护的配件成本。安装基座采用实木与金属支架组合的形式，金属支架部分通过四个地脚螺栓孔与木质基座固定，汽缸、曲柄轴承座、飞轮支架均集成在同一金属安装板上，保证各部件的同轴度公差控制在0.02mm以内，

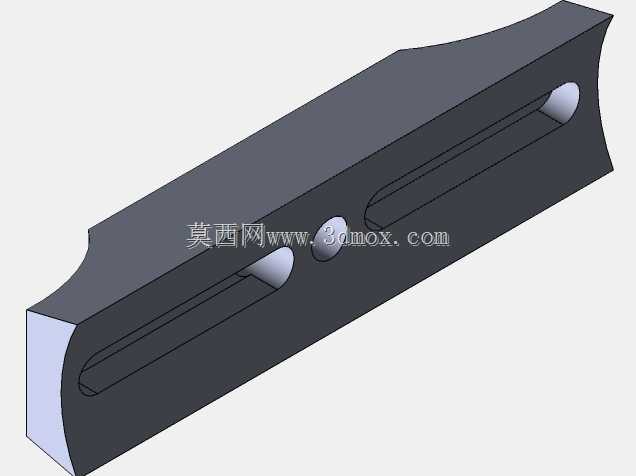

　　避免运行过程中出现偏磨导致的振动异响。设备的安装边界需预留足够的操作空间，飞轮侧需预留至少1.5倍飞轮直径的检修空间，方便后期拆卸飞轮更换曲柄轴密封件，汽缸前端的进气管路需预留柔性连接段，抵消设备运行过程中产生的微幅振动，避免管路连接处出现蒸汽泄漏。在实际应用场景中，这类小型蒸汽机除了配套卧式磨机用于实验室小批量物料研磨，也可作为教学演示模型用于热力学、机械原理课程的结构展示，透明的侧盖设计可直观观察活塞、气门的运动过程，帮助学习者理解往复式动力机械的工作原理。设备的润滑点集中在曲柄轴承、活塞销、十字头导轨三个位置，采用油杯式滴注润滑，运行过程中可通过观察油杯的油滴速度调整供油量，避免过度润滑导致润滑油渗入汽缸混入蒸汽，

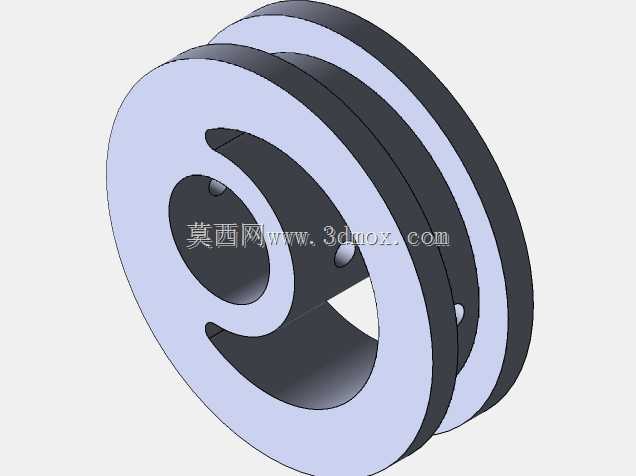

　　或是润滑不足出现部件干磨。汽缸外壁设置有散热鳍片结构，在连续运行工况下可将缸壁温度控制在合理区间，避免缸内蒸汽过早冷凝出现水击现象，损坏活塞与缸筒的配合面。飞轮端的输出轴采用标准平键连接，可根据不同的负载需求更换带轮或联轴器，适配不同转速要求的磨机负载，无需对主体结构进行改动即可实现多场景复用。整体结构的受力路径经过优化，活塞做功产生的推力通过连杆传递到曲柄轴后，直接由轴承座传递到安装基座，不会对汽缸连接螺栓产生额外的剪切力，提升设备长期运行的结构可靠性。
