3/4英寸轴径带安装座线性套筒轴承结构

　　在精密检测设备、小型自动化输送工位、实验室仪器的直线运动模组搭建中，这类带安装法兰的线性套筒轴承是很常见的支撑导向部件，尤其是适配3/4英寸英制轴径的规格，多应用在引进设备的备件替换、外贸出口类小型设备的轴系设计场景里，能直接匹配对应直径的淬硬光轴，不需要额外做轴径转换套，减少轴系的装配累积误差。从实际使用场景来看，这类轴承主要承担光轴的径向支撑，同时允许轴沿轴向做顺畅的直线往复运动，相比无安装座的裸线性套筒，自带的一体式安装座省去了用户自行设计轴承座、加工座孔、做同轴度找正的工序，对小批量设备研发、设备维修替换场景十分友好，能大幅缩短装配调试的周期。

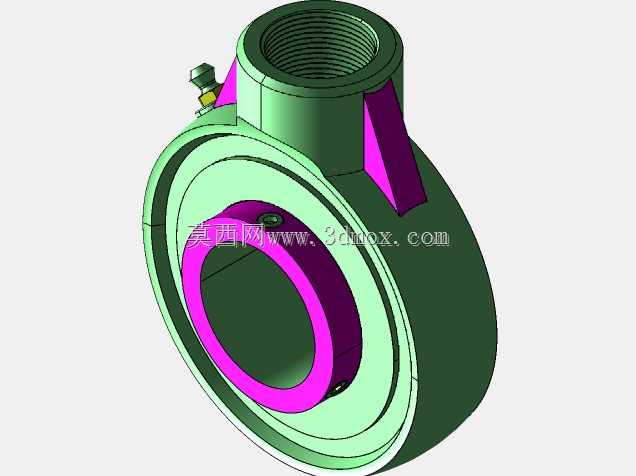

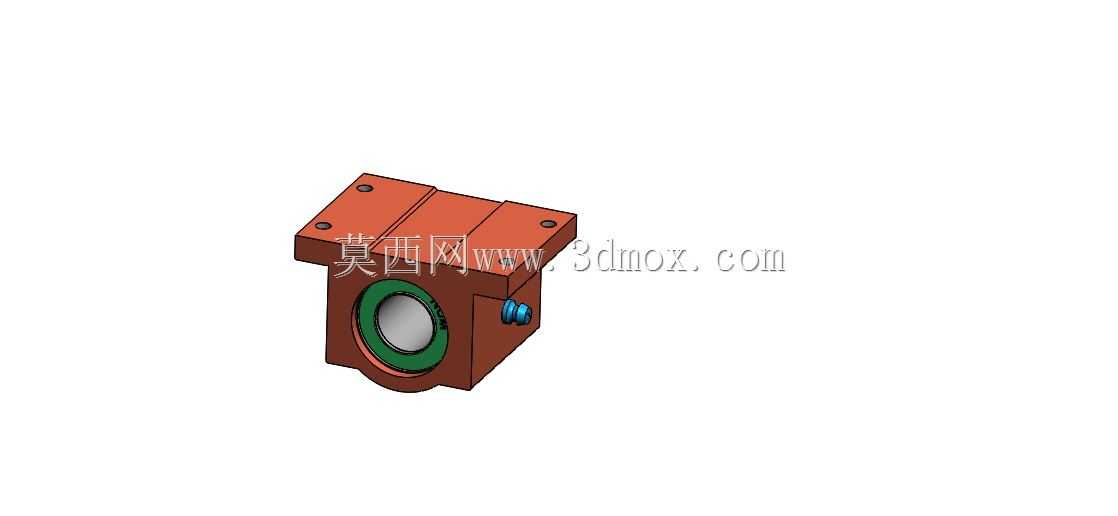

　　从结构设计思路上看，这个部件把安装法兰和轴承套筒本体做成了一体式的铸铁基座，基座上方的法兰面开了四个对称的安装沉孔，孔位布局适配常见的安装板螺孔间距，装配时直接用内六角螺栓穿过沉孔锁在设备安装面即可，不需要额外设计压盖来固定轴承外圈，避免了压盖压紧力不均导致的轴承内圈变形、卡滞问题。套筒内部嵌入的是带自润滑功能的线性轴承衬套，衬套内侧的储油槽能在初次注脂后长时间保留润滑脂，减少日常维护的频次，适合不方便频繁加注润滑油的封闭设备内部工位。基座侧面预留了紧定螺钉孔，装配时可以根据使用需求选择是否加装紧定螺钉，用来限制轴承外圈在基座内的周向转动，或是在需要做轴向位置微调时锁紧定位，适配不同的安装固定需求。

　　从安装边界尺寸来看，法兰安装面的平面度在设计时控制在0.02mm以内，保证安装后轴承内孔的轴线和安装基准面的平行度满足直线运动的精度要求，轴承内孔和3/4英寸光轴的配合间隙控制在0.01-0.03mm之间，既保证轴滑动时没有明显的径向窜动，又不会因为间隙过小导致滑动阻力过大、出现卡涩。基座的整体外形做了圆角过渡处理，没有尖锐的棱角，避免装配过程中划伤操作人员，同时基座底部的圆弧让位结构能避开安装面上的凸起焊缝、小凸台等结构，降低安装面的加工要求，不需要把整个安装面都铣平，只需要保证法兰接触面的平面度即可，能减少安装板的加工成本。

　　在实际选型使用时，这类轴承适合行程在1米以内、负载不大的直线运动场景，比如检测仪器的探头移动工位、小型包装设备的推料导向、实验室自动化取样装置的滑台支撑，相比直线导轨加滑块的组合，这类套筒轴承的成本更低，安装占用空间更小，对安装空间局促的小型设备十分适配。需要注意的是，搭配使用的光轴表面硬度要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能保证轴承的使用寿命，避免衬套过早磨损。如果是在有粉尘、切削液的工况下使用，还需要在轴承两端加装防尘密封圈，防止杂质进入衬套内部加剧磨损，这个结构的轴承套筒两端预留了密封圈安装槽，用户可以根据工况需求自行加装对应规格的密封圈，不需要额外修改基座结构。

　　从建模角度来说，这个模型完整还原了安装沉孔的深度、衬套的台阶定位结构、侧面紧定螺钉孔的位置和深度，还有基座上的让位圆弧细节，在做设备整体装配仿真时，可以直接导入这个模型做干涉检查，验证安装螺栓的长度是否合适、轴穿入后是否会和周边结构发生碰撞，不需要再重新绘制轴承座的细节结构，能提高结构设计的效率。模型的各个特征都做了参数化的建模处理，如果需要调整轴径规格、安装孔位间距，只需要修改对应参数即可快速生成适配不同需求的衍生结构，对做系列化产品设计的工程师来说十分方便。
