2-1/4英寸轴径螺纹安装型带座轴承结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:565559

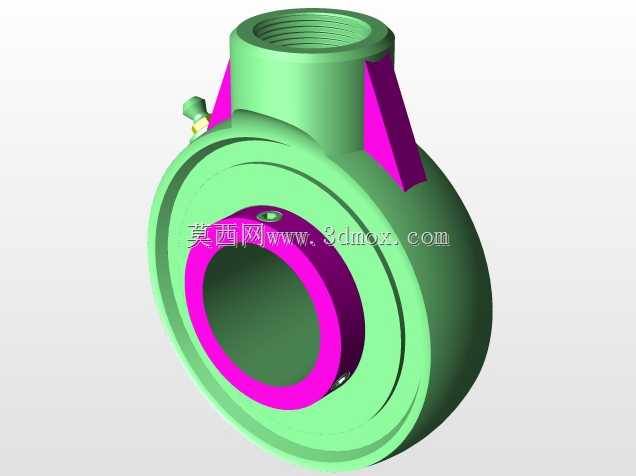

  • 2-1/4英寸轴径螺纹安装型带座轴承结构

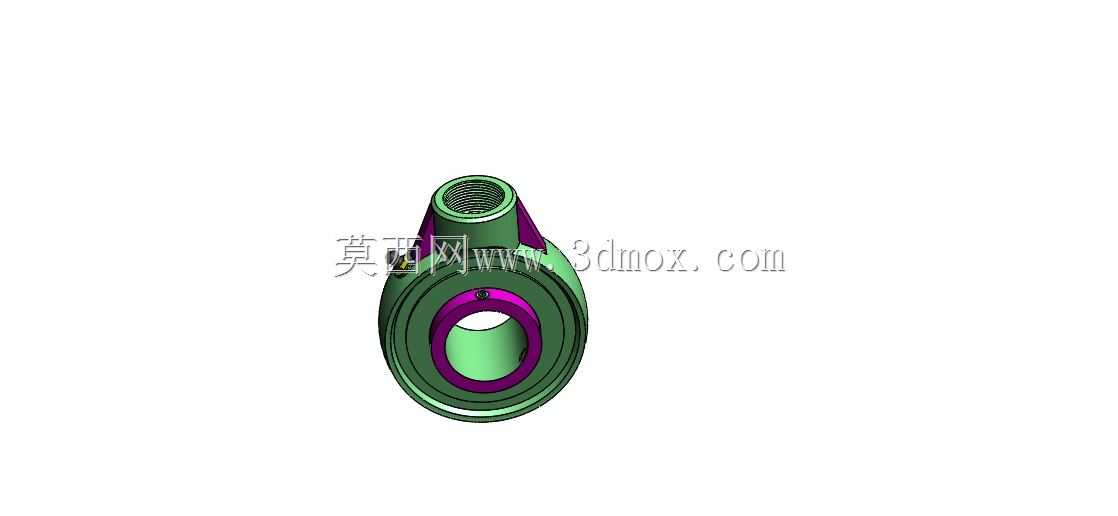

  • 2-1/4英寸轴径螺纹安装型带座轴承结构

  在轻工输送线、食品包装设备、小型农用机具这类对安装空间有严格限制的传动场景里,常规螺栓锁紧的带座轴承往往需要预留足够的扳手操作空间,遇到机架管壁较薄、安装面紧邻其他传动构件的工况,很容易出现安装干涉、锁紧力矩不足导致的跑圈问题,这款螺纹安装结构的轴承正是针对这类窄空间安装需求开发的支撑部件。从结构设计逻辑来看,它摒弃了传统带座轴承的方形或菱形安装法兰,将安装端设计为外螺纹柱结构,安装时无需在机架侧预留螺栓穿装孔位,仅需在安装板上加工对应规格的螺纹过孔,从机架外侧将轴承螺纹端穿入后,用锁紧螺母在机架内侧锁紧即可完成固定,这种安装方式不仅大幅压缩了安装占用的平面空间,还能通过调整螺纹旋入的深度,微调轴承的轴向安装位置,

  补偿机架加工时的尺寸累积误差,对于小批量非标设备的装配调试来说,能减少不少现场配修的工作量。轴承的内孔适配2-1/4英寸的英制轴径,对应公制尺寸约57.15mm,适配多数进口小型输送辊、农用机具传动轴的轴端尺寸,内圈与轴的配合选用过渡配合公差,既保证传动过程中内圈与轴无相对滑动,也方便后期维护时的拆卸更换,不会出现过盈量过大导致的拆卸拉伤轴面问题。轴承座的外形采用水滴状流线型结构,并非单纯的外观设计考量,这种结构能在保证安装螺纹端结构强度的前提下,尽可能削减轴承座的整体重量,同时避免直角结构带来的应力集中问题,在承受径向载荷时,应力能沿着流线型的壳体均匀分散到安装螺纹根部,不会出现局部应力过载导致的座体开裂问题。从安装边界尺寸来看,

  轴承主体的最大外径约为轴径的2.3倍,安装螺纹段的长度适配3-10mm厚度的安装板材,锁紧后轴承座与安装面的贴合面为环形加工面,平面度控制在0.05mm以内,保证锁紧后轴承内孔的轴线与安装面的垂直度误差不超过0.1mm/m,避免轴系安装后出现偏载导致的轴承早期磨损。轴承内部采用双列球接触结构,能同时承受径向载荷与一定比例的轴向载荷,适配传动轴存在少量窜动的工况,比如皮带传动的辊子轴、链传动的从动轴,这类传动形式在运行过程中会产生一定的轴向力,普通的单列外球面轴承容易出现轴向窜动超差的问题,这款轴承的内部结构能抵消部分轴向载荷,减少轴系的轴向窜动量。在密封结构设计上,轴承两端采用双唇口橡胶密封件,外侧密封唇阻挡外部粉尘、

  水汽进入轴承内部,内侧密封唇防止轴承内部的润滑脂泄漏,对于多粉尘的粮食加工输送线、有少量喷淋的食品清洗设备工况,能有效延长轴承的维护周期,无需频繁加注润滑脂。实际选型时需要注意,这款轴承的安装螺纹为细牙英制螺纹,加工安装板的过孔时需要严格匹配螺纹大径与螺距,避免出现螺纹乱牙导致的安装锁紧失效问题,同时锁紧螺母时需要采用对角分次拧紧的方式,不要单侧一次性锁紧,防止轴承座出现偏斜导致内孔轴线与轴系不同心。另外,这款轴承的额定静载荷适配中小功率的传动场景,不适合重载冲击的工况,比如破碎机、振动筛这类载荷波动大的设备,选用时需要核算轴系的径向载荷与轴向载荷,确保载荷值在轴承的额定承载范围内。从三维建模的角度来看,建模时需要重点关注轴承内孔与安装螺纹的同轴度公差,建模过程中要保证两个特征的轴线重合度误差控制在建模公差范围内,否则生成的工程图会出现基准不统一的问题,后续加工出的零件会出现安装不同心的问题;同时轴承座的流线型曲面过渡部分要保证曲率连续,避免出现曲面棱边导致的应力集中,有限元分析时可以重点校核螺纹根部与轴承座承载区的应力值,确保结构强度满足设计要求。
