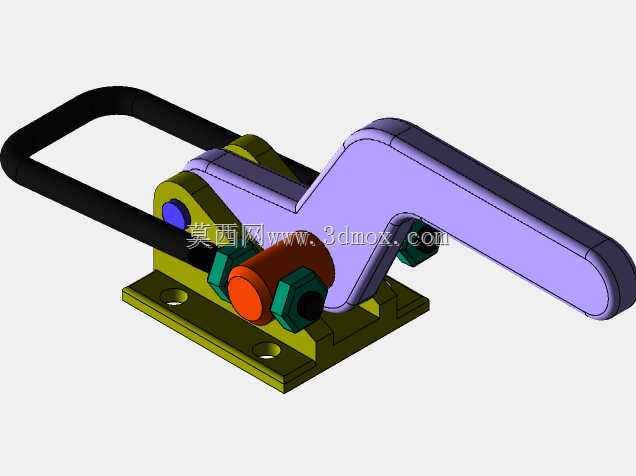

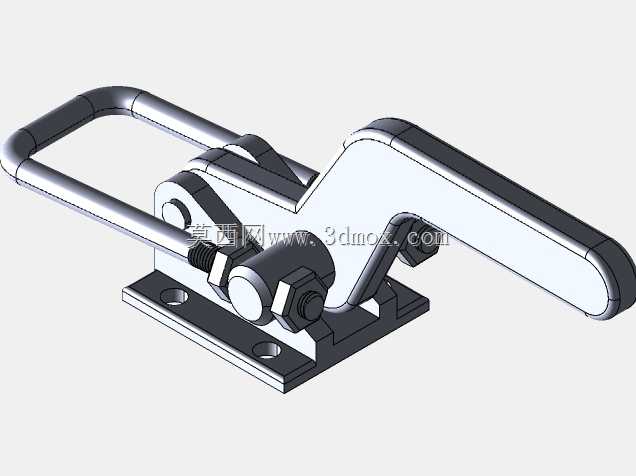

可调式重型搭扣锁压紧夹持机构

　　这类搭扣式压紧夹持件，在工业场景里的覆盖范围远比多数新手工程师想象的广，小到小型环境试验箱的门体密封压紧、工装夹具的工件快速固定，大到物流周转箱的锁止、非标设备检修门的快速开合锁紧，甚至是部分农用机械、工程机械的舱盖固定，都能看到同结构原理的构件身影。和螺纹旋紧、螺栓紧固的方式不同，这类搭扣的核心优势是操作端的行程极短，操作人员只需要扳动操作手柄完成一次小于120度的转动，就能完成锁紧或者解锁动作，不需要反复拧动多圈螺纹，在需要频繁开合的连接部位，能大幅降低操作的时间成本，也能避免螺纹长期反复旋合出现的磨损滑牙问题。

　　从结构设计逻辑来看，这套机构的核心是利用连杆机构的死点位置实现锁紧自锁，当手柄扳动到锁紧工位时，内部的连杆铰接点会越过受力的中心线位置，此时哪怕被压紧的构件存在一定的反作用力，也不会让机构自行松脱，不需要额外增加防松结构就能保证锁紧状态的可靠性。和普通的轻型搭扣不同，这款结构在铰接位置增加了可调式的螺栓连接副，通过调整连接螺栓的旋入长度，可以适配不同厚度的被压紧构件，也能根据密封件的压缩量需求调整最终的压紧力，比如用在带橡胶密封条的箱体门体上时，可以根据密封条的硬度、压缩率要求调整螺栓长度，避免压得过紧导致密封条过早老化失效，或是压得过松出现密封不严、漏液漏气的问题。

　　安装边界上，这款搭扣的底座采用带安装孔的平板式设计，两个安装孔的中心距按照常规重型搭扣的通用尺寸设计，适配M6或者M8的安装螺栓，安装时只需要在固定基座上加工对应位置的通孔或者螺纹孔，就能完成底座的固定，不需要做复杂的型面加工。挂环端的结构同样是平板式安装座，和底座的安装孔位尺寸形成对应，安装时需要保证两个安装座的相对位置精度，在锁紧状态下，挂环和锁钩的配合间隙控制在0.1mm到0.3mm之间，既不会因为间隙过大导致锁紧晃动，也不会因为间隙过小出现扳动手柄时卡滞、操作力过大的问题。

　　实际选型使用时，需要先核算被压紧部位需要的总压紧力，这款重型结构的额定锁紧力可以达到5000N，能够满足带密封要求的中大型箱体、厚重工装盖板的压紧需求，操作手柄的长度经过力臂优化，正常成年操作人员单手施加不超过150N的力就能完成锁紧动作，不需要借助额外的加力杆，也不会因为操作力过大导致操作人员疲劳。铰接位置的销轴都做了淬火硬化处理，表面硬度达到HRC40以上，长期反复扳动也不会出现销轴磨损、铰接间隙变大的问题，连接螺栓采用细牙螺纹，调整时的精度更高，锁紧后配了防松螺母，调整到合适的压紧行程后锁紧防松螺母，就能避免设备运行过程中因为振动导致螺栓松动、压紧力变化。

　　在三维建模的细节处理上，这类构件需要重点关注铰接位置的运动间隙仿真，要模拟整个扳动行程中各个连杆、销轴、挂环之间的运动干涉情况，尤其是在越过死点位置的行程段，要保证各个零件之间预留足够的运动间隙，不能出现实体干涉导致实际生产后机构无法正常动作。同时要注意安装面的平面度要求，底座和挂环的安装面都设计成平整的机加工面，安装后不会因为安装面歪斜导致机构受力偏载，延长构件的使用寿命。和塑料搭扣、轻型冲压搭扣不同，这款结构的主体受力件都采用碳钢冲压或者精铸成型，表面做镀锌或者喷塑处理，能够适应户外、潮湿车间等相对恶劣的使用环境，不会轻易出现锈蚀卡滞的问题。
