L型1/8规格气动快插直角接头

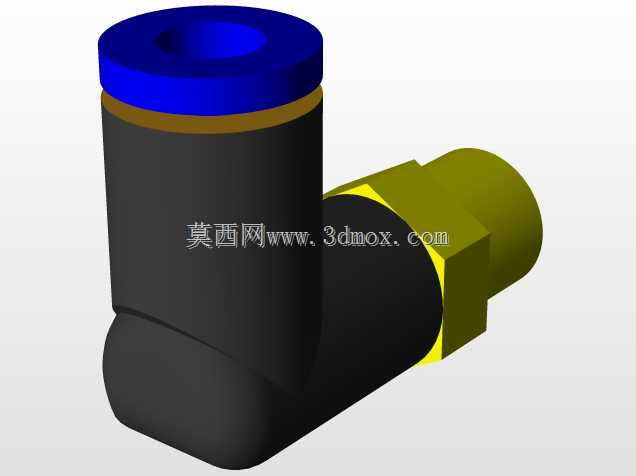

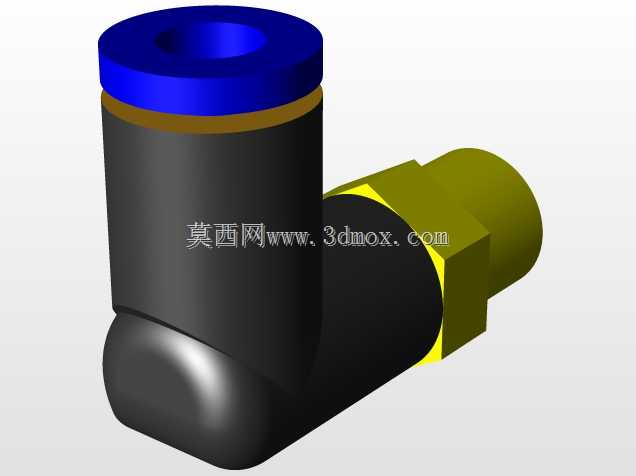

　　在气动回路搭建、小型自动化设备气路布设、仪器仪表气源连接这类场景里，直角型快插接头的使用频率一直很高，尤其是1/8螺纹规格的款型，适配多数小型气动元件的接口尺寸，不管是桌面型装配工位的气路改线，还是检测设备上传感器的气源接驳，都能见到这类接头的身影。这款L型结构的快速连接器，采用90度转角布局，核心作用是在狭小安装空间内完成气路的直角转向，避免管路过度弯折造成的气阻增大、管路过早疲劳开裂问题，相比直通接头搭配弯管的布设方式，能大幅压缩管路占用的安装空间，减少管路接头数量，降低气路泄漏点的总量。从结构设计来看，接头分为两个连接端，一端为外螺纹连接端，采用1/8规格管螺纹，螺纹段的长度经过匹配设计，能适配常见的3-5mm壁厚的安装面板、

　　元件壳体，螺纹根部做了六角受力结构，方便使用开口扳手进行拧紧操作，安装时不需要额外预留过大的扳手操作空间，六角对边尺寸符合常规气动接头的通用标准，和现有市面同规格接头的安装工具完全通用。另一端为快插端，采用推入式锁紧结构，内部的弹性卡爪能牢牢卡住插入的气动软管，配合端部的蓝色密封压帽，插管时只需要将软管插到底即可完成密封连接，拆卸时只需要向下按压压帽就能拔出软管，不需要额外的工具，能大幅提升气路组装、后期维护的效率。接头的转角位置做了圆弧过渡流道，内部没有直角锐边，压缩空气通过时的局部阻力更小，不会出现明显的压力降，能保证气路末端的气压稳定，对于需要精准气压控制的传感器、小型气动执行元件来说，

　　这种流道设计能有效避免气压波动带来的检测误差、执行元件动作不稳问题。外形尺寸方面，快插端的外径适配常用的气动软管外径，接头整体的转角半径控制在合理范围，安装时两个连接端的轴线垂直相交，安装后从安装面到接头外侧的突出距离较短，在设备内部密集布管的场景下，不会和相邻的管路、元件发生干涉，螺纹端安装时搭配常规的密封生料带或者密封圈即可完成密封，不需要额外的密封结构。实际使用中，这类接头的工作压力范围覆盖常规气动系统的0-1MPa工作区间，密封件的材质适配常规的压缩空气介质，也能兼容少量带雾化润滑油的压缩空气，不会出现密封件过早溶胀失效的问题。在进行三维布管设计时，这款接头的模型可以直接导入装配体，用来校验管路的走向是否合理，

　　检查安装时扳手的操作空间是否足够，避免实际组装时出现接头和周边结构干涉、无法拧紧的问题，尤其是在多管路并排布设的阀岛安装区域，提前通过三维模型核对每个接头的安装位置，能大幅减少现场安装时的改管工作量。接头的外表面做了哑光处理，快插压帽和本体采用不同的颜色区分，现场组装时能快速识别快插端和螺纹端，降低装反的概率，六角结构的棱角做了小倒角处理，安装时不会划伤操作人员的手部，也不会刮破相邻的气动软管外壁。在小型检测仪器的内部气路设计中，这类直角快插接头往往是管路布设的首选，因为仪器内部的空间非常紧凑，往往需要在几厘米的空间内完成气路的转向，使用这类一体成型的直角接头，比使用直通接头加折弯管路的方式可靠性更高，长期使用下不会因为管路回弹造成接头松脱，也不会出现管路折瘪造成气路堵塞的问题。
