L型直角快插气动接头三维结构

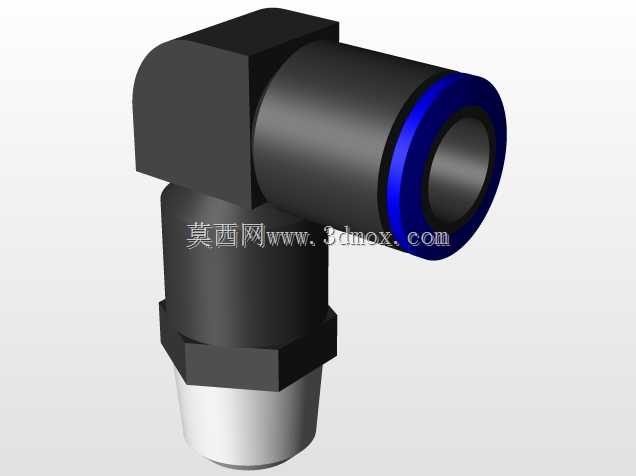

　　在气动回路搭建、小型自动化设备气路排布、实验室气路改造这类场景里，直角型快插接头是绕不开的基础连接件，尤其是需要在狭窄安装空间内完成管路90度转向的位置，这类接头能省去硬管弯折的工序，也避免了弯折带来的管路通径缩减、应力集中开裂的隐患。这款L型快插接头的一端为快插接口，适配对应外径的气动软管，插入时靠内部的弹性卡爪抱紧软管外壁，配合内置的密封圈实现端面密封，不需要额外缠绕生料带或者加装密封垫，管路插拔时只需要按下接口端部的蓝色释放环，卡爪张开即可顺利拔出软管，日常维护换线效率比传统卡套式接头高不少。另一端为外螺纹连接端，用来直接拧入阀岛、气缸进气口、气路分配块的对应内螺纹孔位，

　　螺纹根部的六角结构可以用普通开口扳手或者活动扳手夹持拧紧，不需要额外定制工装，现场安装的适配性很强。从结构设计逻辑来看，接头主体采用L型等径通径设计，内部流道没有突然的截面收缩，压缩空气通过时的局部阻力损失比异径直角接头低，能减少气路压力损耗，对于对气压稳定性要求较高的精密气动执行机构来说，这种等径流道的设计能避免供气压力波动带来的执行端动作偏差。接头的外形轮廓做了圆角过渡处理，没有尖锐的棱角，在设备内部布线布管时不会刮蹭相邻的软管或者线缆，减少长期运行过程中管路磨损漏气的风险。安装边界方面，快插端的轴向长度预留了足够的软管插入行程，保证软管插到底后能完全越过密封圈位置，不会出现插接过浅导致的漏气脱落问题；

　　螺纹端的拧入深度做了限位设计，六角端面和主体衔接的位置可以作为拧紧到位的视觉参考，避免过度拧入导致螺纹孔开裂或者接头本体断裂。在实际选型使用时，这类接头常被用在设备侧板的气路穿板位置、气缸侧装的进气口转向处、气动电磁阀组的汇流板输出端，尤其是设备内部安装空间局促，软管无法做大半径弯折的区域，直角快插接头能把管路转向的空间占用压缩到最小，让整个气路排布更紧凑规整。接头的卡爪结构采用多瓣式弹性设计，即使软管存在轻微的外径公差，也能实现可靠抱紧，不会因为设备运行时的轻微振动导致管路松脱，密封圈的材质适配常规的压缩空气工况，对于含有少量油雾的润滑压缩空气也有不错的兼容性，不会过早出现溶胀老化的问题。从建模的细节来看，

　　接头的各个配合面都做了对应的公差预留，快插端的释放环和主体之间的间隙控制在合理范围，既不会因为间隙过小导致按压卡滞，也不会因为间隙过大导致内部的卡爪和密封圈脱落；螺纹部分的牙型符合通用管螺纹标准，和常规的气动元件螺纹孔能实现顺畅旋合，不会出现错牙、拧不动的情况。在做设备三维布局时，这类接头的外形尺寸可以直接作为布管的空间参考，提前预留出插拔软管需要的操作空间，避免后期装配时因为空间不足导致软管无法插拔，或者接头和周边结构件发生干涉。很多刚接触气路设计的工程师容易忽略接头的安装操作空间，只预留了接头本身的安装位置，结果后期维护时根本没法按压释放环拔管子，只能把周边的元件全部拆掉才能操作，这款接头的结构尺寸在建模时就把按压释放环需要的手指操作空间考虑进去，选型时直接参考模型的外轮廓就能完成空间校验，减少后期改图的工作量。另外，接头的黑色主体部分和蓝色释放环的配色区分，也能让现场装配人员快速识别快插端的位置，不会把螺纹端和快插端搞混，降低现场装错的概率。在一些需要频繁更换气路接法的测试工位上，这种快插式直角接头的优势更明显，不需要借助管钳、扳手等工具，徒手就能完成管路的插拔更换，能大幅缩短工位调试的时间。
