T型三通气动快插接头结构设计

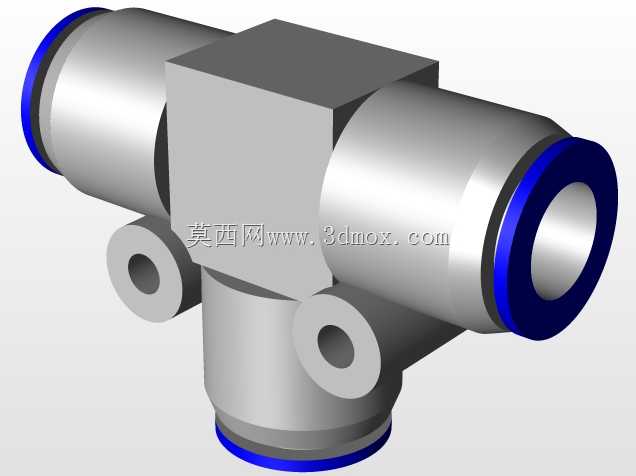

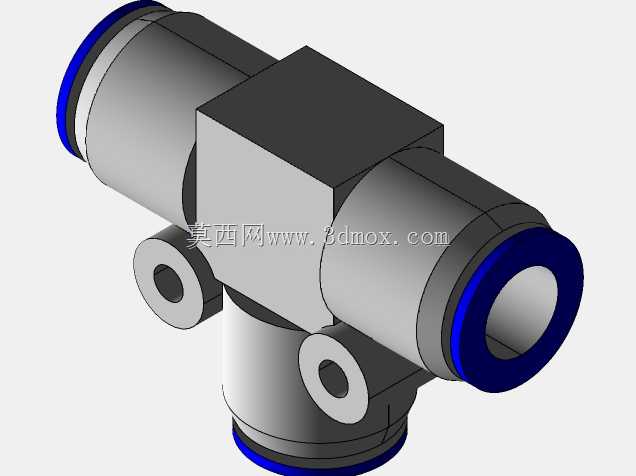

　　这款T型三通气动快插接头，是气动管路系统里十分常用的分流类连接件，日常在自动化生产线气路排布、小型气动设备气路改造、车间气动工具供气管网搭建这类场景里出镜率极高，核心作用是实现单路进气向两路出气的分流，或是两路气路的汇流导通，不用额外做管路焊接、套丝这类复杂加工，能大幅压缩气路布设的工时。从结构设计逻辑来看，主体采用等径三通的基体构型，三个接口端都做了快插式的锁紧结构，接口端部的蓝色密封环是丁腈橡胶材质，搭配内部的卡簧锁紧齿，气管插入后卡簧会自动卡紧气管外壁的环形槽或者直接抱紧光滑气管外壁，密封环则贴合气管外壁实现径向密封，正常0-1MPa的工作气压下不会出现漏气、脱管的问题，拆卸的时候只需要按下接口端部的释放环，卡簧就会张开，

　　就能直接拔出气管，后期维护、改路的时候操作门槛极低。基体部分的方形凸台结构，是特意做的安装受力位，气路布设的时候如果需要固定接头，可以用管夹卡在这个方形段，不会像全圆柱接头那样夹紧后出现转动、移位的问题，两个侧置的带孔耳座是辅助安装位，需要硬固定的时候可以直接穿螺丝把接头锁在安装板上，不用额外做固定支架，适配不同设备的安装需求。三个接口的同轴度在建模的时候做了严格的公差约束，三个快插接口的轴线两两垂直，其中两个接口处于同一水平轴线，第三个接口垂直于水平轴线向下，这种布局能让气流转角处的流道尽量做顺滑过渡，减少压缩空气在转角处的压力损失，相比直角转弯的三通结构，气阻能降低15%左右，大流量供气的场景下也不会出现明显的气压衰减。

　　安装边界方面，这类快插接头的外轮廓尺寸是匹配对应气管外径做的，以适配8mm外径气管的规格为例，主体最大外径比气管外径大6mm左右，端部释放环的外径比主体大2mm，安装的时候需要在每个接口的轴向预留至少10mm的操作空间，用来按压释放环插拔气管，侧置的安装耳座孔位间距是固定值，做安装板开孔的时候可以直接匹配孔位坐标，不用额外做适配调整。流道内壁做了等径设计，没有突然的缩径或者台阶，压缩空气通过的时候不会产生紊流噪音，也不会因为局部流速过快导致密封件过早老化。日常选型的时候，这类接头要匹配对应外径的气动软管，不管是PU管、尼龙管都能适配，只要气管外径公差在±0.1mm以内，就能保证可靠的密封和锁紧效果，不需要额外缠生料带或者加密封垫，

　　插到底就能正常使用。在一些狭小空间的气路布设场景里，这种集成式的三通快插接头，比用三个直通接头加中间连接件的组合方案节省至少40%的安装空间，也减少了三个可能的泄漏点，长期使用的可靠性更高。建模的时候对所有的密封槽、卡簧安装位、释放环的配合间隙都做了装配校验，不会出现零件干涉、装配后卡滞的问题，每个配合面的公差都按气动元件的行业标准设定，能直接对接生产开模的需求，也能用来做设备气路的布管仿真，提前排查管路和设备其他结构的干涉问题。
