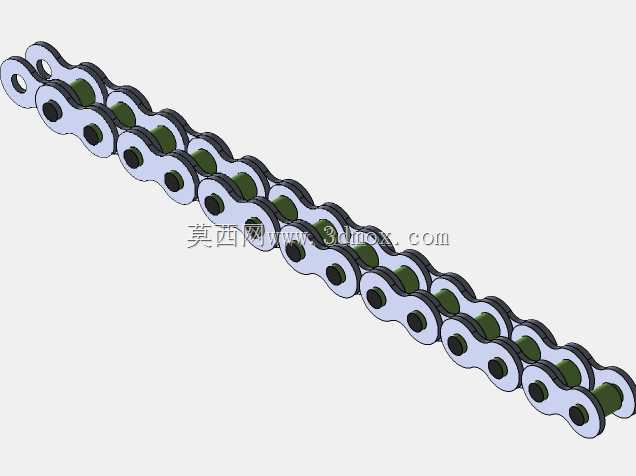

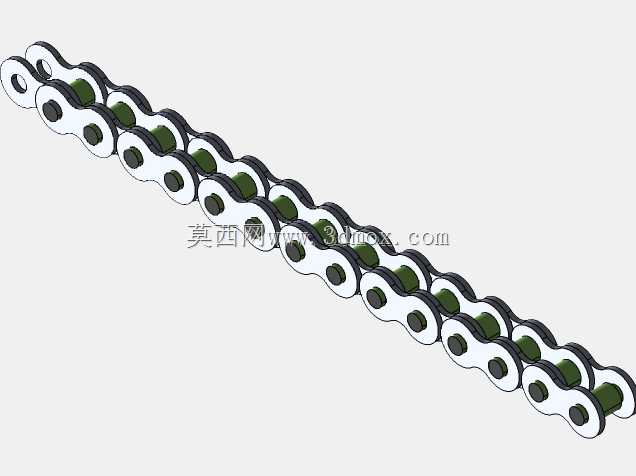

1/4规格工业传动滚子链条结构设计

　　在轻工输送、小型动力传输的工况场景里，小规格滚子链的应用覆盖范围极广，从包装线的间歇送料机构，到小型农机的动力传递单元，再到精密设备的同步传动结构，都能见到这类节距紧凑的链条身影。这款1/4规格的传动链条，在设计阶段首先锚定的是轻载、高速传动的工况需求，区别于大节距重载链条的厚重结构，它的链板、销轴、滚子都做了适配小载荷的尺寸优化，既保证传动过程的平顺性，也能控制整体传动副的重量，降低高速运转时的惯性冲击。

　　从结构设计逻辑来看，这款链条采用标准滚子链的铰接结构，内链板与套筒过盈配合，外链板与销轴压装固定，滚子与套筒之间保留合理的转动间隙，啮合链轮的时候，滚子可以沿链轮齿廓滚动，大幅降低啮合过程中的摩擦损耗，同时也能减少齿面的磨损速率，延长整套传动副的使用寿命。链板采用8字形的等强度轮廓设计，在保证链板各个截面抗拉强度一致的前提下，尽可能削减不必要的材料冗余，既减轻链条整体重量，也能减少运转过程中的动载荷，适配每分钟数百转的中高速传动场景。

　　在安装边界的考量上，这款链条的节距为1/4英寸，对应公制尺寸约6.35毫米，属于小型精密传动链条范畴，设计时需要匹配对应节距的链轮，安装时要严格控制两轴的平行度，避免链条运转过程中出现偏磨、卡滞的问题。链条的张紧度需要根据实际传动中心距调整，水平布置的传动场景下，松边垂度控制在中心距的千分之二到千分之三之间即可，垂直布置的传动场景则要适当减小垂度，避免啮合脱链。在实际设备选型时，需要根据传递功率、运转转速、工况载荷系数计算所需的链条排数与链节数，这款单排结构的链条适配轻载动力传输场景，如果载荷有波动或者冲击，可对应选用多排结构的同规格链条。

　　从实际使用的功能特性来看，这款链条的铰接间隙经过精准控制，运转过程中不会出现明显的回程间隙，在需要同步传动的工位上，比如小型包装设备的送膜机构、电子设备的流水线输送工位，能保证传动精度的稳定性。销轴与套筒的接触面做了表面硬化处理，在长期往复铰接的运转过程中，能保持接触面的耐磨性能，避免间隙快速增大导致的传动精度下降。滚子的外圆尺寸与链轮齿槽的啮合深度做了适配，啮合过程中不会出现顶齿、爬齿的问题，即使在频繁启停的工况下，也能保持啮合的平顺性，降低运转过程中的冲击噪音。

　　在结构细节的处理上，外链板与销轴的压装端做了铆边处理，避免链条高速运转过程中销轴窜动脱出，内链板的两端圆弧过渡做了平滑处理，减少与链轮齿侧啮合时的剐蹭，也能降低运转过程中的风阻与噪音。套筒的内孔与销轴的配合间隙控制在合理范围，既保证铰接转动的灵活性，也不会因为间隙过大导致传动过程中出现晃动。在日常维护场景中，这类小规格链条需要定期加注润滑脂，让润滑油渗入套筒与销轴的铰接间隙，减少铰接面的干摩擦，尤其是在多粉尘的工况下，需要定期清理链条表面附着的粉尘碎屑，避免杂质进入铰接间隙加剧磨损。

　　针对不同的设备安装场景，这款链条可以根据实际需要的长度截取对应链节数，连接时采用对应的连接链节，保证连接位置的链板与原有链节的强度一致，避免连接位置成为整个链条的强度薄弱点。在传动中心距不可调整的设备结构中，设计时需要预留张紧机构的安装位置，可以采用张紧轮或者张紧导轨对链条的松边进行张紧，补偿链条长期使用后因为磨损导致的节距伸长，避免因为链条松弛导致的跳齿、脱链问题。在有腐蚀或者潮湿的应用场景中，还可以对链板、滚子、销轴做对应的表面处理，比如镀锌、镀镍或者采用不锈钢材质，提升链条的环境适应能力，拓展其在食品加工、医药输送等有防腐要求场景下的应用范围。
