工业用楔块式夹紧锁止机构结构设计

　　在自动化产线定位、工装夹具锁止、精密滑台限位这类需要可靠刚性锁止的工况里，这类楔块式夹紧锁止结构的应用覆盖率非常高，区别于电磁锁、气动卡盘这类需要外接动力源的锁止部件，该结构依靠纯机械配合实现锁止力输出，在断气断电的工况下依然能保持可靠的锁止状态，不会出现工件移位、滑台窜动的安全隐患。从实际使用场景来看，这类结构常被集成在精密工装的定位工位、直线导轨的任意位置锁止模块、检测设备的载具固定单元里，尤其是在需要频繁切换锁止位置、对锁止刚性要求较高的装配工位，相比传统的螺栓顶紧、销钉定位的方式，该结构的操作效率更高，锁止力输出更均匀，不会因为单点顶紧造成被锁止部件的局部变形。

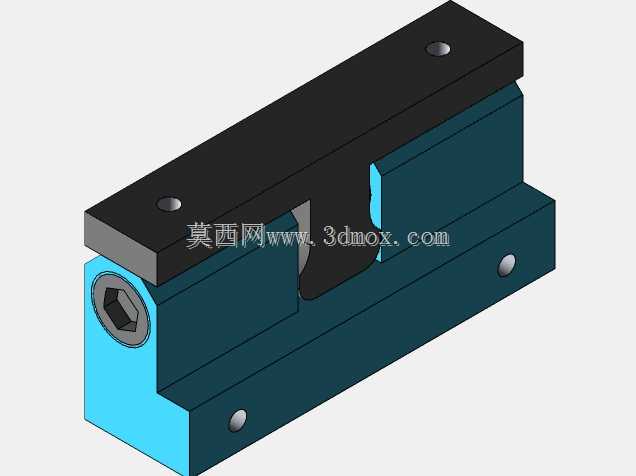

　　从功能特性上拆解，该结构采用上下分体式的基座设计，上盖板通过内六角螺钉与下基座实现刚性连接，形成楔块的滑动容腔，内部的活动楔块配合侧面的内六角调节螺钉实现行程推进，当顺时针拧动侧面的内六角螺钉时，楔块沿着基座内部的导向斜面推进，利用楔面的增力效应，将螺钉的输入扭矩放大数倍后转化为对被夹持部件的正压力，实现无间隙的刚性锁止；反向拧动螺钉时，楔块在内部复位结构的作用下退回，解除锁止状态，整个动作行程控制在毫米级，不会出现过大的空行程影响操作效率。结构侧面预留的两个沉头安装孔，用于将整个锁止机构固定在设备的安装基面上，安装时不需要额外设计复杂的转接法兰，直接通过内六角螺栓即可完成固定，安装边界的容错率较高，即使安装基面存在0.1mm以内的平面度误差，也不会影响内部楔块的正常滑动。

　　设计思路上，该结构优先考虑了锁止刚性与磨损补偿的平衡，楔块与基座的配合面采用小角度斜面设计，角度控制在摩擦角范围内，实现锁止状态下的机械自锁，即使侧面的调节螺钉没有持续施加扭矩，楔块也不会因为外部振动出现松脱退回的问题；同时楔块的工作接触面做了差异化的硬度处理，与被夹持部件接触的表面硬度高于基座本体硬度，长期使用出现磨损后，只需要更换楔块即可恢复锁止精度，不需要整体更换整个部件，降低了后期的维护成本。在尺寸边界的设计上，整体结构采用长方体的紧凑布局，宽度方向的尺寸控制在较小范围内，适合在安装空间局促的滑台侧面、工装基板的间隙位置安装，不会和周边的气管、传感器走线产生干涉；上盖板的厚度经过强度校核，能够承受楔块锁止时产生的撑开力，不会因为长期受力出现盖板变形导致楔块卡滞的问题。

　　从建模细节来看，所有的螺钉安装孔都做了沉头处理，安装后螺钉头不会突出结构表面，避免突出部分刮擦操作人员或者周边的运动部件；内部楔块的滑动面预留了微小的润滑脂储油槽，长期使用时可以在储油槽内填充润滑脂，降低滑动面的磨损，延长结构的使用寿命；侧面的调节螺钉采用标准内六角圆柱头螺钉，和行业内通用的内六角扳手匹配，现场操作人员不需要配备特殊工具即可完成锁止与释放的操作。在实际选型适配时，需要根据被锁止部件的厚度、需要的锁止力大小匹配对应规格的该类结构，安装时要保证楔块的夹持面与被锁止部件的表面完全贴合，避免单点接触造成锁止力不足或者压伤被锁止部件表面的问题；如果是用在频繁锁止的自动化工位，还可以将侧面的手动调节螺钉替换为气动或者电动的推进元件，实现锁止动作的自动化控制，不需要人工手动操作即可完成工位的自动锁止与释放。
