传动铰接销轴连接结构三维设计

　　在各类需要实现往复摆动、扭矩传递同时补偿一定安装同轴度误差的机械结构中，这类带双叉耳端的铰接传动销轴是十分常见的核心传力零件，常见于农用机械悬挂机构、小型工程机械操作连杆、轻工设备的间歇传动摆臂组、输送线的张紧调节臂等场景，承担着把直线驱动力转化为摆角运动、或是在两个存在相对转动需求的构件间传递载荷的作用，工作过程中既要承受径向的剪切载荷，也要应对铰接面反复转动带来的磨损，还要兼顾安装时的对位容错空间。

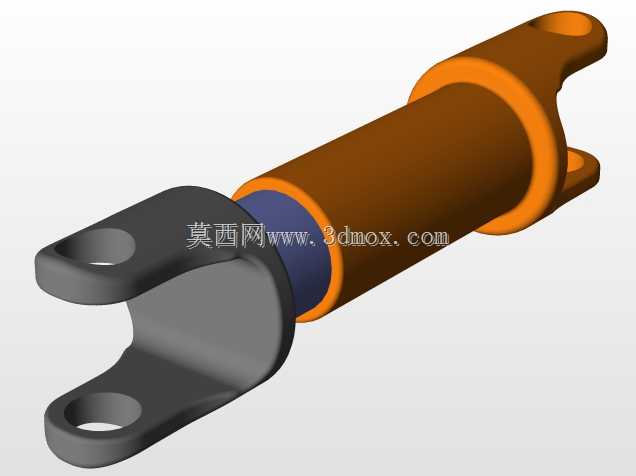

　　从结构设计逻辑来看，零件主体采用阶梯轴式的柱体作为核心承载段，柱体中段的大直径凸缘是轴向定位的核心结构，安装时凸缘端面会抵靠在其中一个铰接支座的端面，限制销轴工作过程中的轴向窜动，避免销轴从铰接孔中脱出，同时也能让两个铰接构件的转动接触面保持固定的间隙，防止转动过程中出现端面摩擦卡滞。柱体一端的单耳结构带通孔，用于和驱动端的构件铰接，比如和液压油缸的杆端耳环、或是凸轮机构的从动摆臂连接，通孔的孔径公差需要和配套的连接销做过渡配合，保证传力过程中没有多余的冲击间隙；另一端的双耳叉结构开口尺寸匹配被驱动摆臂的端部厚度，两个同轴的通孔用于穿装铰接销，把销轴本体和从动构件连接为一体，双耳结构的设计相比单耳能让传力时的受力更对称，减少单侧受力带来的附加弯矩，降低销轴工作过程中出现弯曲变形的概率。

　　建模过程中需要重点关注几个安装边界的尺寸约束：首先是主体柱段的直径，这个尺寸直接决定了零件的抗剪切、抗弯曲承载能力，需要和铰接支座的安装孔做间隙配合，配合间隙控制在0.02mm到0.05mm之间，既要保证销轴能顺利穿入安装孔，也要避免间隙过大导致传动过程中出现冲击异响、加速铰接面磨损。其次是两端铰接孔的同轴度，双耳端的两个通孔同轴度公差需要控制在0.01mm以内，否则穿装铰接销的时候会出现卡滞，工作过程中也会让铰接销承受额外的弯曲载荷，缩短零件使用寿命；单耳端的通孔轴线需要和主体柱段的轴线保持垂直，垂直度公差不超过0.02mm，避免驱动端的力传递方向出现偏斜，导致整个连杆机构出现运动卡滞。另外，凸缘的厚度需要根据轴向承载的挤压力做核算，保证凸缘在承受轴向定位载荷的时候不会出现剪切断裂，凸缘的外圆直径要比主体柱段大出足够的尺寸，一般单边突出量不小于3mm，保证定位端面有足够的接触面积，降低接触面的压应力，避免长期工作后出现端面压溃变形。

　　零件表面的不同区域做了差异化的设计处理：和铰接孔配合的柱面、两端铰接孔的内表面是主要的摩擦工作面，建模时需要标注明确的表面粗糙度要求，一般要达到Ra1.6以上，减少相对转动时的摩擦阻力，降低磨损速率；非配合的外表面可以适当降低粗糙度要求，减少不必要的加工成本。两端铰接孔的边缘都做了小尺寸的倒角处理，一方面是去除加工毛刺，另一方面也能在穿装连接销的时候起到导向作用，降低现场安装的对位难度。主体柱段靠近双耳端的位置设计了环形的卡槽结构，可以配套安装卡簧或是防尘密封圈，安装密封圈后能阻挡外界的灰尘、泥水进入铰接配合面，避免杂质磨粒加速配合面的磨损，延长零件的维护周期，这个设计在户外作业的工程机械、农用机械的传动结构中尤为实用，能大幅降低铰接结构的故障概率。

　　在实际选型应用的时候，需要根据传递的最大载荷核算销轴的最小直径，同时要核对两端耳片的开口尺寸和配套连接构件的端部厚度是否匹配，还要确认整个零件的总长度是否在安装空间的允许范围内，避免安装后和周边的固定构件出现运动干涉。这类铰接传动件的失效形式大多是配合面磨损导致间隙过大、或是长期承受交变载荷出现疲劳断裂，建模时在结构转角处都做了圆角过渡处理，减少应力集中点，提升零件的疲劳寿命，避免在转角位置出现应力集中导致的断裂故障。
