紧凑型薄型气缸三维结构设计

　　这款紧凑型气动执行元件，是针对自动化产线安装空间受限场景开发的结构方案，在3C电子装配、轻工包装、小型工装夹具、检测治具等对安装轴向尺寸有严格限制的工位中应用广泛，相比标准行程气缸，其轴向长度压缩近40%，能够在狭窄的设备内部空间完成直线往复驱动动作，不需要额外预留过长的安装余量。从结构设计逻辑来看，这款气缸采用了缸筒与端盖一体化的挤压铝型材本体，型材外壁直接加工出平行的散热鳍条结构，既提升了缸体的结构刚性，避免活塞往复运动过程中缸体出现形变，同时增大了缸体与空气的接触面积，能够在高频往复动作时快速带走压缩空气做功产生的热量，降低密封件的老化速度。缸体四个角位设计了贯通的安装孔，支持通孔螺栓直接从正面或背面贯穿安装，

　　不需要额外加装安装附件，安装孔的位置公差严格控制在±0.02mm范围内，能够直接适配行业内通用的安装孔位标准，替换同规格产品时不需要重新加工安装板。活塞杆端采用了外螺纹连接结构，配套锁紧螺母，方便用户根据实际安装需求调整连接端的伸出长度，适配不同厚度的接头、推块等执行端配件，活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，降低与前端盖密封圈的摩擦阻力，同时提升耐磨性能，避免长期往复动作后活塞杆出现拉伤导致漏气。前端盖与缸体采用卡簧铆接固定，没有额外的外露螺栓，整体外形更加规整，不会在狭窄空间内与周边管线、结构件发生干涉，前端盖内部集成了防尘圈、活塞杆密封圈、导向环三个功能部件，导向环采用改性聚四氟乙烯材质，

　　能够为活塞杆提供稳定的径向支撑，避免活塞杆承受侧向力时出现偏磨，防尘圈能够阻挡外部环境中的粉尘、切削液、碎屑进入缸体内部，保护密封件与缸筒内壁。从安装边界尺寸来看，这款气缸的本体外形为正方形结构，周向没有突出的阀件、管路接口，所有气口都布置在缸体的侧面，气口采用内螺纹标准接口，能够直接适配通用的气动快插接头，气口位置避开了四个安装孔的加工区域，接气管后不会与安装螺栓发生干涉。活塞部分采用了双向密封结构，活塞上的密封圈采用双唇口设计，能够在活塞往复运动的两个行程方向都实现可靠密封，同时活塞与缸筒内壁之间预留了均匀的间隙，配合导向环的支撑，避免活塞直接与缸筒内壁接触摩擦，降低动作过程中的阻力，提升气缸的响应速度。在实际选型应用中，

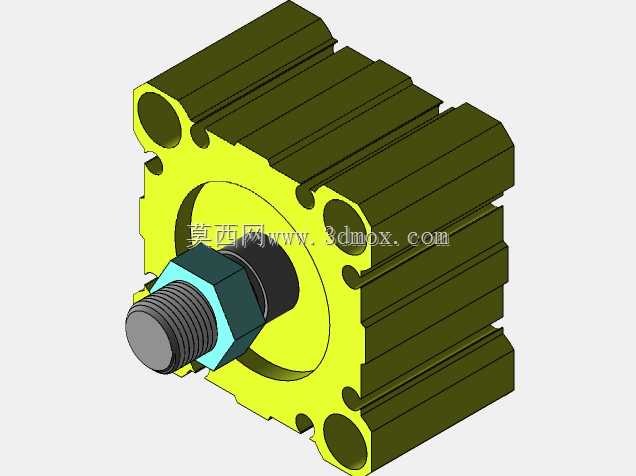

　　这类紧凑型气缸通常用于短行程、高频次的直线驱动场景，比如工装夹具的夹紧动作、检测工位的挡料定位、小型物料的推送上料，由于其轴向尺寸紧凑，能够直接集成在小型滑台、旋转工作台的执行端，不会因为执行元件过长导致设备整体尺寸增大。设计过程中需要重点关注缸体安装孔的位置度、活塞杆与缸体安装面的垂直度，这两个参数直接影响气缸安装后的动作顺畅度，如果垂直度偏差过大，会导致活塞杆承受额外的侧向力，加速密封件磨损，缩短使用寿命。另外缸体的型材壁厚经过了强度校核，在1MPa的工作压力下不会出现鼓胀变形，能够满足常规气动系统0.4-0.7MPa的工作压力需求，缸体表面做了硬质阳极氧化处理，具备一定的耐腐蚀能力，能够在普通工业环境下长期使用，不需要额外做表面防护。这款模型完整还原了气缸的所有外部结构细节，包括锁紧螺母的六角特征、活塞杆的螺纹细节、缸体鳍条的倒角、安装孔的沉头特征，能够直接用于设备整体装配的干涉检查、安装板的结构设计，也可以作为气动回路虚拟调试的元件模型使用，帮助设计人员在方案阶段就确认元件的安装空间是否充足，避免后期加工装配时出现空间干涉问题。
