菱形法兰式带座轴承安装结构设计

　　在轻工输送线、小型自动化检测设备、食品包装机械这类对安装空间有严格限制的场景里，这类菱形法兰式带座轴承的应用占比一直不低。不同于立式带座轴承需要预留背部安装空间，也不同于圆形法兰座需要在安装面板上加工整圈定位止口，这种两孔菱形的安装结构，只需要在安装面板上开出对应轴承外圈的过孔，再加工两个对应安装耳的螺栓孔即可完成固定，对于厚度较薄的设备壁板、铝型材框架的侧面安装场景适配性极强。

　　从实际使用的功能来看，这类部件核心作用是为旋转轴提供径向支撑，同时承担一定的轴向限位作用，内置的轴套与轴承主体配合，能够在低速轻载的传动场景下，抵消轴系运行过程中产生的小幅径向跳动，避免轴端直接与安装面板接触产生磨损。很多小型传送带的从动辊轴端、检测设备的转盘支撑轴、包装机的导辊固定端，都会选用这类结构的支撑件，一方面是安装拆卸便捷，后期维护时只需要松开两个安装螺栓即可整体拆下轴承座，不需要拆解周边的管线或其他传动部件；另一方面是菱形结构的两个安装耳呈对称分布，在承受径向载荷时，两个螺栓的受力分布更均匀，不会出现单侧螺栓应力集中的问题，相比单耳固定的支撑结构，抗振动松动的表现更好。

　　设计这类结构的时候，首先要确定核心的轴孔尺寸，也就是内置轴承的内径，这个尺寸直接决定了能够适配的轴径范围，轴孔与轴承外圈的配合一般选用过渡配合，既保证轴承不会在运行过程中与座体发生相对转动，又能在轴承磨损后顺利压出更换。座体的主体厚度需要根据额定载荷计算，过薄的座体在承受径向冲击时容易出现安装耳根部断裂的问题，过厚则会占用不必要的轴向空间，增加整体重量。两个安装耳的开孔中心距是关键的安装边界尺寸，这个尺寸需要与安装面板上的螺栓孔中心距严格匹配，开孔直径要比选用的安装螺栓直径大0.5-1mm，预留一定的安装调整余量，方便安装时微调轴系的同轴度，避免强行装配导致轴系憋劲、运行阻力增大。

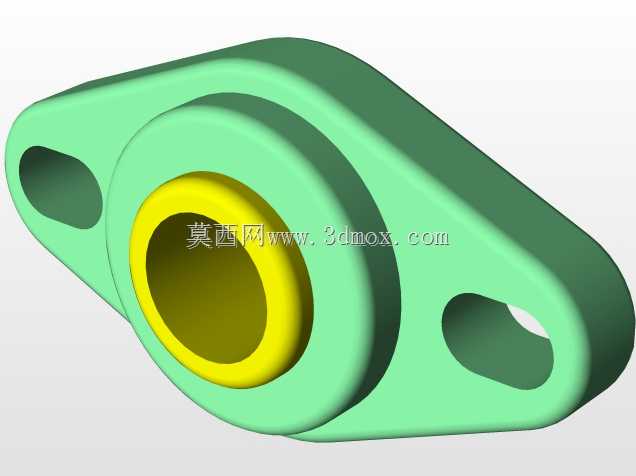

　　从外形结构来看，座体的法兰面与安装面板贴合的一侧需要做平面度处理，保证安装后整个座体不会出现倾斜，否则会导致轴系与轴承内圈的偏磨，大幅缩短轴承的使用寿命。轴承外圈突出法兰面的台阶部分，一方面可以在安装时起到定位作用，插入安装面板的过孔后即可快速确定座体的安装位置，不需要额外做定位标记；另一方面可以阻挡安装面板上的碎屑、粉尘进入轴承内部，配合轴套处的间隙，能在一定程度上减少外界杂质对轴承滚动体的磨损。轴套部分突出于座体前端，主要作用是增加轴承与轴的接触支撑长度，对于悬臂安装的轴类零件来说，更长的支撑跨度能够有效降低轴端的挠度，减少轴端运行时的晃动量。

　　在实际选型适配的时候，除了关注轴孔直径和安装孔中心距之外，还要注意座体的总轴向长度，也就是从法兰安装面到轴套前端的距离，这个尺寸决定了轴端伸出安装面板后的可用长度，如果这个尺寸设计过大，会导致轴的悬臂长度增加，运行时的振动变大；如果尺寸过小，则可能导致轴承无法完全套入轴的支撑段，支撑强度不足。另外两个安装耳的外形做了圆弧过渡处理，没有尖锐的棱角，一方面是避免安装过程中划伤操作人员，另一方面是减少应力集中，在承受冲击载荷时，圆弧过渡的结构比直角结构的抗断裂能力高30%以上，这也是这类轻量化支撑座常用的结构优化方式。

　　很多刚接触结构设计的工程师容易忽略这类小支撑件的细节设计，比如安装孔的位置如果过于靠近座体中心，会导致螺栓安装时扳手空间不足，无法顺利拧紧；如果过于靠近安装耳的外侧边缘，则会降低安装耳的结构强度，螺栓拧紧时容易出现耳板开裂的问题。这款结构的安装孔位置刚好设置在菱形耳板的中心位置，既预留了足够的扳手操作空间，又保证了耳板各个方向的壁厚均匀，不会出现局部强度薄弱的区域。座体表面的圆角处理也兼顾了注塑或压铸成型的工艺需求，均匀的壁厚能够减少成型过程中的缩孔、变形问题，降低量产时的不良率。
