内螺纹连接手柄式手动球阀三维结构

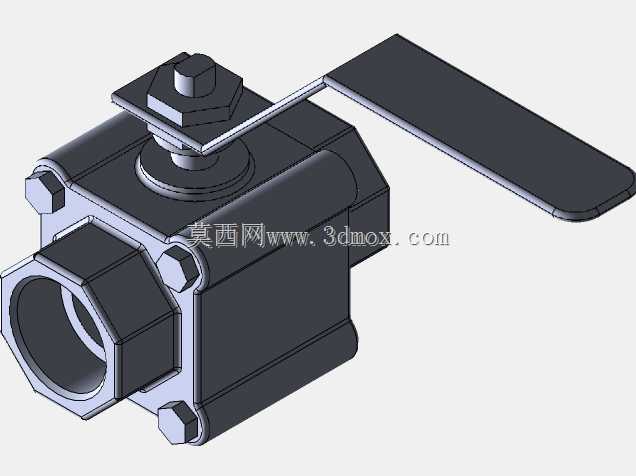

　　这款手动球阀的结构设计完全围绕中小口径管路的截断控制需求展开，两端采用内螺纹连接形式，适配常规水、油、弱腐蚀性气体等介质的低压输送管路，常见于小型液压站冷却回路、车间压缩空气支管路、民用给排水支路、小型化工试验装置的介质通断控制场景，不需要配套气动、电动执行机构，完全依靠人工扳动手柄完成启闭动作，适合不需要频繁调节、仅做通断切换的管路点位使用。从结构细节来看，阀体采用一体式锻造结构的设计思路，相比两片式、三片式球阀减少了一道外泄漏点，整体刚性更强，在常规1.6MPa到2.5MPa的工作压力下不会出现壳体变形问题；内部的球体采用通孔等径设计，介质流通时的流阻几乎和同通径直管一致，不会出现明显的压力损失，

　　这一点在输送粘度较高的介质时优势格外明显，不会出现介质滞留、堵塞阀腔的问题。阀杆采用下装式防飞出结构，即使在阀腔带压的情况下拆卸上部填料压盖，阀杆也不会被内部压力顶出造成介质喷溅，这一设计完全符合工业管路的安全规范要求；上部的手柄采用扁钢冲压成型，长度经过力矩匹配计算，操作人员不需要借助加力杆，仅靠手部力量就能完成额定压力下的启闭操作，手柄和阀杆的连接采用扁方定位，装配时手柄的方向和球体通孔方向完全对应，操作人员在现场不需要观察阀腔，仅通过手柄的朝向就能快速判断阀门的启闭状态，手柄平行于管路时为全开，垂直于管路时为全关，现场识别效率极高。密封结构上，球体和阀座的密封采用软质密封材料，在常规工况下可以达到零泄漏的截断效果，

　　阀杆部位的密封采用多层填料叠加的形式，长期使用出现磨损后可以通过拧紧上部的压盖螺母补偿密封压力，不需要整体拆解阀门就能完成密封维护，大幅降低了现场运维的工作量。安装边界方面，这款球阀的两端内螺纹为标准管螺纹规格，安装时不需要额外焊接法兰，直接和同规格的外螺纹管路接头旋合即可，整体结构的轴向尺寸紧凑，相比同通径的闸阀、截止阀占用的管路安装空间更小，在管路排布密集、安装空间局促的场景下适配性更强；阀体外部的六角结构专门为管钳装夹设计，安装时可以直接用管钳夹持六角部位施加扭矩，不会夹坏阀体外壳，也不会因为夹持位置不当导致阀杆变形。在建模逻辑上，所有配合部位都预留了合理的装配间隙，球体和阀座的配合公差、

　　阀杆和填料函的配合公差都按照实际加工精度设置，完全可以直接用于生产前的结构验证、装配干涉检查，也可以导入管路整体装配模型中做管路排布的碰撞校验，避免现场安装时出现和周边设备、管线的位置冲突。需要注意的是，这款球阀的结构仅适用于常温工况，软质密封材料的耐温上限不超过150摄氏度，不能用于高温蒸汽、高温导热油等高温介质管路，也不适合用于节流工况，长期半开状态下高速流动的介质会冲蚀球体密封面，导致密封失效，使用时仅做全开或者全关的截断操作即可。
