薄板用塑料固定卡扣结构设计

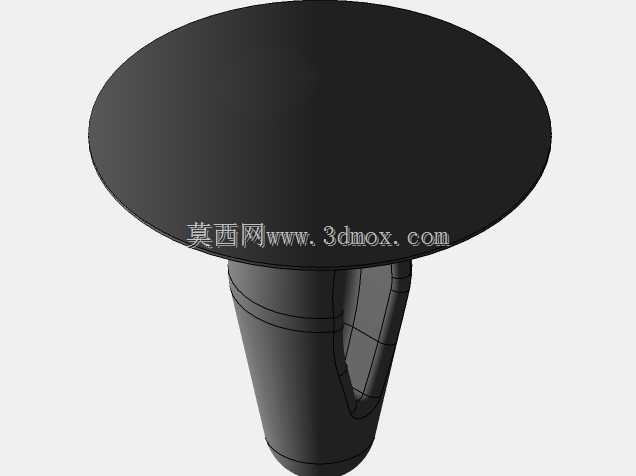

　　在钣金机柜、电子设备外壳、汽车内饰板这类需要频繁拆装的薄板装配场景里，传统螺丝固定需要预先攻牙或者压铆螺母柱，不仅装配工序多，后期维护拆装也容易出现滑牙、孔位磨损的问题，这类塑料卡扣就是针对薄板快装需求开发的紧固件方案。从结构上看，这款卡扣采用圆盘式头部加带弹性倒刺的锥状插脚设计，头部圆盘的直径大于安装开孔直径，装配后可以完全覆盖安装孔边缘，既能够限制卡扣的插入深度，也能在板材外侧形成平整的贴合面，避免卡扣整体陷入板材内侧，同时圆盘底面做了细微的环形防滑纹路，和板材表面接触时可以增大静摩擦力，减少装配后卡扣出现转动偏移的情况。插脚部分采用对称的弹性悬臂结构，悬臂外侧设置有阶梯式倒钩，插入安装孔时，悬臂受孔壁挤压向内收缩，

　　待倒钩完全穿过板材厚度方向后，悬臂依靠塑料自身的弹性回弹张开，倒钩的台阶面就会卡紧在板材的背面，和头部圆盘形成双向夹持，不需要额外的锁紧件就可以实现可靠固定。设计这类卡扣的时候，首先要匹配常用的薄板安装场景，适配的板材厚度范围覆盖0.8mm到2.5mm的常规冷轧钢板、ABS塑料板、亚克力板，安装开孔只需要按照插脚最大外径加工对应尺寸的圆孔即可，不需要额外加工沉孔或者螺纹，开孔公差允许范围在±0.1mm，对钣金加工或者板材裁切的精度要求不高，能够适配大部分常规加工工艺的精度水平。插脚的悬臂厚度经过反复校核，既保证插入时的弹性变形量足够，不会因为硬度过高导致插入力过大，也避免悬臂过薄导致锁紧后保持力不足，在常规振动工况下出现松脱。

　　实际使用时，这类卡扣可以用来固定设备内部的走线槽、隔音棉、标识牌、内饰衬板等轻量化零部件，装配时只需要对准开孔手动按压即可完成安装，不需要借助螺丝刀、扳手等工具，单人操作几秒就可以完成一个点位的固定，相比传统螺丝固定的装配效率能够提升数倍，在批量装配的生产线场景下可以大幅降低人工装配的时间成本。拆卸时也只需要用扁口工具从板材背面挤压两侧的弹性悬臂，让倒钩脱离板材背面就可以将卡扣推出，不会对板材开孔造成不可逆的损伤，卡扣本身如果没有出现结构断裂，也可以重复多次使用，适合需要经常拆装维护的设备内部结构。在建模过程中，对卡扣的所有过渡位置都做了圆角处理，尤其是悬臂和头部连接的根部位置，加大了圆角半径来降低应力集中系数，

　　避免塑料件在反复插拔变形的过程中出现根部断裂的问题，头部圆盘的边缘也做了小倒角处理，既可以避免锐边划伤操作人员，也能在按压装配时让手指受力更舒适。插脚的最前端做了导向锥面，对准安装孔时可以自动导正位置，即使孔位存在小幅的对位偏差，也能顺着锥面滑入开孔，降低装配时的对位难度。考虑到不同使用场景的环境需求，这类卡扣一般采用改性尼龙或者POM材质注塑成型，本身具备不错的韧性和抗老化性能，在-20℃到80℃的常规工作环境下都能保持稳定的弹性和结构强度，不会因为温度变化出现脆断或者变软松脱的问题，同时塑料材质本身具备一定的绝缘性能，用在电子设备内部时也不会造成电路短路的风险。和金属卡扣相比，塑料卡扣的重量更轻，不会出现锈蚀问题，成本也更低，适合大批量的通用装配场景使用。在做结构选型的时候，需要先确认被固定板材的厚度范围，以及需要的锁紧保持力，这款卡扣的单颗静态拉拔力可以达到50N以上，完全能够满足常规轻量化零部件的固定需求，如果是固定重量更大的部件，可以通过增加卡扣布置点位的方式来提升整体固定强度，点位布置时尽量保持对称均匀，让每个卡扣的受力保持均衡，避免单个卡扣受力过大出现断裂或者松脱。安装孔的加工需要注意孔壁的光滑度，避免出现过大的毛刺，否则会刮伤卡扣的悬臂表面，长期使用下可能导致悬臂出现裂纹，影响卡扣的使用寿命。
